汽车工程之----一前门护板主断面设计【启飞专业知识系统分享-前门护板设计06】

2018-02-26165作者：启飞汽车设计

1.1 主断面设计

主断面是结构设计的指导性文件，是工程可行性分析和设计构想的一种体现。主要反映该部位各零部件的布置情况、装配关系、分块定义，分缝处间隙、断差及圆角定义。

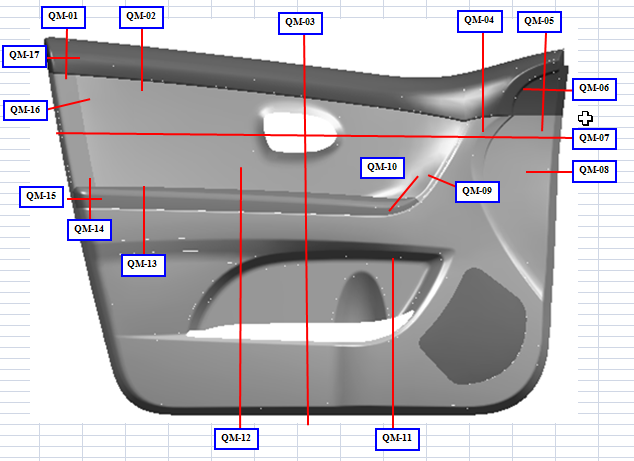

门护板主断面分布图

汽车工程之----一前门护板主断面设计【启飞专业知识系统分享-前门护板设计06】

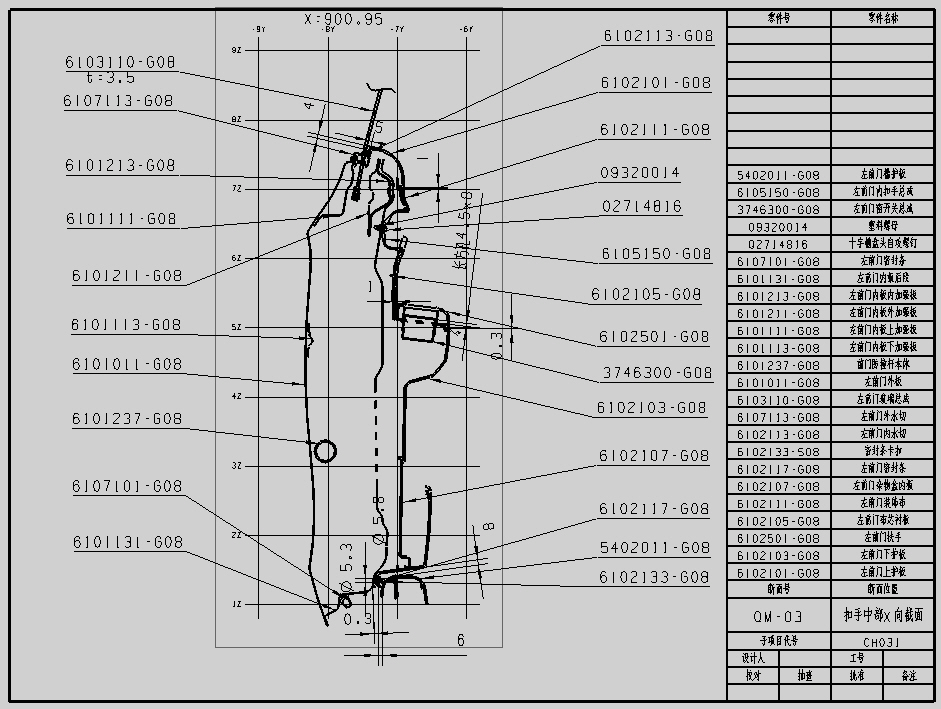

门护板主断面示意图

汽车工程之----一前门护板主断面设计【启飞专业知识系统分享-前门护板设计06】

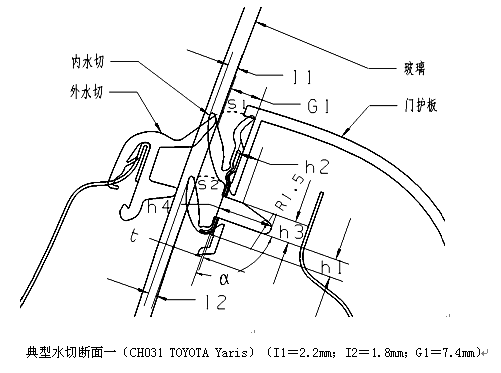

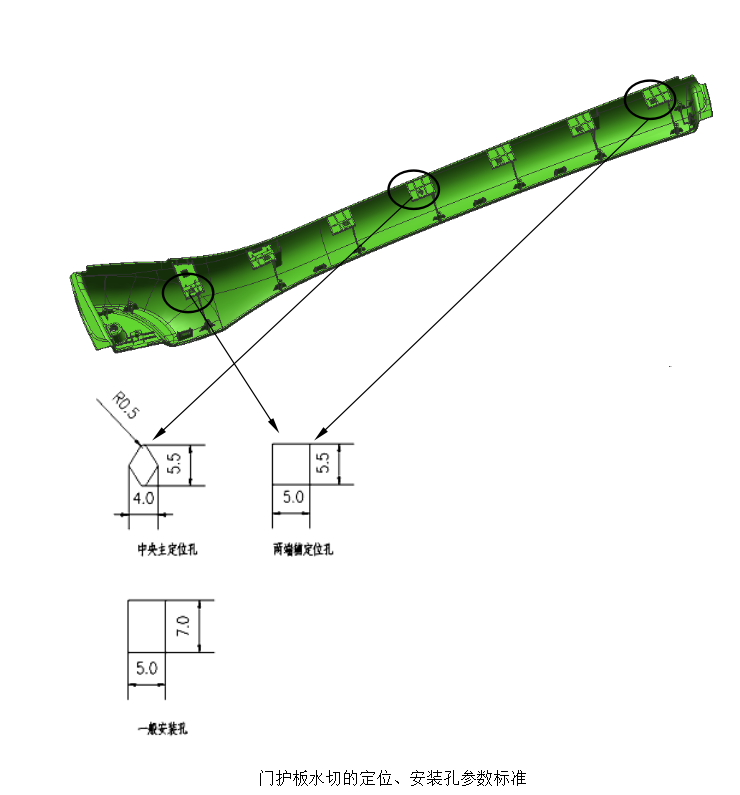

门护板水切断面（关键断面）

汽车工程之----一前门护板主断面设计【启飞专业知识系统分享-前门护板设计06】

汽车工程之----一前门护板主断面设计【启飞专业知识系统分享-前门护板设计06】
