汽车外饰之----密封系统设计输入【启飞专业知识系统分享-整车外饰开发18】

2017-12-14178作者：启飞汽车设计

1.2密封系统的设计输入

1）设计概念

设计概念描述是密封系统的设计目标，并定义密封系统的设计风格，比如大致的截面形状、门框部分与侧围之间的缝隙部位的密封条外观形式与范围、B柱缝隙处的密封形式与外观、密封条与ABC柱护板的配合形式、密封条与门槛压板的配合形式、密封条特殊部位的处理、材料的定义等内容。

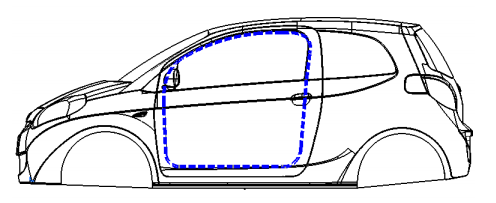

2） B&R线

B&R-LINE即门洞密封条的安装面。B&R-LINE是内外饰件的分界线，关系到侧围钣金、护板、仪表板、门护板、密封系统的布置，因此对于密封系统工程师，确定B&R-LINE是第一要考虑的工作，且在布置完成后，尽量不要有大的改动。

B&R-LINE的布置主要考虑乘员上下车的舒适性，还要兼顾A柱与B柱截面的截面形状，以满足碰撞要求。

B&R-LINE确定后，一般不宜再进行更改。

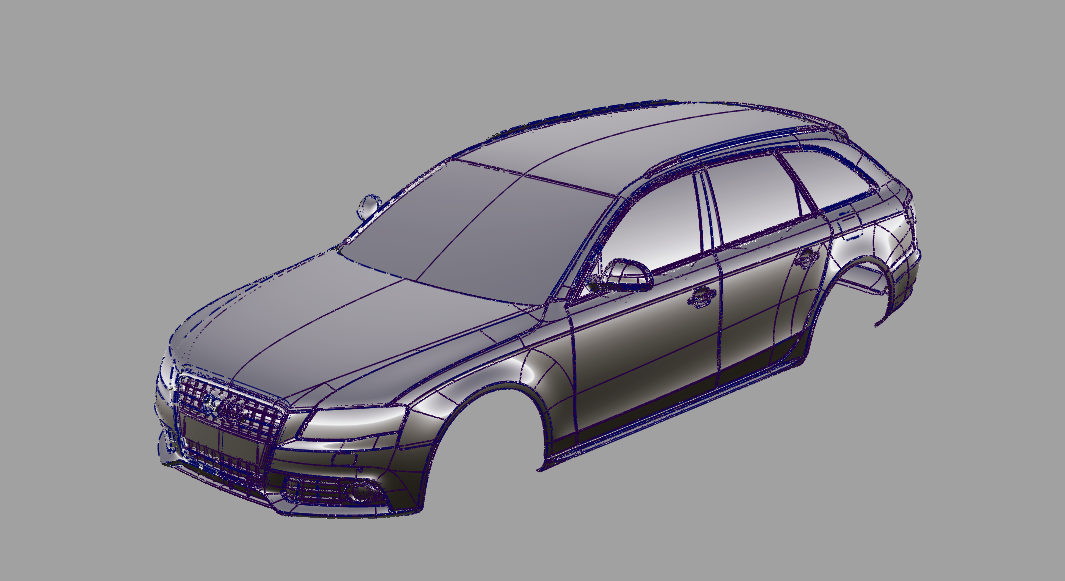

3） A-CLASS

A-CLASS是设计的基本平台。

对于密封系统，要结合B&R-LINE、设计概念及升降系统等边界数据，对A-CLASS进行可行性分析，并提出合理的更改以要求。在A-CLASS确定后，一般不宜再进行更改。
