焊接之----常用焊接符号表示法（2）【启飞专业知识系统分享-焊接07】

2017-10-03277作者：启飞汽车设计

4.3 补充符号

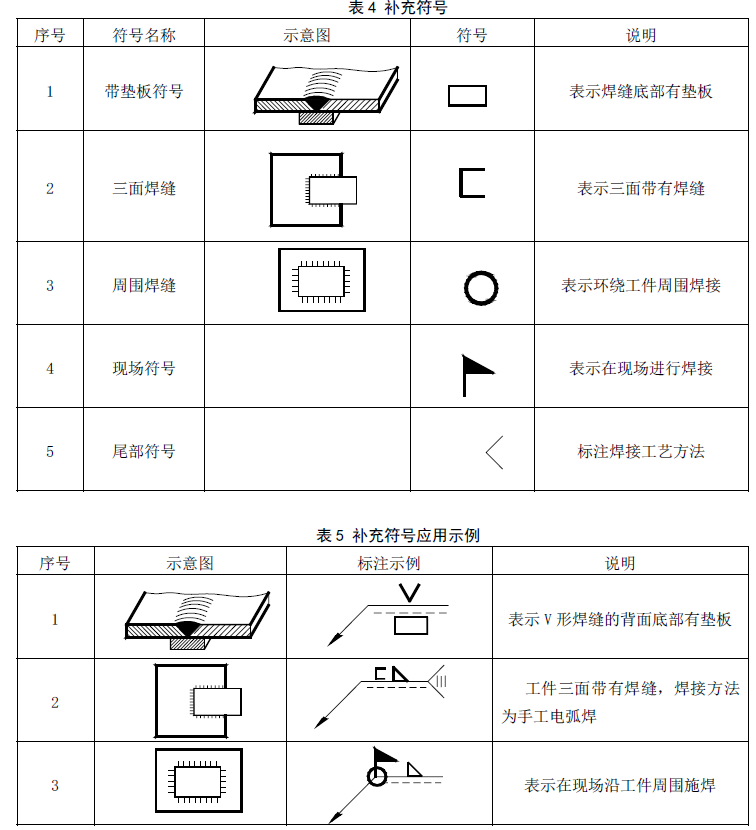

补充符号是补充说明焊缝的某些特征而采用的符号，补充符号见表4。

焊接工艺方法符号见GB/T 5185。

5 符号在图样上的位置

5.1 基本要求

完整的焊缝表示方法包括：基本符号、辅助符号、补充符号、指引线、尺寸符号和数据。

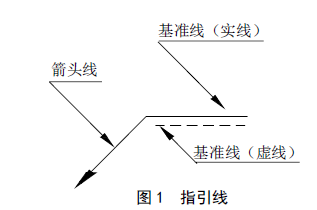

指引线包括：箭头指引线（箭头线）、基准线（一条实线基准线，一条虚线基准线），见图1。

5.2 箭头线和接头的关系

表述箭头线和接头的关系的两个术语是：

a. 接头的箭头侧；

b. 接头的非箭头侧。

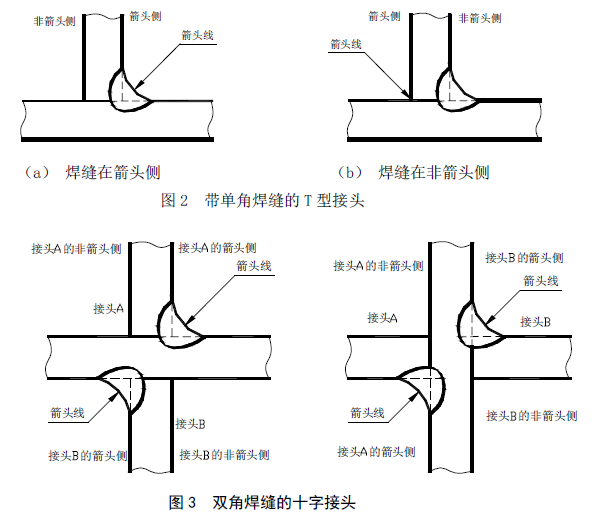

对两个术语的说明见图2、图3。

5.3 箭头的位置

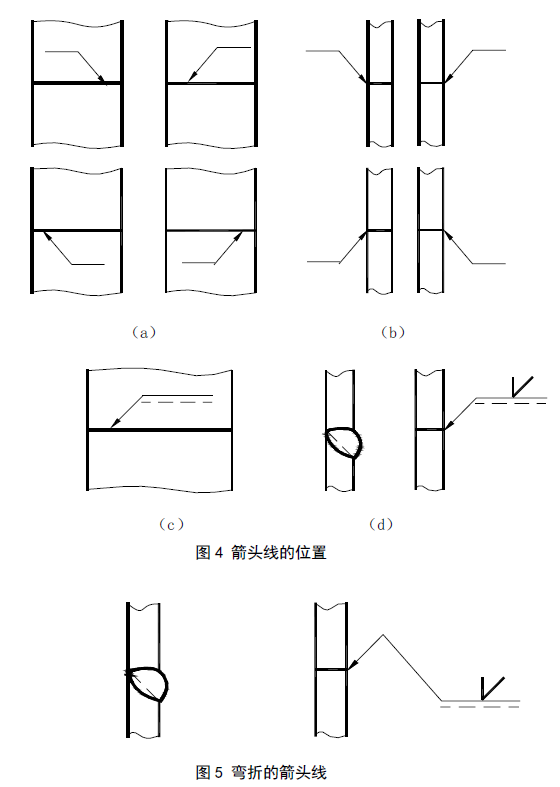

箭头线相对焊缝的位置一般没有特殊要求，见图4（a）、（b）。但在标注单边V 形、带钝边单边V形、J 形焊缝时，箭头应指向带有坡口一侧的工件，见图4（c）、（d）。必要时，允许箭头线折弯一次，见图5。

5.4 基准线的位置

基准线的虚线可以画在基准线实线的上方或下方。

基准线应和图样的底边相平行。

5.5 基准符号相对基准线的位置

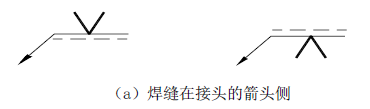

a. 如果焊缝在接头的箭头侧，则将基本符号标注在基准线的实线侧，见图6（a）；

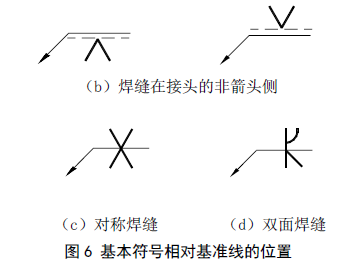

b. 如果焊缝在接头的非箭头侧，则将基本符号标注在基准线的虚线侧，见图6（b）；

c. 标注对称焊缝及双面焊缝时，可不加虚线，见图6（c）、（d）。
