焊接之----常用焊接符号表示法（1）【启飞专业知识系统分享-焊接07】

2017-10-03202作者：启飞汽车设计

1 范围

本标准适用于金属熔化焊及电阻焊。

2 规范性引用文件

GB/T 5185 金属焊接及钎焊方法在图样上的表示代号。

GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法。

3 基本要求

3.1 焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。、

焊缝的表示方法包括焊缝图示法和焊缝符号标注法。一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。

3.2 焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。

图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212 的规定； GB/T 12212 中常用的图示方法见附录C（规范性附录）。

3.3 当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。焊接方法在图样上标注时，按附录B（规范性附录）的规定。要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。

4 符号

4.1 基本符号

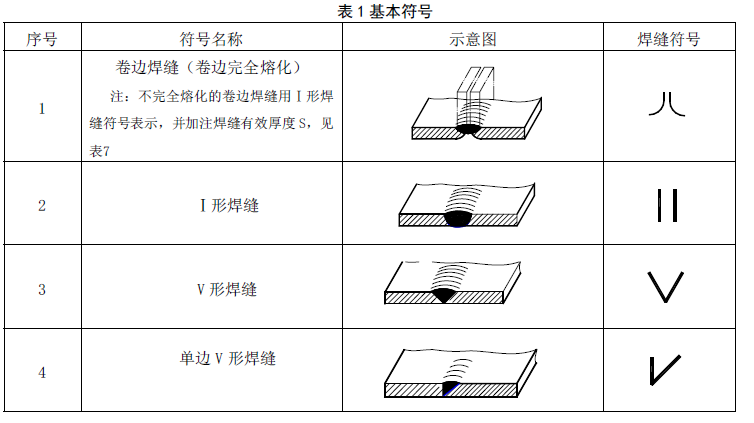

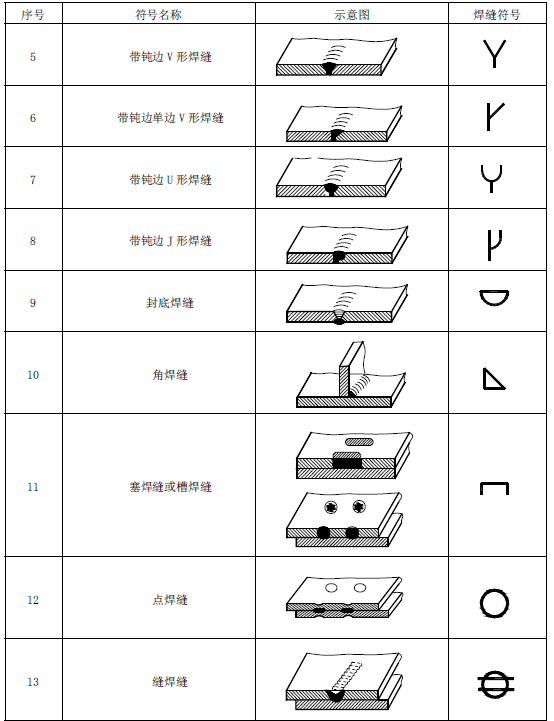

基本符号是表示焊缝横截面形状的符号，见表1。
