焊接之----常用焊接符号表示法（3）【启飞专业知识系统分享-焊接07】

2017-10-04229作者：启飞汽车设计

6 焊缝尺寸符号及其标注位置

6.1 一般要求

6.1.1 基准符号必要时可以带尺寸符号和数据，尺寸符号见表6。

6.1.2 焊缝尺寸符号及数据的标注原则如图7。

a. 焊缝横截面上的尺寸标在基本符号的左侧；

b. 焊缝长度方向尺寸标在基本符号的右侧；

c. 坡口角度、坡口面角度、根部间隙尺寸标在基本符号的上侧或下侧；

d. 相同焊缝数量符号标在尾部；

e. 当需要标注的尺寸数据较多又不易分辩时，可在数据前增加相应的尺寸符号。

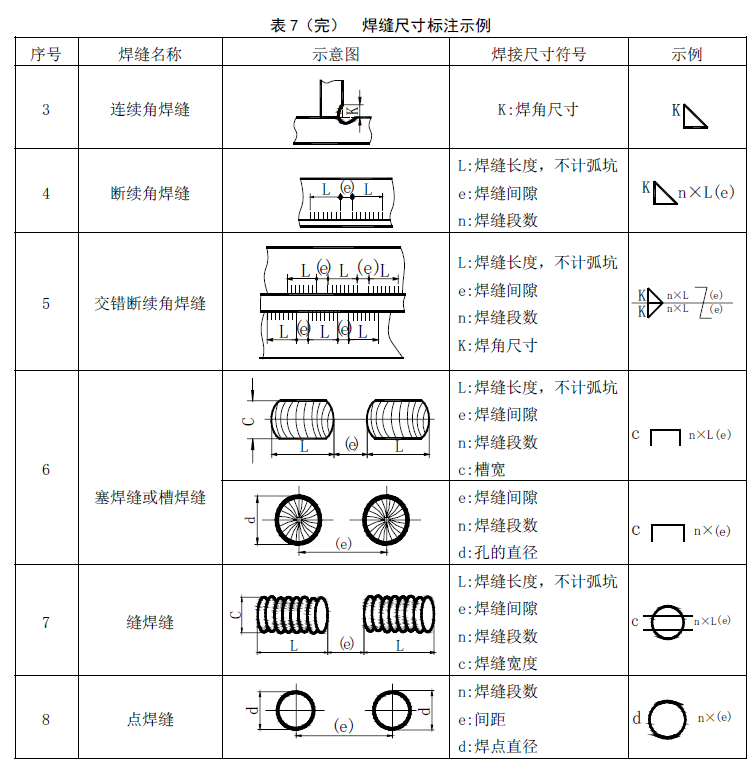

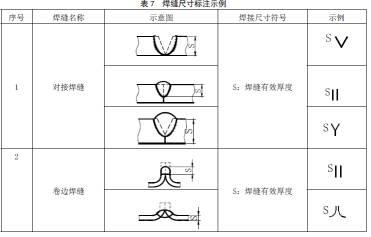

6.1.3 焊缝尺寸的标注示例，见表7。

6.2 关于尺寸符号的说明

6.2.1 确定焊缝位置的尺寸不在焊缝符号中绘出，应标注在图样上。

6.2.2 在基本符号的右侧无任何标注且又无任何其他说明时，表示焊缝在工件的整个长度上是连续的。

6.2.3 在基本符号的左侧无任何标注且又无任何其他说明时，表示对接焊缝要完全焊透。

6.2.4 塞焊缝、槽焊缝带有斜边时，应标注孔底部的尺寸。

7 符号应用举例（见附录A）

符号应用举例

A.1 基本符号应用

基本符号应用举例见表A.1。
