汽车设计实战-汽车CAE仿真知识连载01-前保险杠静强度分析

2020-05-2362作者：启飞汽车设计

一、分析目的

二、材料属性

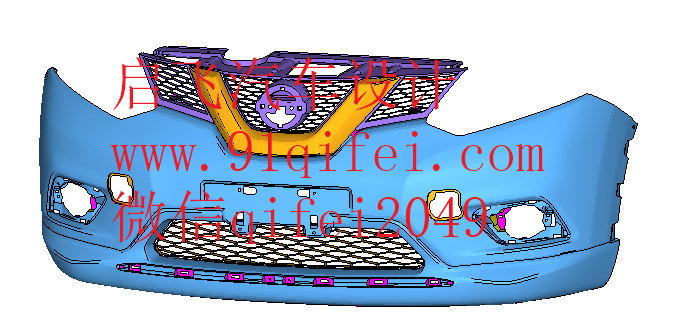

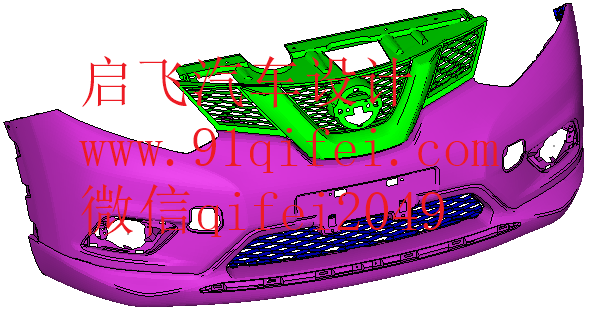

三、有限元模型

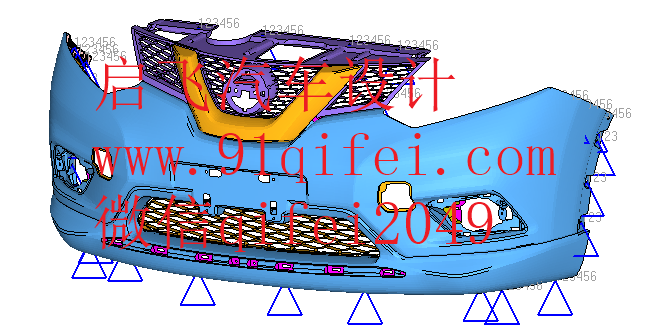

四、边界条件

五、计算结果

六、结论

一、分析目的

对参考车前保险杠进行X-5g、Y-5g、Z-10g三个工况下强度分析，以了解其抵抗外载的能力，为结构设计提供参考依据。

二、材料属性

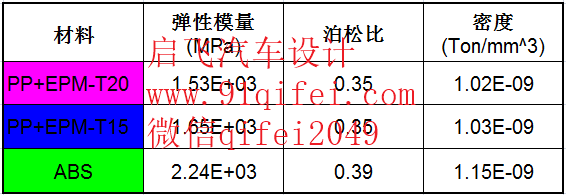

前保险杠所用材料及对应材料的力学特性如下所示：

三、有限元模型

四、边界条件

五、计算结果

工况一

工况二

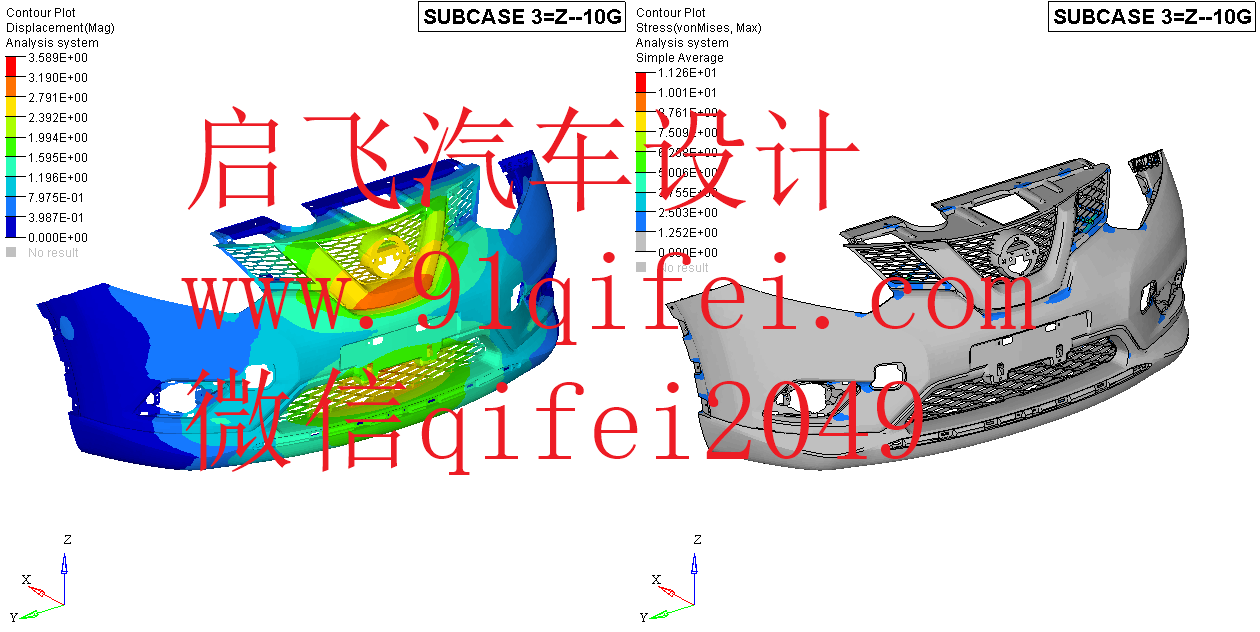

工况三

六、结论

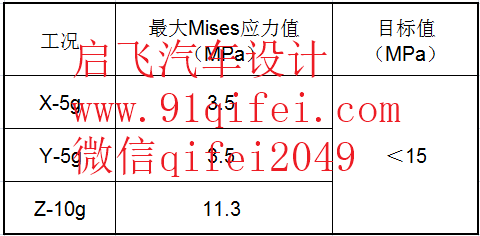

对参考车前保险杠进行X-5g、Y-5g、Z-10g三个工况下强度分析，结果如下表所示：

从分析结果可以看出，前保险杠最大Mises应力值小于参考值（15MPa），满足要求。

分析结果为结构设计提供参考依据。
