汽车机构之----内饰迷宫件模块【启飞专业知识系统分享-内饰迷宫件模块04】

2018-04-0362作者：启飞汽车设计

内饰迷宫件模块

五,迷宫件的功能试验标准

杯托/烟灰缸/储物盒类的试验标准遵循 GMW14576
与迷宫有关的试验最主要有两种:
1,高低温耐久.
2,滥用力.
储物盒总成的一般试验要求（GMW14576）



机械性能试验

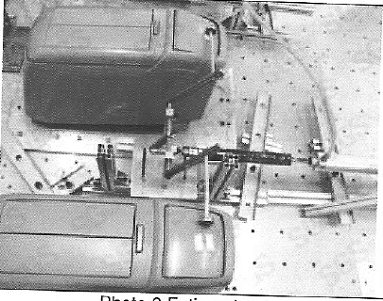

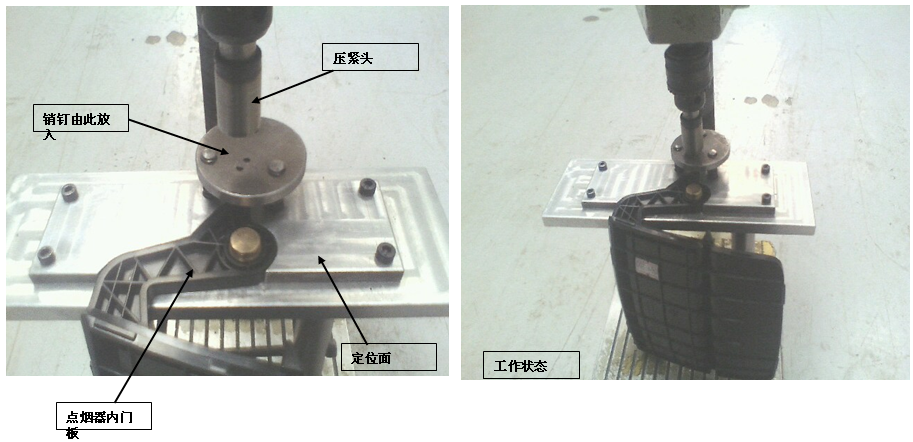

试验项目：点烟器盒耐久实验
试验目的：高低温试验后,力是否可以满足要求
试验标准：GMW14576  4.2  4.4  4.5  4.6.1
试验设备：环境箱，耐久测试机
试验方法： 30000次实验(高低温要求的)后,力满足要求
要求：打开力:打开力:5-10N  关闭力:5-10N  锁止力:5-10N

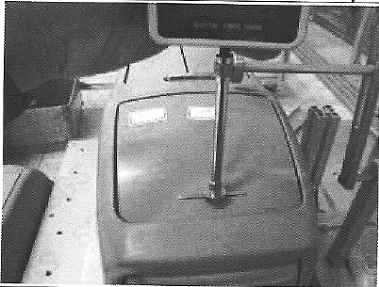

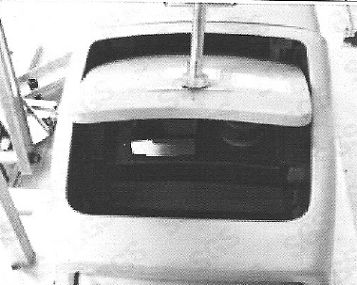

试验项目：烟灰缸总成关闭状态下的滥用力
试验目的：力是否满足要求
试验标准：GMW14576 4.15.1
试验设备：推拉力计
试验方法：按图示方向施加100N推力
要求：≥100N

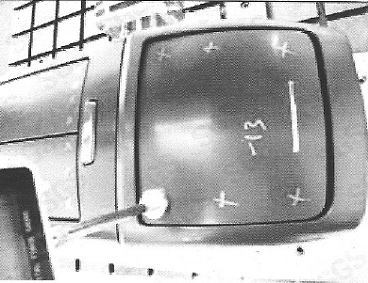

试验项目：PUSH-PUSH结构烟灰缸的破坏力
试验目的：力是否满足要求
试验标准： GMW14576 4.15.2
试验设备：推拉力计
试验方法：按图示点位施加100N压力
要求：≥100N

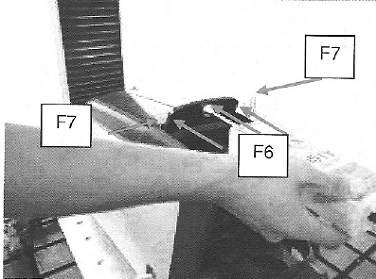

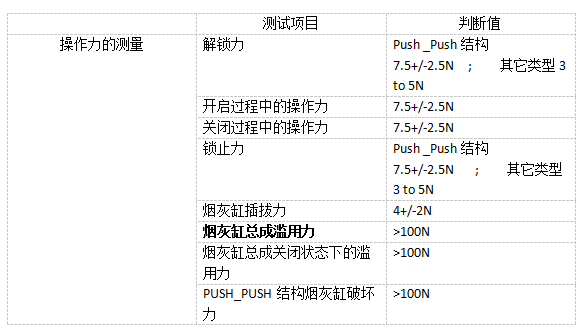

试验项目：解锁力
试验目的：力是否满足要求
试验标准：GMW14576   4.2.1
试验设备：推拉力计
试验方法：用推拉力计推图示位置
要求：7.5±2.5N

试验项目：开启过程中的操作力
试验目的：力是否满足要求
试验标准：GMW14576   4.2.1
试验设备：推拉力计
试验方法：用推拉力计推图示位置
要求：7.5±2.5N



试验项目：关闭过程中的操作力
试验目的：力是否满足要求
试验标准：GMW14576   4.4.1
试验设备：推拉力计
试验方法：用推拉力计推图示位置
要求：7.5±2.5N

试验项目：锁止力
试验目的：力是否满足要求
试验标准：GMW14576   4.5.1
试验设备：推拉力计
试验方法：用推拉力计推图示位置
要求：7.5±2.5N

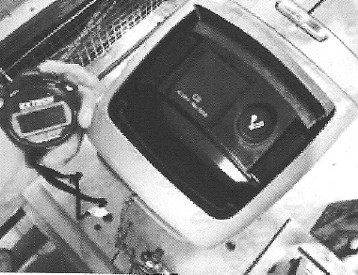

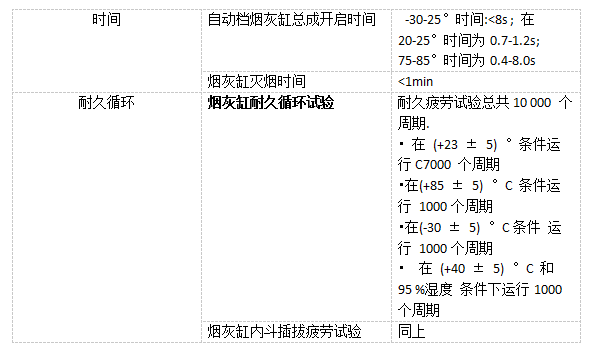

试验项目：自动档烟灰缸总成开启时间
试验目的：开启时间是否满足要求
试验标准： GMW14576 4.7
试验设备：秒表
试验方法：在－30度及80度测量开启时间
要求：-30-25°时间:<8s ; 在20-25°时间为0.7-1.2s;  75-85° 时间为0.4-8.0s
