内饰迷宫件模块

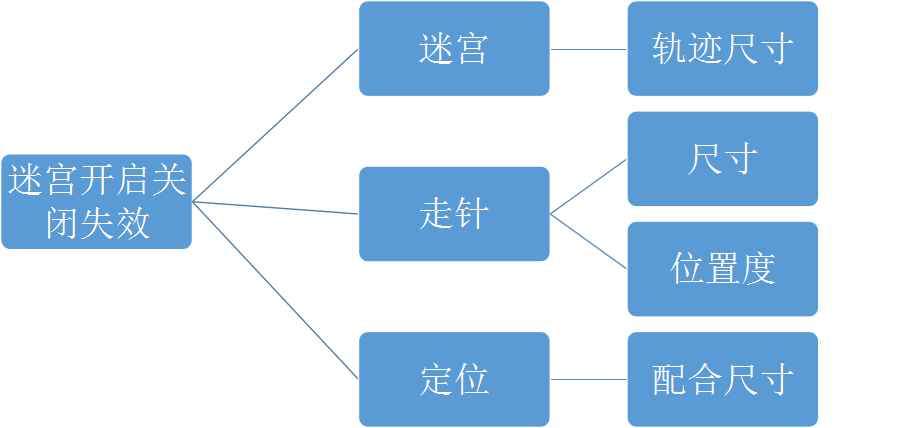

三,迷宫件开启失效分析思路

目视部分:通过目视观察迷宫运动轨迹是否受影响.通过各个小功能件的特性来逐一排查.
开启过快过慢与迷宫没有多大影响,主要影响因素是阻尼与弹簧与门盖本身重量(重心).
测量部分:目视无法发现影响运动时需测量小功能件的重要尺寸.


投影测量

四,案例分析

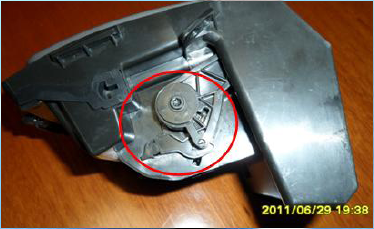

1.258 console 盒盖无法开启：

2.根本原因:

供应商为解决开启阻滞问题，将迷宫件上的筋打磨掉，结果迷宫件松动，在重力作用下偏离应有位置，造成储物盒饰盖无法开关。

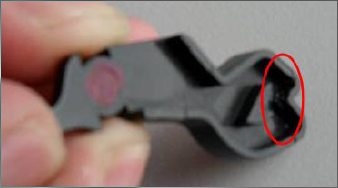

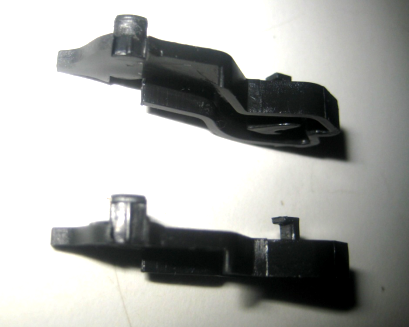

NOK件转轴筋打磨掉一半


关盖，未锁死状态
OK件是一条完整的筋


迷宫件转轴筋被打磨掉，导致配合松动。
这端在重力作用下下沉，会产生以下两种失效模式：

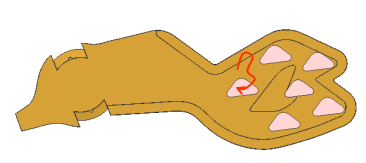

正确路径

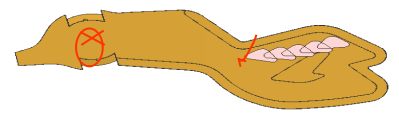

失效形式：导杆由原路线返回，导致关闭失效
Lesson Learn
次运动件为旋转副的迷宫设计必须对固定端尺寸进行重点监控.
识别产品关键点.供应商只知生产,不熟悉原理.

3.258 console 盒盖无法开启,阻滞：

直接原因:金属销钉运动位置偏差造成迷宫结构损伤从而影响销钉运动轨迹,销钉运动时与迷宫解锁顶点位置干涉.造成盒盖开启阻滞(无法开启).

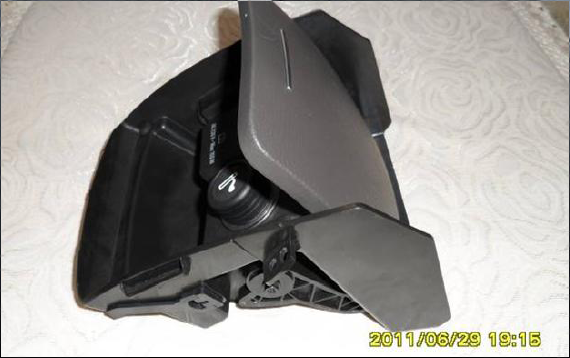

点烟器盒盖


迷宫内壁刮碰损伤

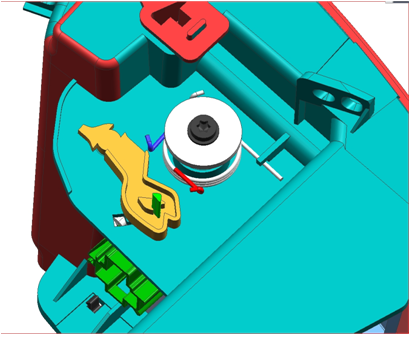

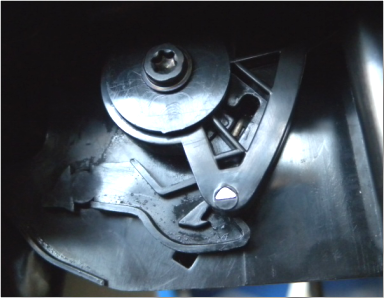

销钉运动机构

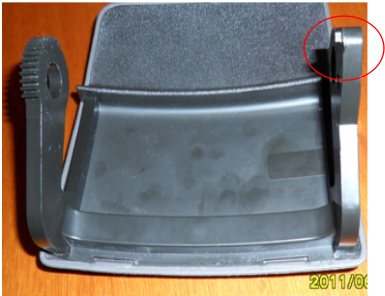

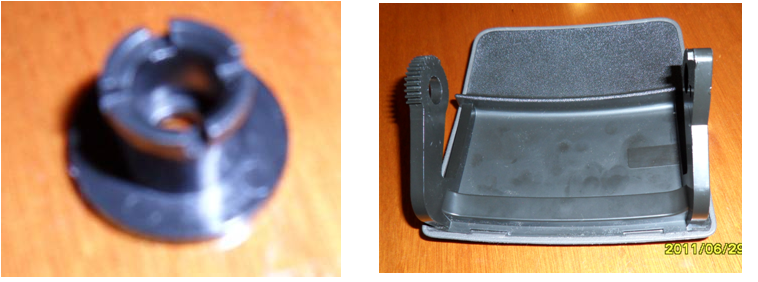

根本原因1:内盖与轴套配合松动会影响金属销钉的位置.

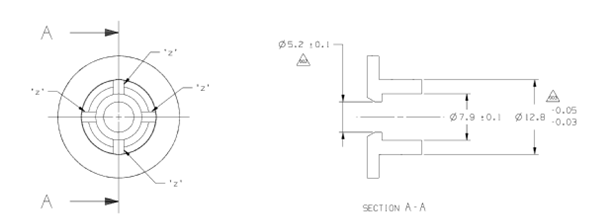

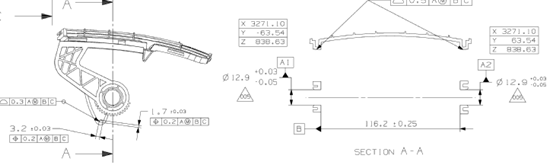

12.9+0.03/-0.05

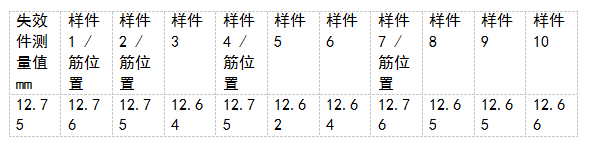

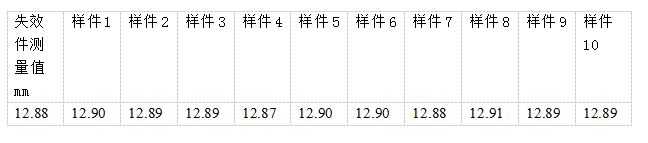

轴套的尺寸普遍超下差,配合后有松动,影响走针运动的轨迹.


12.8+0.05/-0.03



措施:修改模具到公差范围内并增加4根限位筋.

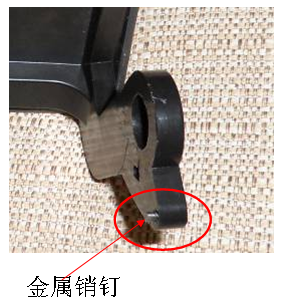

根本原因2:金属销钉位置偏差.金属销钉位置偏差会刮到迷宫件内壁，刮擦严重且时间久后，就会出现迷宫导向面损伤，进而金属销不能正常在迷宫里面运动，门的开启功能失效 。

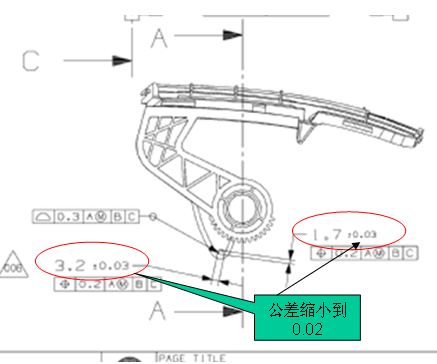

销钉位置度要求

目前有工装装配销钉,但没有检具测量销钉相对位置,工装磨损造成偏差无法识别出来.造成缺陷产生.

销钉装配定位工装

措施:工装定位日常维护,定义更换频次.制作销钉位置度检具.对位置进行监控.
