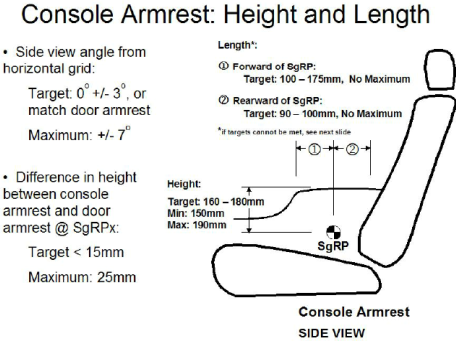

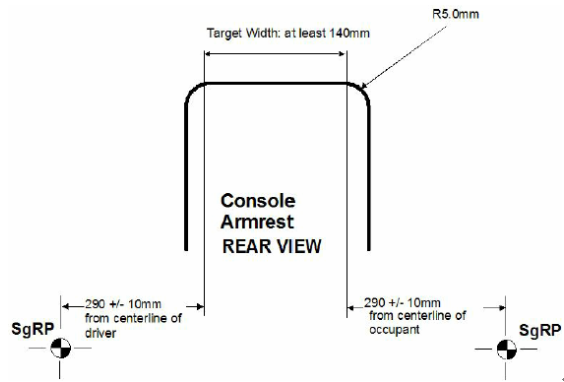

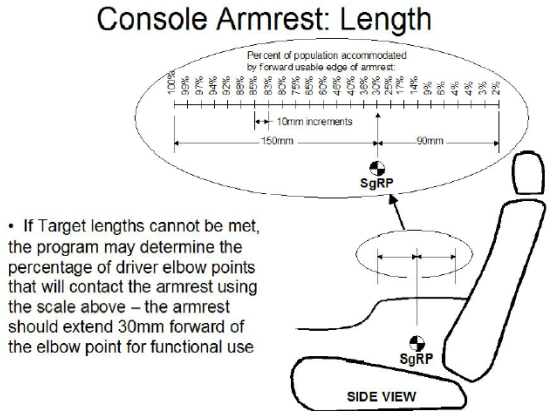

汽车内饰之---- 驾驶员腿部空间的布置和副仪表板扶手的布置【启飞专业知识系统分享-整车内饰开发22】

2018-01-10112作者：启飞汽车设计

3.17 驾驶员腿部空间的布置

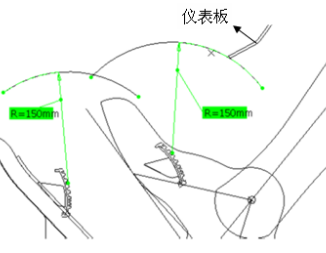

见图3-50，其中大型车的校核半径为362mm，小型车一般用300mm的半径校核；以制动踏板的表面的前1/3为圆心作圆弧校核，仪表板得下边缘不得在该区域内。另外油门踏板与副仪表板之间的距离一般要求在40mm以上，最糟糕情况要求在25mm以上。

汽车内饰之---- 驾驶员腿部空间的布置和副仪表板扶手的布置【启飞专业知识系统分享-整车内饰开发22】

图3-50

3.18 中间面板的布置

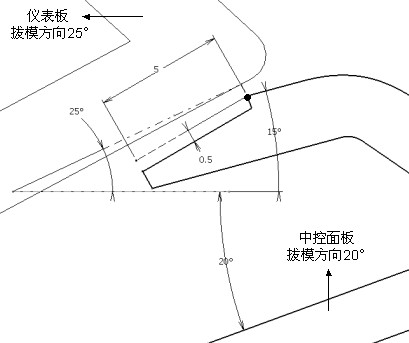

如果固定在中间面板上的零部件的重量超过1.5Kg（如DVD、烟灰缸等），则必须在固定在横梁支架上，也可以在仪表板的背面增加金属支架加固；相关件的固定要求有定位销，左右两侧的定位销要求不对称，防止安装时旋转；中间面板和仪表板配合断面见图3-51，仪表板脱模方向为25°，中间面板脱模方向为20°，中间面板上的分模线要暴露在视线范围里，布置时需要按照图示尺寸增加一2到3°的拔模角度，同时中部面板的翻边往里加深5mm，这样把分模线隐藏在视线看不到的区域。
