汽车内饰之---- 换挡手柄和手刹手柄的布置【启飞专业知识系统分享-整车内饰开发23】

2018-01-10155作者：启飞汽车设计

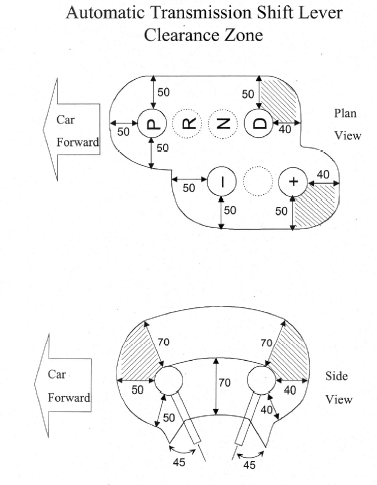

3.20换挡手柄的布置

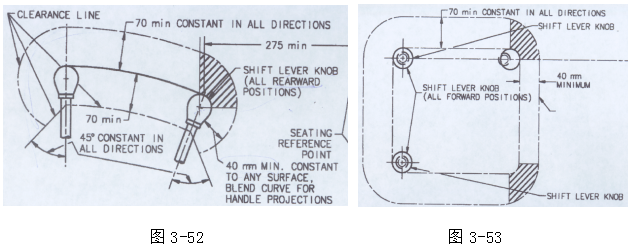

如图3-52和图3-53，手刹在前后左右的调节范围内，需要考虑手的操作空间，在该范围内不能布置其它相关零部件；其中往前的间隙要求大于70mm，在布置副仪表板的其它相关零部件时，要注意检查：静止的零部件与换挡机构之间的距离至少要有10mm，运动件与换挡机构之间的距离至少要有20mm，线束拉线等件与换挡机构之间的距离至少15mm。
