汽车内饰之----空调出风管的出风方向【启飞专业知识系统分享-整车内饰开发18】

2018-01-08208作者：启飞汽车设计

3.10.3空调出风管的出风方向

风管设计的时候要控制出风方向,和风口的目标出风方向一致;自然出风能到乘客的胸部；

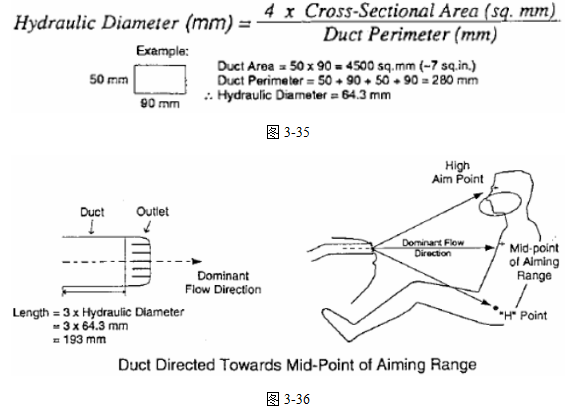

风管的出风目标导向距离要求至少为风管直径的3倍;风管直径的计算公式为:

汽车内饰之----空调出风管的出风方向【启飞专业知识系统分享-整车内饰开发18】

风管导向是要自然状态下可以吹到目标点(乘客的胸部位置).布置这个方向的时候要和空调出风口结合起来一起布置,合理分配走向。

3.10.4 空调出风管的连接

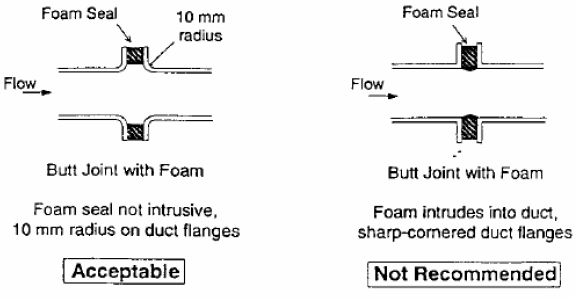

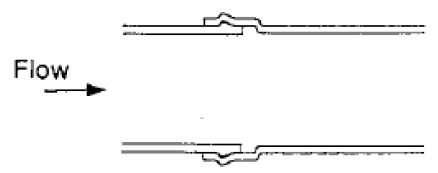

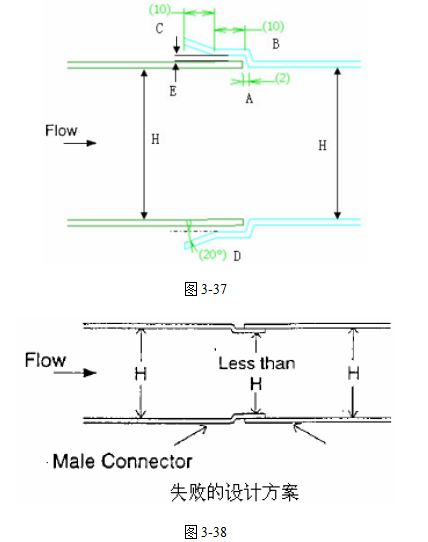

风管设计的时候如果长度比较长、形状比较复杂，一个模具不能出来；风管可能断开成几节后单独设计；这样两节风管连接的时候就要考虑密封问题和其它质量问题；如下图，首先截面积肯定要一致；A处间隙留1-3mm；B处重合距离不小于10mm；C处导向尺寸10mm；D处导向角度15-30°;E处间隙分两种情况，如果是风管和风管连接，那么间隙为2mm，密封海绵厚度为5mm;如果是风管和风口连接，那么间隙为5mm，密封海绵厚度为10mm。
