汽车内饰之----扬声器面罩、仪表板和A柱护板的布置【启飞专业知识系统分享-整车内饰开发19】

2018-01-0899作者：启飞汽车设计

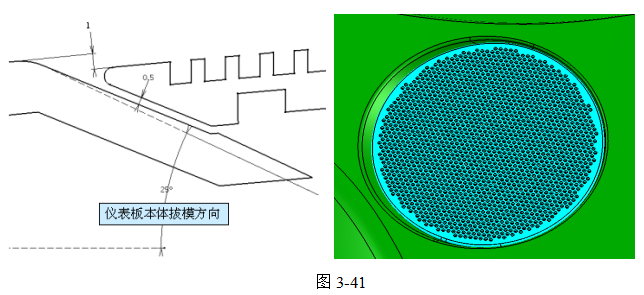

3.11扬声器面罩的布置

当扬声器布置在仪表板上时，为了便于售后维修，我们一般是从仪表板前方安装扬声器的。为了保证面罩与仪表板表面的配合效果，一般会留一个0.5-1mm的面差，受仪表板拔模角度的影响，面罩边缘有些不均匀，外观效果不是很理想；目前S18就是采用这种方式。

汽车内饰之----扬声器面罩、仪表板和A柱护板的布置【启飞专业知识系统分享-整车内饰开发19】

3.12仪表板和A柱护板的布置

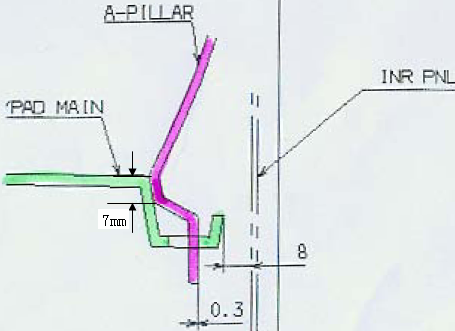

图3-42

A柱护板下边缘距离仪表板配合表面要求7mm以上，其中仪表板制造公差2mm，A柱护板制造公差2mm，装配公差2-3mm；A柱护板上定位销与仪表板的配合要求为靠近仪表板边缘那一侧贴合，配合尺寸预留0.3mm的间隙就可以了，在靠近仪表板内侧的配合间隙1mm；A柱护板本体与仪表板本体之间的配合间隙1mm；仪表板两侧边缘距离钣金内板要求8mm以上。见图3-42；

3.13 烟灰缸的布置

要求烟灰盒使用方便，有一定的容量，不允许烟灰飞散或掉出，以避免发生火灾。在驾驶员座位附件布置时，要注意不与各种驾驶操纵发生干涉。烟灰盒多用酚醛系列或PA66+GF30等耐热性好的材料制造。烟灰盒用钢板制造时，要装用聚酰胺等有润滑性的树脂做导轨，或者使用钢球，以便于开闭和减少噪声。

现在的轿车一般都采用阻尼式烟灰盒，里面装有点烟器、照明灯、内置烟缸（可取出）。烟灰缸周边间隙要求1.5mm，固定要牢靠；前、后烟灰缸的设计要求能满足以下要求：

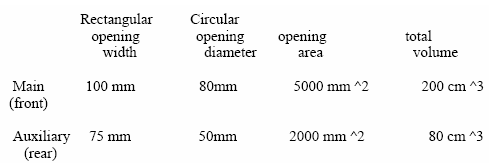

图3-43
