汽车内饰之----空调出风管的折弯设计【启飞专业知识系统分享-整车内饰开发17】

2018-01-07184作者：启飞汽车设计

3.10空调出风管的布置

3.10.1空调出风管的截面积定义

① 根据空调的容积定义：比例公式为：1L≈33mm²，例如，如果HVAC的容积是120L,那么风管的最小截面积就是3960mm²;

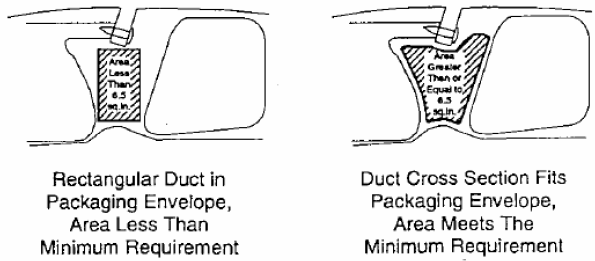

② 克莱斯勒风管截面积定义方法(参考):

截面中每平方英寸每分钟定义通过的流量为10CFM(立方英尺每分),换算如下:

举例: 电器部门提供的流量为410立方米每小时，主吹面与侧吹面分配比例为1：1，故每个侧出风管的流量约为102.5立方米每小时。

102.5立方米每小时x0.27=27.68升每秒

27.68x2.12=61.17CFM

1平方英寸=645平方毫米

最终我们得出S18E侧出风管理论最小截面积：

645x61.17/10=3945.47平方毫米

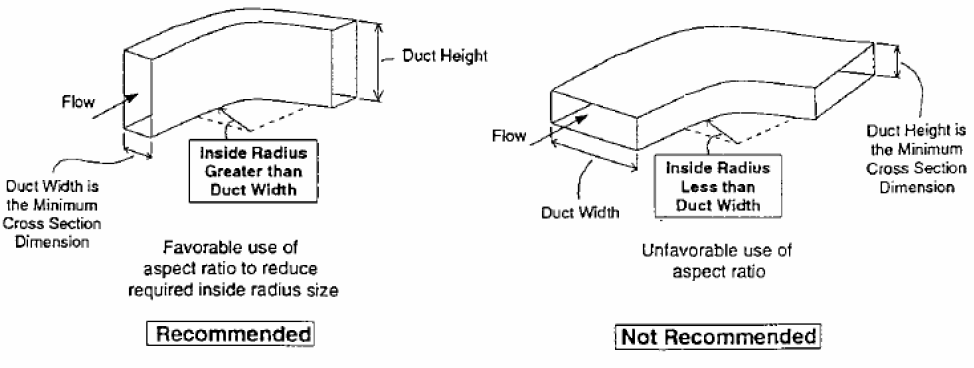

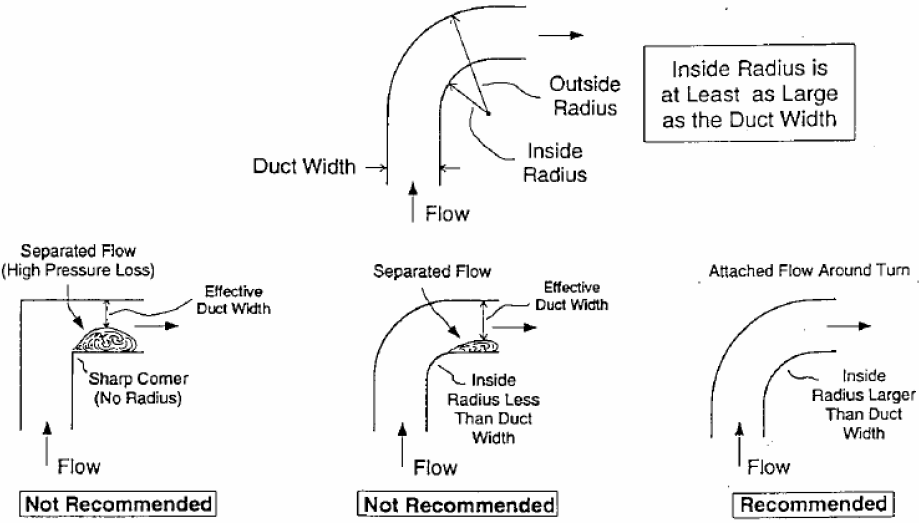

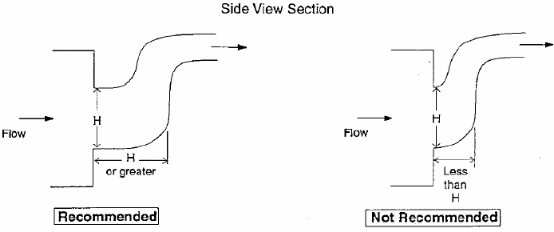

3.10.2空调出风管的折弯设计

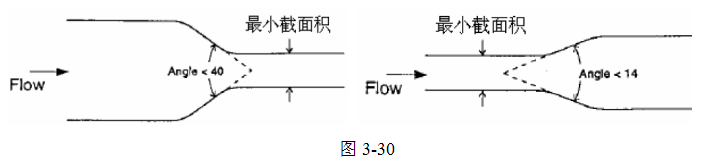

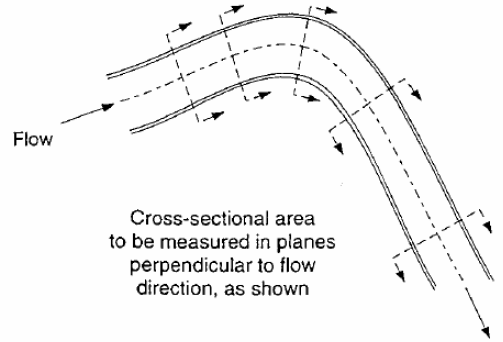

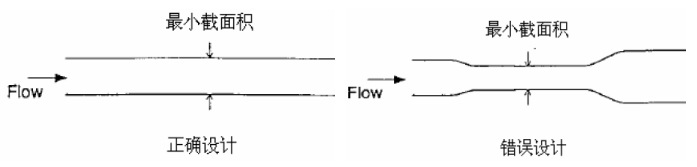

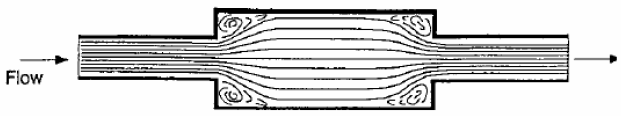

需要注意的是最小截面积指的是风管内侧均匀的截面积，而不是指变化中的截面积，如图3-28：
