汽车内饰之----空调出风口的布置【启飞专业知识系统分享-整车内饰开发16】

2018-01-0582作者：启飞汽车设计

3.9空调出风口的布置

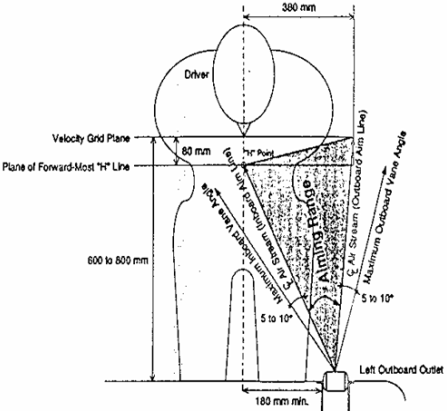

出风口的结构有通过叶片来上下左右调节风向的，也有通过旋转来调节出风角度，具体布置要求如下图3-23：

图3-23

出风方向的要求：

当座椅在它的最后位置时，从左侧风口出来的风要求能调节到能吹到驾驶员右侧肩膀；

从中间风口出来的风要求能吹到驾驶员左侧的肩膀和乘员右侧的肩膀；从右侧风口出来的风要求能调节到吹到乘员左侧的肩膀；

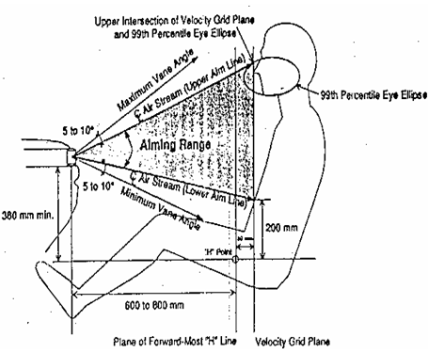

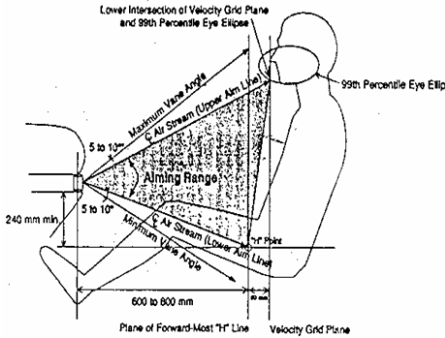

在座椅从最后位置往前滑动直到与仪表板表面相切的过程中，从中间风口和两侧风口出来的风顶端要求能吹到99％的假人的头部的眼点区间，往下要求能吹到50％假人的大腿；

当风吹到H点时，风门的要求能开启到50％，当风吹到眼点时，风门的开启要求有80％；

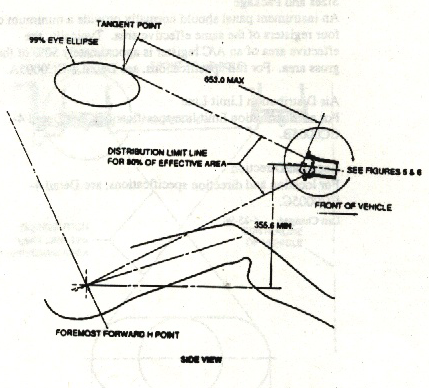

吹风距离要求最大不得大于653mm；

空调出风口最小截面积3500mm2 ，截面积与空调容量的换算关系：1L≈33mm2，即假如空调容量为100L，则出风口面积为3300 mm2，该等式的风量分配比例系数为：3：2：2：3。

如果B柱和副仪表板上有辅助出风口，则有效出风面积不得小于2300mm2，另外副仪表板上的风口必须要有风向调节装置；

出风口的开启闭合风门的末端打开到最大位置的时候与风口外壳的末端的距离要求在5mm以上。

具体风口位置布置方法如下：

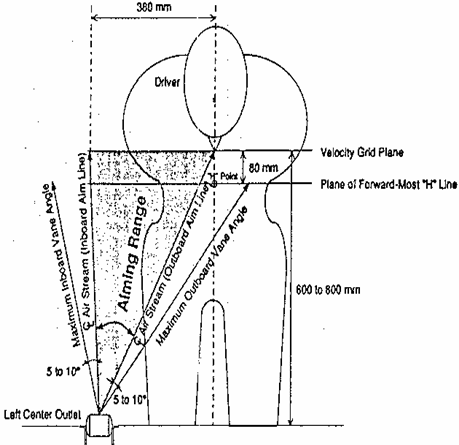

中间风口布置：

1、水平位置，图3-24
