汽车内饰之----侧除霜风口和霜风管的布置【启飞专业知识系统分享-整车内饰开发15】

2018-01-0479作者：启飞汽车设计

3.7侧除霜风口的布置

侧除霜的四个影响因素：气流、出风方向、距离、开口面积；

1、气流：空调提供的暖气流；

2、方向：气流沿着出风中心到玻璃要求除霜的中心的连线的方向到达目标点，要求吹风角度为15°-　40°，最佳角度为20°到25°；玻璃上终止点要求是靠近B柱护板的玻璃边缘向上60％-90％；空气在流动的工程中要求没有被阻挡；

其中有三个关键词的含义：

① 玻璃除霜区域：通过驾驶侧95％假人的眼点的视线到后视镜镜面的轮廓线与侧玻璃的交线所围成的区域；

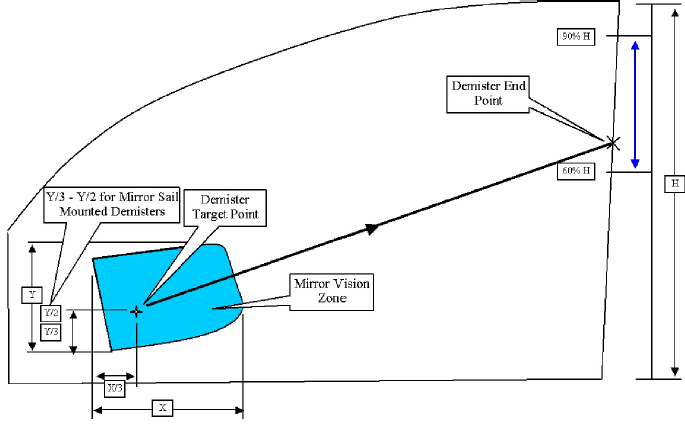

② 玻璃侧除霜中心：根据确定的玻璃的除霜面积进行网格划分，除霜中心处在靠近下面的1/3及靠近前面的1/3的交点；有时候也直接去除霜范围的几何中心，见图3-20；

汽车内饰之----侧除霜风口和霜风管的布置【启飞专业知识系统分享-整车内饰开发15】
图3-20
汽车内饰之----侧除霜风口和霜风管的布置【启飞专业知识系统分享-整车内饰开发15】

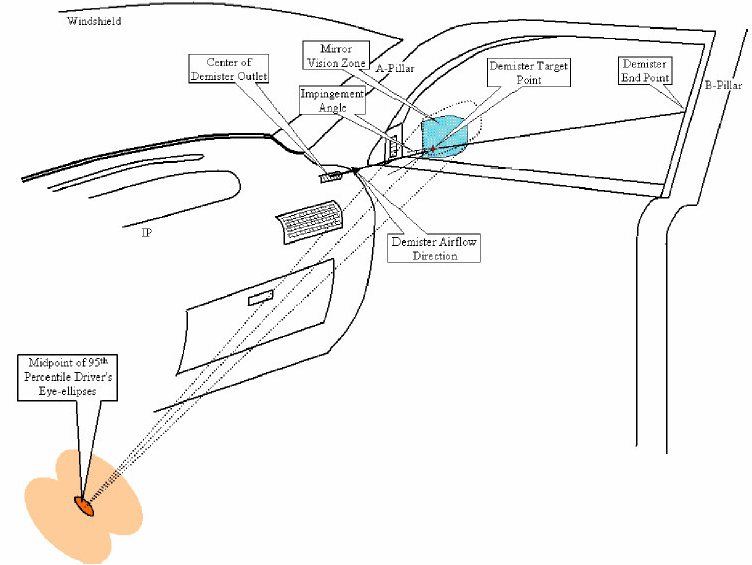

图3-21

③ 出风中心：侧除霜风口的几何中心；

④ 气流方向：从出风中心到玻璃除霜中心的连线；

⑤ 气流平面：通过除霜中心的玻璃的法线与气流方向所构建的平面；

⑥ 吹风角度：气流平面与玻璃的交线与气流方向的夹角；

3、距离：从除霜中心到出风中心点的距离要求在250mm以下；

4、开口面积：侧除霜口有效面积645mm²左右，该面积要求不是很严格，主要与气流量和出风方向有关；有效面积指没有隔栅阻挡的面积；

3.8侧除霜风管的布置


汽车内饰之----侧除霜风口和霜风管的布置【启飞专业知识系统分享-整车内饰开发15】
图3-22

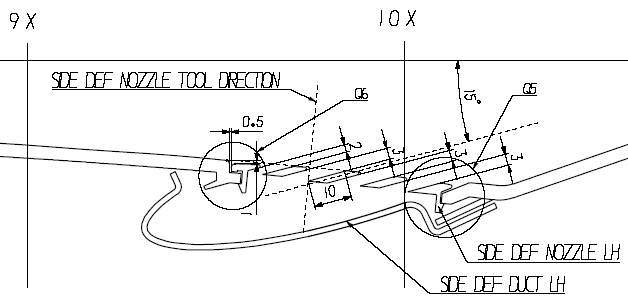

见图3-22，除霜隔栅的长度不得小于10mm，便于出风导向；需要注意的是像这些一个件安装在另外一个件上面的时候，两个配合面之间通常由于公差方面的原因，不是0间隙的贴合的，一般我们设计的时候要预留0.3mm的间隙，然后局部通过加强筋的方式来控制这个尺寸精度以及进行定位。
