汽车外饰之----汽车眼椭圆的概念【启飞专业知识系统分享-整车外饰开发06】

2017-12-06161作者：启飞汽车设计

2.4.4装配注意事项

内后视镜：

一般安装在车辆驾驶室内部前风档玻璃上缘，连接方式通常采用的是与风挡玻璃上的安装座卞接（有的车型带有紧固螺栓，用来紧固内后视镜本体总成)。还有一部分车辆将内后视镜底座固定在顶盏上并直接与顶棚配合起来。装配时注意采用专用内六角工具或旋转安装或卡接。

外后视镜：

一般安装在车身_门内板钣金上，内部还有外后视镜安装板，连接方式通常采用的是螺检紧固连接，一般在设计时都会考虑采用点对点的定位以及设汁辅助装配下。

2.5人机工程分析

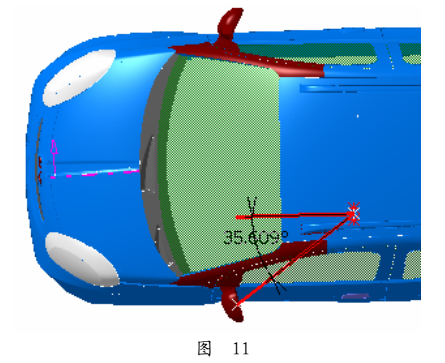

主要是后视镜在使用时符合人体舒适性要求。要求汽车驾驶员一侧的外后视镜必须安装在外后视镜中心至驾驶员两眼点中心连线与纵向基准面间的夹角不大于55度的范围内 (图11)

2.6测试基本参数

2.6.1车辆驾驶员眼椭圆的概念

一车辆一环境系统中，人（驾驶员）机（车和车外环境）界面的视觉链的优化匹配，必须以驾驶员的眼睹位g(称为视点）为定位基准。由于人的身材大小不同，不同的驾驶员以正常驾驶姿态坐在驾驶椅上，他们的眼睹位置显然是不同的。运用统计的观点和方法研究驾驶G的视点分布规律，发现车辆驾驶员的视点分布图形是呈椭圆状，故称为驾驶员眼椭圆。

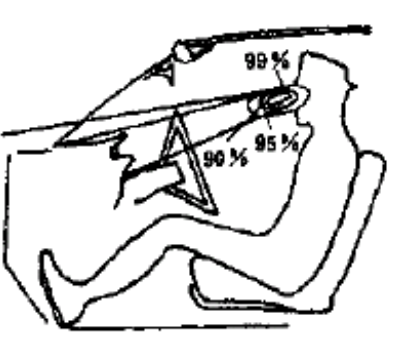

汽车驾驶员眼椭圆的概念是美国汽车工程师协会（SAE)车身工程委员会人体模型分会研究提出的，他们通过对美国各州少数欧洲、亚洲和其它国家的2300多名男、女驾驶员进行试验测定和统计分析后，得出了汽车驾驶K眼睹位置在纵向垂直面和水平面上的分布范围都呈椭圆形的结论。SAE眼椭圆分为第90、第95、第99百分位等若干种投影图形，分别代表某个百分位人群的眼椭圆分布规律，如阁12所示。汽车驾驶员眼椭圆的确立为研究汽车视野性能提供了科学的基准。

2.6.2眼椭圆的测定方法

眼椭圆的测定需在相当大的室或厅内进行，在室或厅的一面墙上设有宽银幕，银幕前方一定距离处停放测定用的汽车，银幕中央安设一架照相机，在汽车驾驶员旁脷一定距离处设置第二架照相机，两照相机等高，并且光轴相垂直。测试场地的布局如图13所示，被测驾驶G在明确了测定要求后，将座椅按自己身材调整到舒适位置，以正常驾驶姿态入坐。当银幕上放映出亊先拍摄好的市区街道交通景象时，驾驶员即如同在此交通情况下行车，进行相应的观察与操作，此时两架照相机便同步拍摄被测驾驶员眼睹在汽车车身坐标系中位置的照片。由于两照相机的光轴在同一水平面内，且互相垂直，故可根据照片确定眼睹在车身坐标中的位置。根据对513名驾驶员的测定结果，对测fi数据沿X轴（车身前、后方向）和Z轴（车身高度方向）分别作正态分布的等百分比线的轮廓是个椭圆。

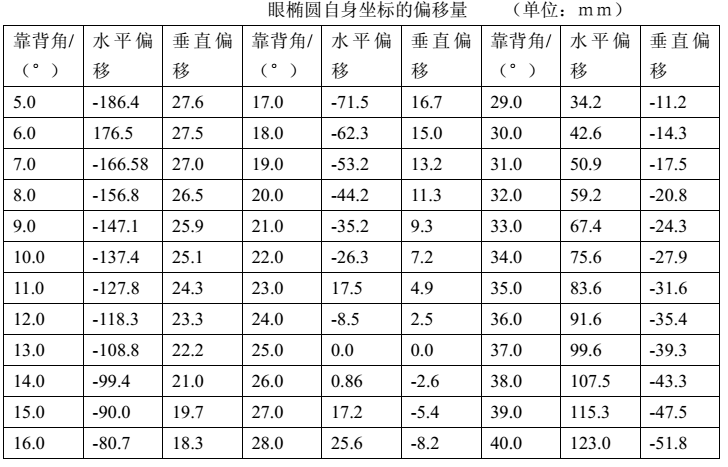

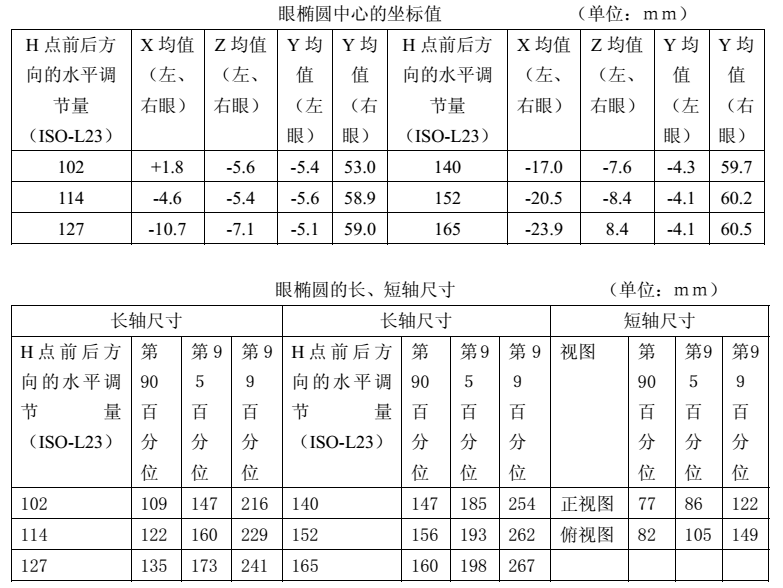

各种百分位身材的驾驶员对应有各种百分位的眼椭圆。下表中分别列出芙国SAE的第90、第95、第99百分位眼椭圆的数据，可供绘制眼椭圆图形之用。

眼椭圆的画法和眼椭圆样板

汽车车身设计中，常将各种百分位的眼椭圆亊先制作成样板，以便设计或校核之用。

制作眼椭圆样板可根据上表中的数据，按下述步骤进行：

1）画出眼椭圆正视图的坐标轴线XX-ZZ和俯视图的坐标轴线XX-YY。

2）根据选定或给定的汽车驾驶座椅H点前后方向水平调节fi的大小，由表中査得眼椭圆中心的位置。

3）确定眼椭圆的长轴和短轴的方向。在眼椭圆正视图上，椭圆长轴H的方向与坐标轴线XX-ZZ成-6. 4° (长轴前方向下倾斜）夹角：在眼椭圆俯视图上，椭圆长轴的方向与坐标轴线XX成5. 4° (长轴前方向外倾斜)夹角。

4）根据选定或给定的汽车驾驶座椅H点水平调节fi的大小及选定的人群百分位数，由表中査得椭圆长轴和短轴的长度。然后分别在正视图和俯视阁上画出椭圆的长轴和短轴。椭圆长轴在两个视图上的投影可认为等长：而椭圆短轴在两个视图上的投影不等。

5）报据椭圆中心的位置及椭圆长、短轴的位置和长度，按几何作图法，分别在正视图和俯视图上画出眼椭圆，如图13所示。

6）按照画出的眼椭圆，制作眼椭圆样板。
