2.6. 4. 2车内后视镜的确定

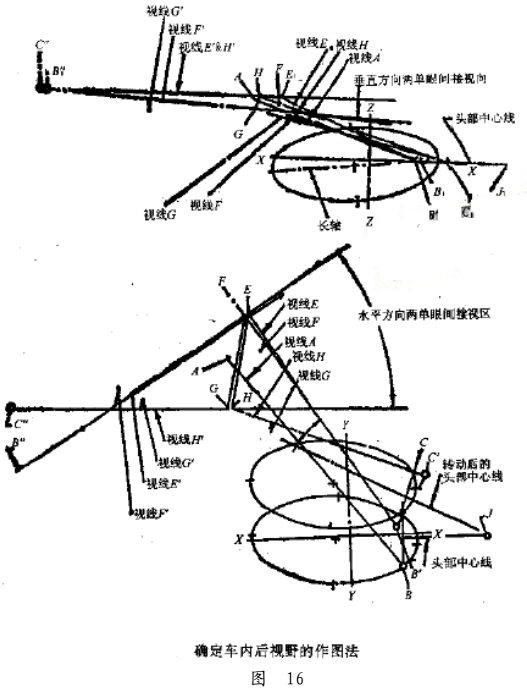

在校核车内后视镜（平面镜）的尺寸与布置位置是否符合标准时，可采用如下的作 图方法（图16):
1）在正视图和俯视图上分别画出眼椭圆、车内后视镜及其支点的投影。
2）在俯视图上，从后视镜支点A向左眼椭圆上最远点B作视线AB,将B点投影到 正视图上得到B1点。如果后视镜支点A为未知，可用镜面中心代替点A。由子 B点是左眼椭圆上的最远点，所以从B点得到的视区大小与从其它点相比为最小。
3）在俯视图上的右眼椭圆上找到与左眼椭圆上B点相对应的点C,点B和C分别代 表驾驶员的左、右眼。
4）在俯视图上找出头部转动中心J,将C、J两点投影到正视图上过B点的水平面 上，得C1J1。
5）在俯视图上，绕J点转动头部，直至从B’点向后视镜镜面右上角E点所连的视 线B’ E与转动后的头部中心线之间的夹角x等于30°为止，然后将视线B’ E 投影到正视图上得到B’1E1。
6)在俯视图上通过E点向眼睹在镜面中的成像点矿作视线EB'再将EB"投影到正视图上得到B’1E1•应该指出的是，眼暗成像点B"在视线EB"的实际长度，视 线B’ E与镜面前表面之间的夹角等于视线EB#上的长度等于视线B’ E的实际长 度，视线B’E与镜面前表面之间的夹角等于视线EB#与镜面后表面之间的夹角。
7)按上述同样的方法，有B’点向镜面右下角F点作视线F及视线F’》此时眼睹 在镜面中的成像点作法同上，且也应落在B"点上。然后再将视线F及视线F’投影到正视图上。
8)按求视线E及视线E’相同的方法，从眼睹位置点C’向镜面左边上、下两点H 和G作视线H、H’、G、G’ •右眼在镜中成像点(T的作法同前。再将视线H、H’、 G、G’和点C’及(T投影到正视图上。
9)至此就求得了由左、右眼分别观察时的两单眼间接视区，它代表了驾驶员通过 车内后视镜所能看到的垂直和水平视野。
