第二章后视镜系统介绍

2、设计构想（思想、理念）

2. 1设计原则

产品数据结构合理，功能齐全，符合制造和装配工艺性要求，最终保证产品能够达到预期设计的目标。

2. 1.2该零件系统的结构要求

内后视镜：支座连接牢固可靠，镜体边缘圆滑。

外后视镜：支座连接牢固可靠，镜体内部为以后电加热除箱等升级功能预留有足够的空间：在设计初期盅要考虑右舵车型对镜体形面和将来开发模具的通用性。

内后视镜：支座连接牢固可靠，镜体边缘圆滑。

外后视镜：支座连接牢固可靠，镜体内部为以后电加热除箱等升级功能预留有足够的空间：在设计初期盅要考虑右舵车型对镜体形面和将来开发模具的通用性。

2.1.2该零件系统的功能要求

1)后视镜镜片采用浮法玻璃（车用级别的玻璃基材，拥有优良的光学性能和极少的气泡、杂质)：

2)内、外后视镜必须能在-40士2*C〜90士2C的温度范围内，且在整个调节范围内均匀地加以调节：

3)后视镜在装车后必须能通过100, 000公里不同工况的行车试验，试验后各部分功能应保持良好：

4)内后视镜经过500次负荷循环操作后，转矩不得低于初始状态时80%:

5)外后视镜镜片在调整过程中，镜面的转动须均匀平稳并没有冲击.且操作 12, 000次循环后（在室温下10,000次循环，在-401C温度下1000次，在9(TC 温度下1000次)，各功能应保持良好。
功能齐全、造型美观、使用方便、灵活可靠。

2.2设计参数

1)内后视镜布置经验值，内后视镜镜壳最下缘距离95%人休模型头部包罗线上部水平切面最小值23mm:

2)内后视镜镜片大小在符合视野法规要求的前提下还受到造型盅要的影响：

3)内后视镜在配置自动弱光、液晶显示等先进功能时，要校核驾驶员伸手控制镜体上按钮是否符合人机工程学要求_；

4)外后视镜布置位置除考虑视野法规条件满足外还要根据配置不同选装镜片电加热除箱功能.选装电动折金功能等；

5)在外后视镜设计初期潘要考虑因此带来的镜体内部空间要求，线束布置要求：线束接插件匹配型号的选择，对钣金孔要求和在内三角块内的固定空间等。

6)后视镜镜片曲率
内后视镜以及Ml和N1类主外后视镜镜片的曲率半径不得小于1200mm:
M2 M3 N2 N3类主外后视镜镜片曲率半径不得小于1800mm。

2.2.1决定尺寸的因素

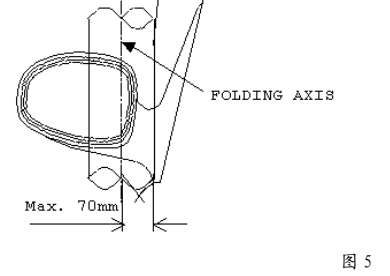

造型的需要（图5):

外后视镜外形与整车造型匹配。

中国国标后视镜转轴做一个半径为50mm的圆柱要求与底座至少相切。

欧洲法规后视镜转轴做一个半径为70mm的圆柱要求与底座至少相切。

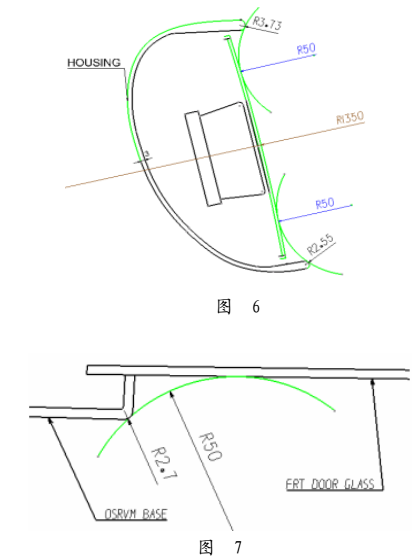

后视镜法规要求（图6—图7 ）:

外后视镜用直径为lOOmra的圆球进行滚动，被球触及的地方圆洧半径至少为2. 5_。符合国家标准GB15084、国家标准GBU566、欧规ECER46、欧规ECER26、关国标准MVSS111。

内后视镜用直径为165mm的圆球进行滚动，被球触及的地方圆用半径至少为2.5mm。符合国家标准GB15084、国家标准GB11552、欧规ECE R46、欧规ECE R21。

内部结构设计需要（图8):

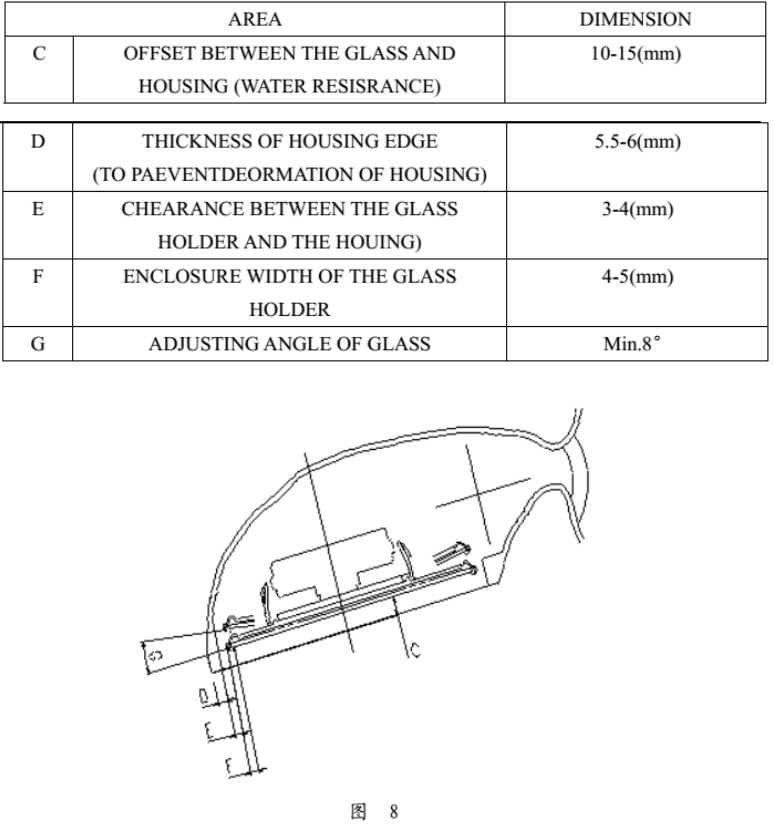

根据外后视镜镜片大小选择对应的承载电动机型，根据外后视镜内部机芯和镜片调节角度要求，确定镜壳尺寸是否符合工艺要求。
