汽车外饰之----后视镜系统介绍【启飞专业知识系统分享-整车外饰开发03】

2017-12-05284作者：启飞汽车设计

1、简要说明

1.1综述

后视镜是汽车重要的安全附件。驾驶员对于汽车后方和侧方的交通位息，主要是通过后视镜来获得。外后视镜安装在汽车左、右两侧。驾驶员调整其角度比较困难，尤其是调整前排乘客车门一侧的后视镜，所以现在轿车大多安装了电动后视镜。

本章主要介绍轿车后视镜系统的开发要点、开发过程中应该注意的问题以及与其他相关零部件的关联性以及未来发展的趋势。通过该设计指南的介绍，为某公司后视镜系统的开发提供参考，并规范某公司轿车后视镜系统的开发工作。

后视镜系统现阶段的开发过程是：公司根据整车造型需要，确定可行的产品外形（A 面满足工艺和法规视野要求)，定义具体的连接和紧固方式和产品具体的功能定义、性能参数、主要材料定义。由后视镜生产厂家根据产品外形数据和功能定义和性能参数来完成镜体的内部结构设计。产品开发过程中我方负责后视镜产品形面设计，结构布置以及功能定义、性能参数定义，以及产品M终数据校核和确认。产品开发外形面数据专利权归我公司所有。

1.2产品分类

1.2. 1分类

汽车后视镜按照功能主要分为内后视镜、主外后视镜、广角外后视镜、补盲外后视镜、下视镜等。

按照安装位置位置可分为外后视镜和内后视镜。外后视镜一般汽车左，右两侧都有，其功用主要是让驾驶员观察到汽车左、右两侧的行人（包括上，下车人员）,车辆以及其它障碍物的情况，确保行车或倒车的安全。内后视镜的主要功能是供驾驶员观察和注视车室内成员及物品的情况，内后视镜还具有在夜间防止后续车辆的前照灯光线所引起眩目的功能。
内后视镜按照功能分为普通内后视镜、普通防眩目内后视镜、电致变色自动弱光内后视镜。

外后视镜按照功能分为普通手动调节外后视镜、电动调节外后视镜、电动调节电加热除霜外后视镜、电动调节电动折叠外后视镜。外后视镜按照镜片形状分为平面镜、球面镜、双曲率镜、变曲率镜等。按照调节方式不同可以分为手动连杆调节式外后视镜、手动拉索调节式外后视镜、电动调节手动折金式外后视镜、电动调节电动折金式外后视镜。

按照角度调整方式分为手动后视镜和电动后视镜。手动后视镜的镜面可以绕镜框后的球形铰接转动，四向调整量为8°左右，通过手工操作进行调整。电动后视镜在镜片后部装有马达驱动部件，驾驶员可以通过车内操纵按钮，对镜面的角度进行四向调节，调节范围为8°左右，无级变速，操作方便。

按后视镜镜面的形状可分为平面镜，凸面镜和棱形镜。平面镜可以得到与目视相同大小的映象，常用来作内后视镜：凸面镜反映的映象较目视小，但它的视野范围较平面镜大，常用来作外后视镜和下视镜：棱镜常用来作防眩目型内后视镜。

按后视镜反射膜材料分为铝镜，铅镜，银铜镜，银镜和铬镜。

在轿车上后视镜属于法规件和安全件，主要用于实现整车视野方便驾驶员安全驾驶功能。先进一些的内后视镜还附带有智能防眩、倒车雷达、电子罗盘、车外温度提示、海拔高度显示等功能。

1.3零件构成

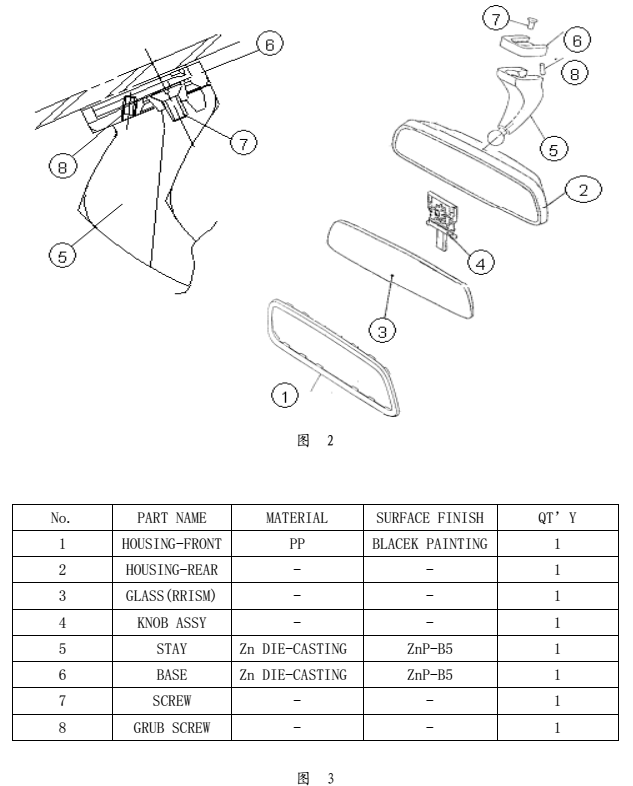

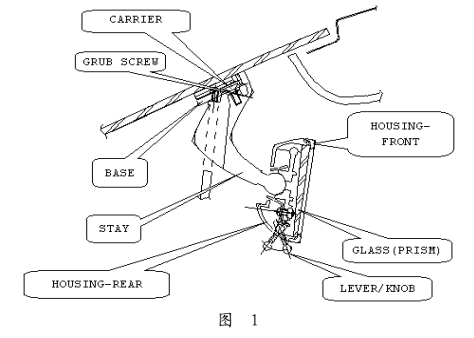

内后视镜：镜片、镜壳、调节手柄（普通防眩目内后视镜)、镜芯（电致变色自动弱光内后视镜)、镜座等。（图1一图3）

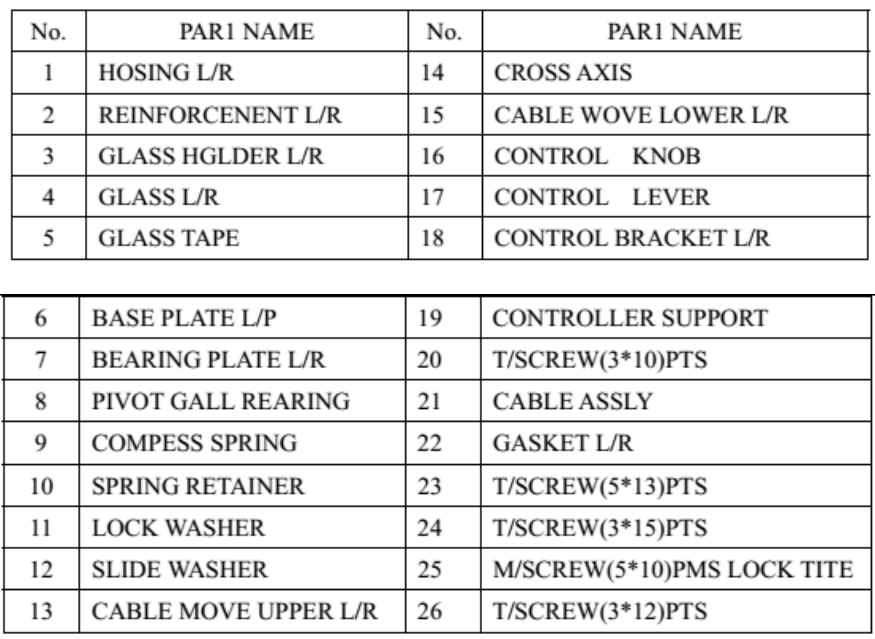

外后视镜：镜片（分带电加热除箱功能和不带此项功能两种）、基板、转轴、压簧、镜芯、镜座、镜体垫片等。（图4)
