汽车外饰之----外饰件基础介绍（1）【启飞专业知识系统分享-外饰01】

2017-11-09240作者：启飞汽车设计

通过学习该外饰件基础介绍，增加对外饰产品种类及功能的认识，了解外饰产品的基本开发流程。

1 汽车外饰件简介

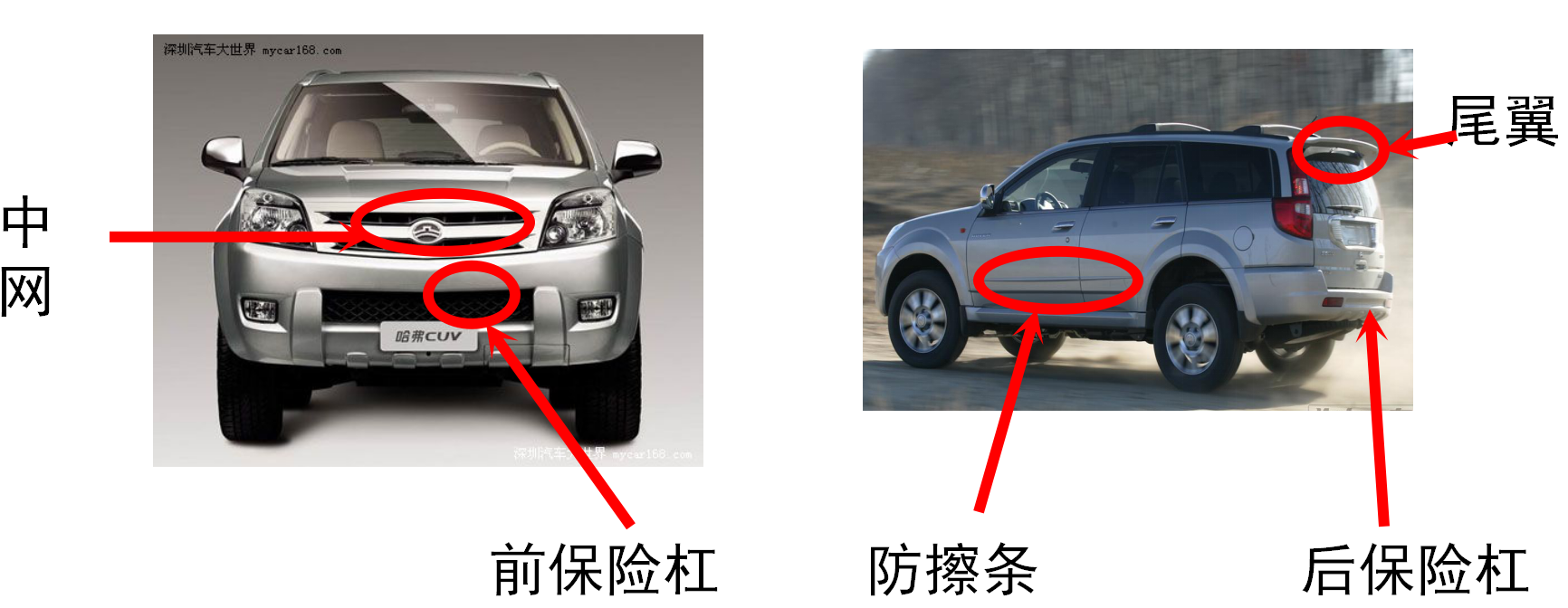

汽车外饰件主要指前后保险杠、轮眉、格栅、散热器装饰罩、防擦条等通过螺栓和卡扣或双面胶条连接在车身上的部件。在车身外部主要起装饰保护作用及开启等功能。外饰件在车身上的主要位置及大致形状如下图

2 外饰件基本要求

基本要求：

1) 由于汽车的特殊功能，外饰件设计必须坚持标准化、系列化、通用化的设计原则；

2) 同时满足合理性，先进性，维修方便性、可靠性、经济型、制造工艺性的“六性”要求。

3) 根据车型投放的国家地区的不同，设计过程必须全面贯彻执行当地的法规标准。主要包括前后保险杠牌照安装孔孔间距尺寸规定，是否需要预留雾灯安装孔、灯具安装，外部凸出物要求及开口尺寸等相关要求。

4) 另外有关散热器面罩迎风面积是否满足发动机、空调制冷要求，需等到相关部门认可。

3 汽车外饰件常用材料

材料种类的确定：

塑料种类繁多，目前汽车上广泛采用的主要是一些TPO、PP、PE、ABS、PA6、 PA66、PC+ABS等。

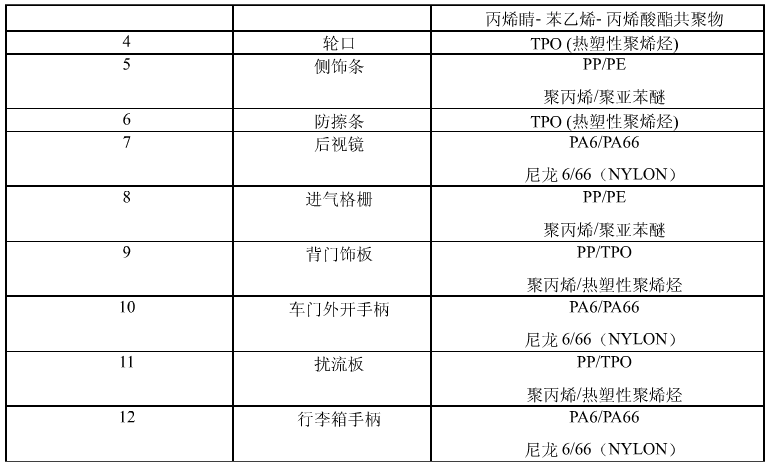

根据汽车外饰件不同的功能，使用工况，大致有选用如下：

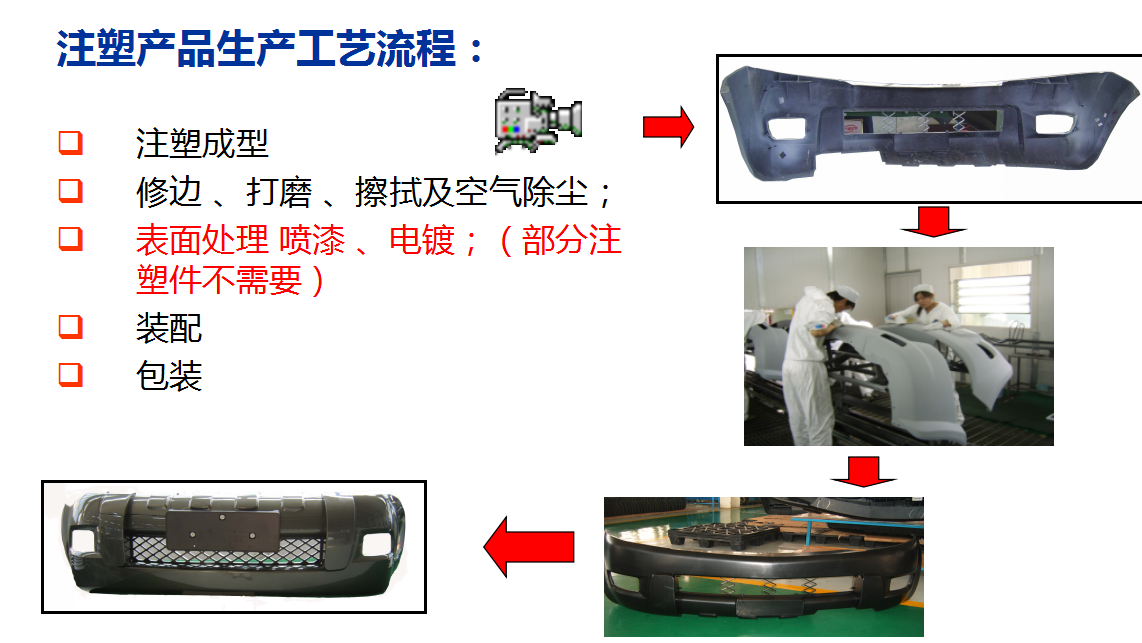

4 外饰件制造工艺、流程

汽车外饰产品生产工艺表面处理主要以下几类：

1)注塑：将熔融的塑料利用压力注进塑料制品模具中，冷却成型得到想要的塑料件。例如：前后保险杠、轮眉、格栅和散热器装饰罩等；

2)吸塑：将平展的塑料硬片材加热变软后，采用真空吸附于模具表面，冷却后成型。例如防溅垫、成型货箱宝等；

3)吹塑：热塑性树脂经挤出或注射成型得到的管状塑料型坯，趁热（或加热到软化状态），置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。例如：尾翼。

汽车外饰产品生产工艺表面处理主要以下几类：

1.产品表面喷漆处理；

2.产品表面皮纹；

3.产品电镀；
