汽车外饰之----外饰件基础介绍（2）【启飞专业知识系统分享-外饰01】

2017-11-09206作者：启飞汽车设计

注塑需重点关注内容：

1、开模方向和分型线：直接影响产品出模和外观效果；

2、脱模斜度：影响产品能否顺利出模；

3、产品壁厚、加强筋：影响产品的强度；

4、圆角：影响外观效果和产品成型；

5、孔（通孔、盲孔、螺纹孔等）：关系到产品安装和定位；

6、嵌件：为了增加产品的硬度、强度和装配性能等。

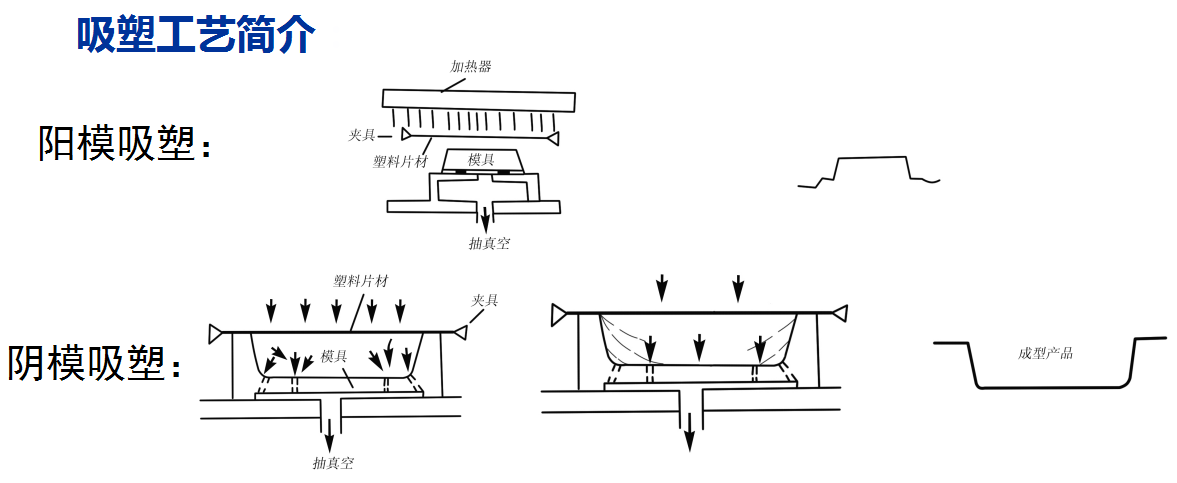

首先将塑料板夹持固定在真空成型模板上，待塑料板材加热到玻璃化温度后，在真空成型模内抽真空，使板材紧贴在真空成型腔成型，最后充分冷却并脱模.

吹塑工艺简介：

blow moulding也称中空吹塑，一种发展迅速的塑料加工方法。热塑性树脂经挤出或注射成型得到的管状塑料型坯，趁热（或加热到软化状态），置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。

喷漆工艺简介：

1、产品经修边、打磨、擦拭及空气除尘、火焰处理；

2、静电除尘、喷涂底漆、底漆流平、底漆烘干；

3、打磨并除尘、静电除尘、喷涂色漆、色漆流平；

4、喷涂清漆、清漆流平、清漆烘干。

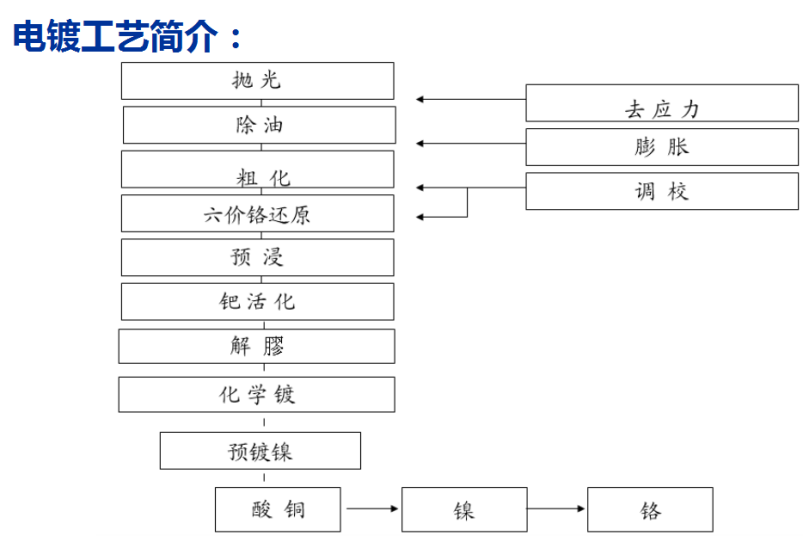

电镀工艺简介：

1、目前常用电镀件原材料的选用有两种：ABS塑料，PC+ABS塑料。

2、主要性能要求：

耐腐蚀性72小时（CASS）经72小时后保护等级及外观等级应大于或等于9；不得出现腐蚀点或放射状条纹，不得发生镀层起泡、铜层露出、基体露出等现象（GB/T 10125-1997）
其他工艺简介：

另外常见的工艺还有：挤出成型、滴塑、真空镀、喷塑、印刷等

合理考虑工艺和产品性能之间的矛盾

1、设计注塑产品时必须综合考虑产品外观、性能和工艺之间的矛盾。有时牺牲部分工艺性，可得到很好的外观或性能。

2、结构设计实在无法避免注塑缺陷时，尽可能让缺陷发生在产品的隐蔽部位
