设计篇之-----弯曲/翻遍设计（上）【启飞专业知识系统分享冲压04】

2017-09-12189作者：启飞汽车设计

1 弯曲

弯曲：将板料、型材或管材在弯矩作用下弯成具有一定曲率和角度的制件的成形方法。

主要有三种：

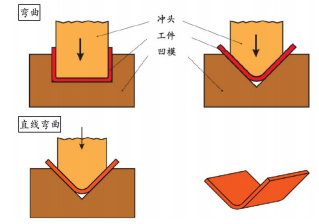

a直线弯曲：用 V形或U形的凸模和凹模将板坯沿直线进行的弯曲。

b辊弯：板料受辊轴旋转时摩擦力的作用，连续进入辊轴之间而产生塑性弯曲的方法。如下图：

c卷圆：把板料端部弯曲成接近封闭圆筒的成形方法。如下图：

2 翻边

翻边在板坯的平面部分或曲面部分的边缘，沿一定曲线翻起竖立直边的成形方法。

主要有三种：

a翻边：

b翻孔：在预先制好孔的半成品上或未经制孔的板料上冲制出竖直边缘的成形方法，是平面翻边的一种。

c扭曲：将冲压制件在扭矩的作用下，扭转成一定角度零件的成形方法。

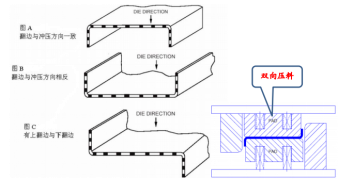

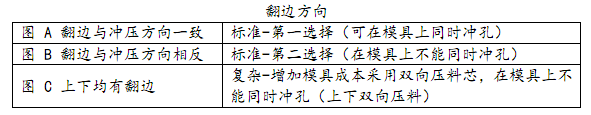

2.1 翻边方向

特征定义：翻边方向决定于第一级翻边与冲压方向之间的相对关系，本标准的目的是为了防止在模具上采用双向压料芯。图 A标准也可在模具上同时冲孔。
