设计篇之-----冲裁设计（下）【启飞专业知识系统分享冲压03】

2017-09-11144作者：启飞汽车设计

1.3 孔与孔的关系

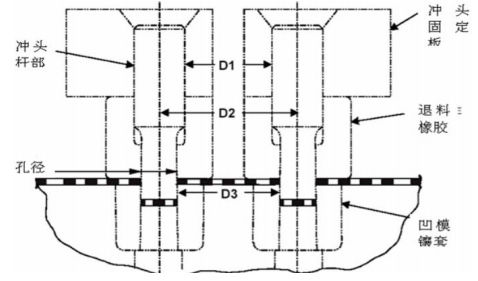

孔与孔的关系包括两个冲孔之间或两冲头杆部之间的距离（以最接近者为准），当分开冲孔时，只要 D3＜4mm就可认为是非标（与冲模工程师讨论）。非标值可能要求非标冲孔设备或去掉退料橡胶。

1.4冲孔与冲孔之间：

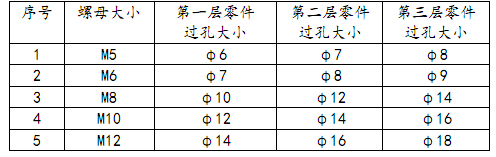

下表中的数值是从孔中心到孔中心的测量值，以说明在冲孔操作中标准冲头杆部之间距离。距离（D2）－孔中心到孔中心(绿色为标准值，蓝色为非标一，红色为非标二)总装螺栓螺母过孔:

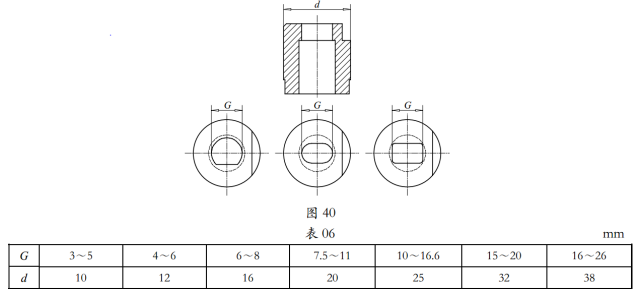

对于异形孔，最小孔间距可参照下面的凹模标准件尺寸进行相关计算:

大型汽车覆盖件，通常修边与冲孔同时进行。当冲孔凹模采用标准件时，修边刃口距凹模标准件至少有 10mm距离，即孔边距应保证 b≥10+(d-D)/2。如下图：

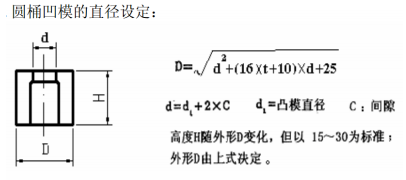

凹模直径估算参考：
