设计篇之-----冲裁设计（上）【启飞专业知识系统分享冲压03】

2017-09-11271作者：启飞汽车设计

一. 冲裁设计规范----冲孔设计

冲孔工艺：冲孔特征包括所有前后、左右间距都小于或等于 60mm 的内部孔。间距大于 60mm 的内部孔将作为切边特征在切边工艺标准中讨论。

1.1 冲孔类型：指那些小于 60mm 的孔（对角线测量）。它可以是以下显示的 9 种类型。这些标准是用来鉴别和减少需要特殊的冲孔设备的孔的类型。

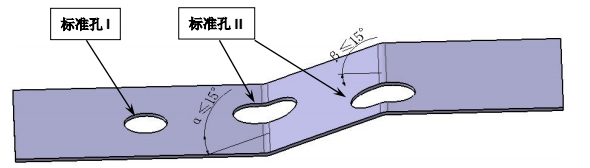

A.标准孔类型：2 种（冲孔角度从 0°～20°，保守 15°）

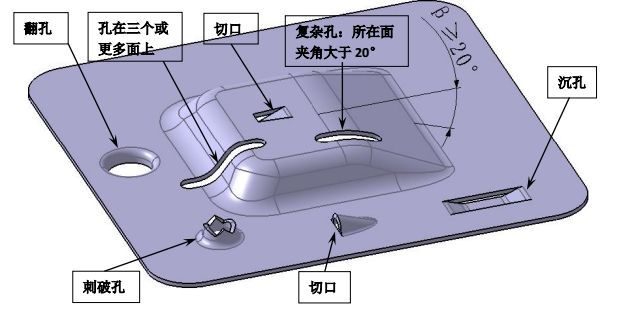

B．非标准孔类型：7 种

何为标准典型孔呢？

标准典型孔型：典型的孔是那些尺寸/形状孔在 1 个或 2 个平面上，这些平面到基准面的角度≤20°。这个标准是为了尽量地减少冲孔设备的投资。

标准孔型图示：六种基本孔型：圆、方形、矩形、腰形、六边形、锁形

1.2 冲孔夹角注意事项

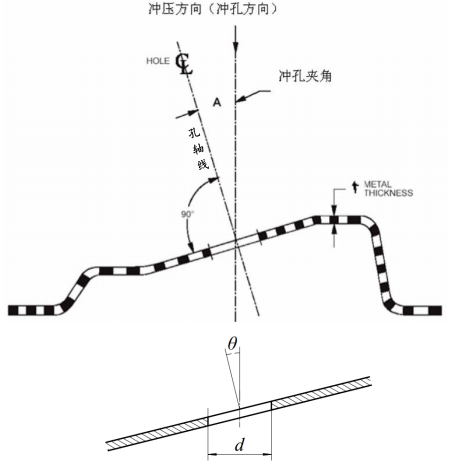

冲孔夹角：冲孔夹角是指孔中心线与冲压方向的夹角。孔的尺寸与精度保持与孔中心线的相关性。孔中心线与孔所在平面垂直，并不一定与冲压方向一致。此特征的目的是防止冲头的断裂，避免使用特制的冲头或者避免增加模具或斜楔。图示如下：

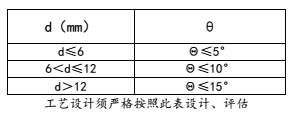

以两个方向倾斜着时的最大容许角度如下记：（参考，不要求掌握）

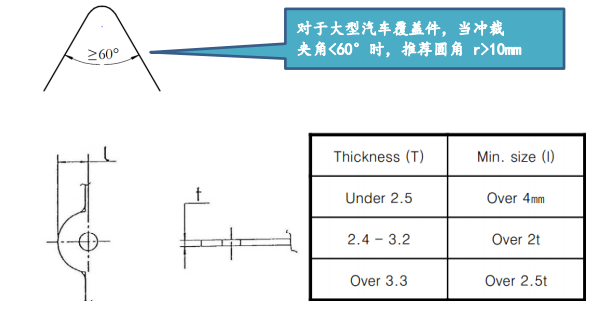

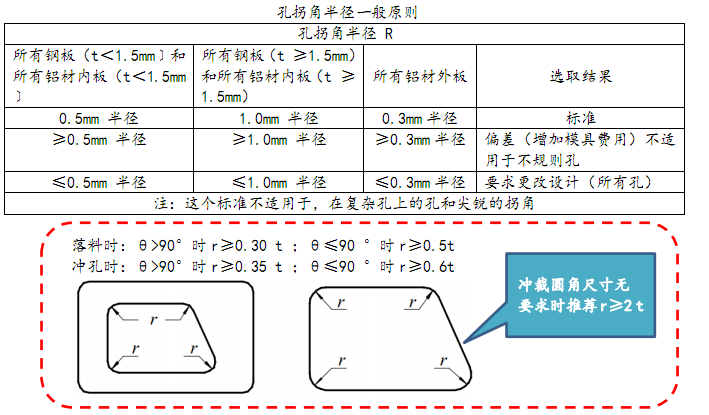

孔拐角半径一般按上表取 0.5mm半径或 1mm半径，但若不满足红色虚线框校核要求的，应按红色虚线框内尺寸要求并取整，除非拐角 R有其他配合要求。尽可能避免尖角冲裁结构。冲裁夹角建议大于 60°，最小不得低于 30°，否则凸凹模具寿命及零件尺寸精度将无法保证。零件尖角部位的冲裁，凹模通常采用拼镶式结构，这类模具结构复杂，将增加其制造和维修成本。如下图：
