一、分析目的

为考查车身外板抵抗变形的能力，对参考车车身外板进行抗凹分析，以了解其刚度特性，为结构设计提供参考依据。

二、材料属性
车身外板所用材料如下所示：

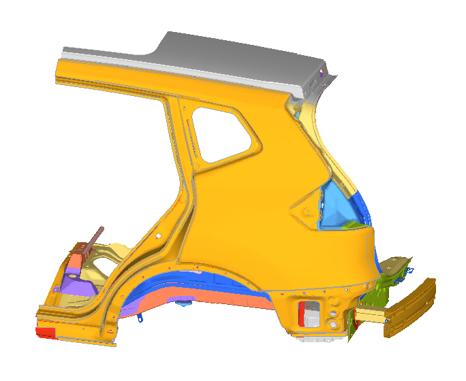

三、有限元模型


四、边界条件

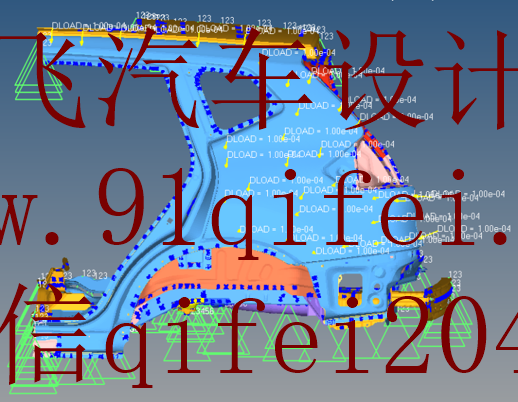

工况一：
约束：
          约束车身与底盘连接处的全部自由度；
          约束车身断面处的平动自由度；
载荷：
     车身外板上施加垂直于表面的均布压力。


备注：该工况的分析目的是确定车身外板刚度最薄弱区域。

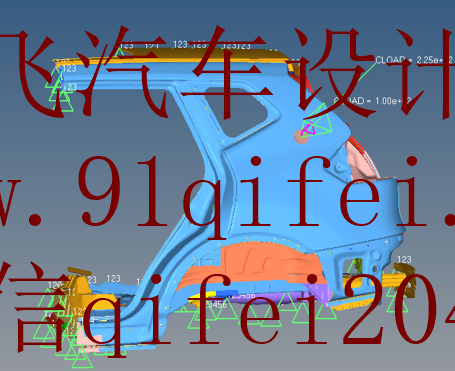

工况二：
约束：
          约束车身与底盘连接处的全部自由度；
          约束车身断面处的平动自由度；
载荷：
     Step1：用直径为75mm的圆盘，在外板刚度最薄弱点施加垂直于外板的载荷100N；
         Step2：持续加载至225N；
         Step3：移除外载。

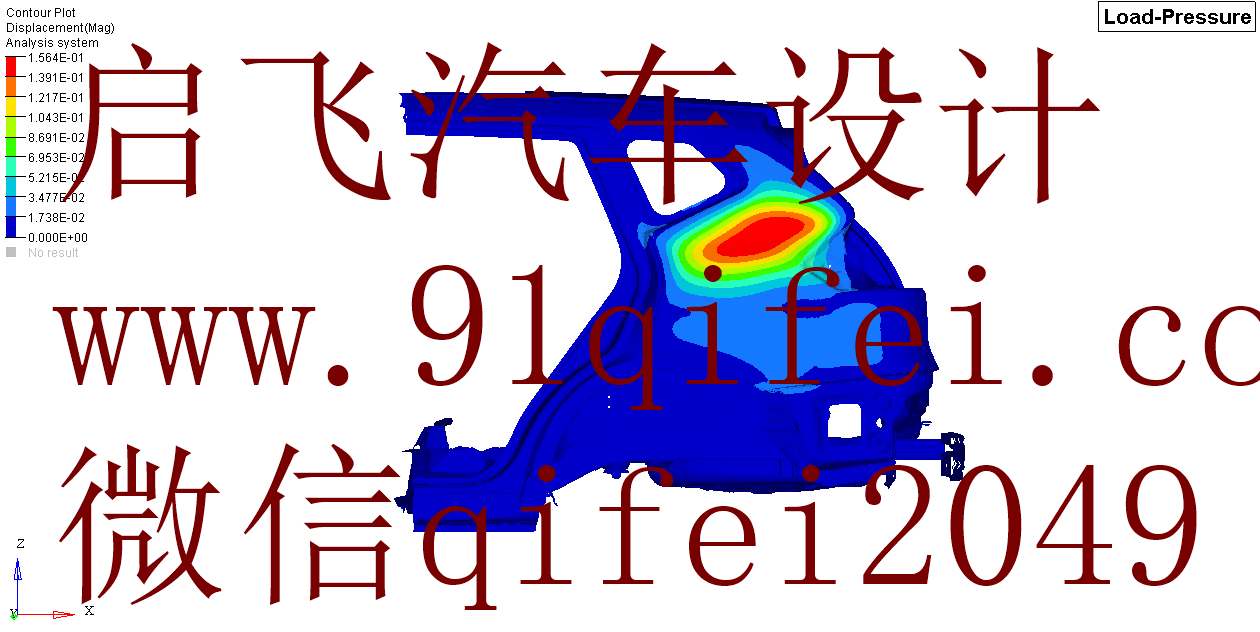

位移云图-工况一

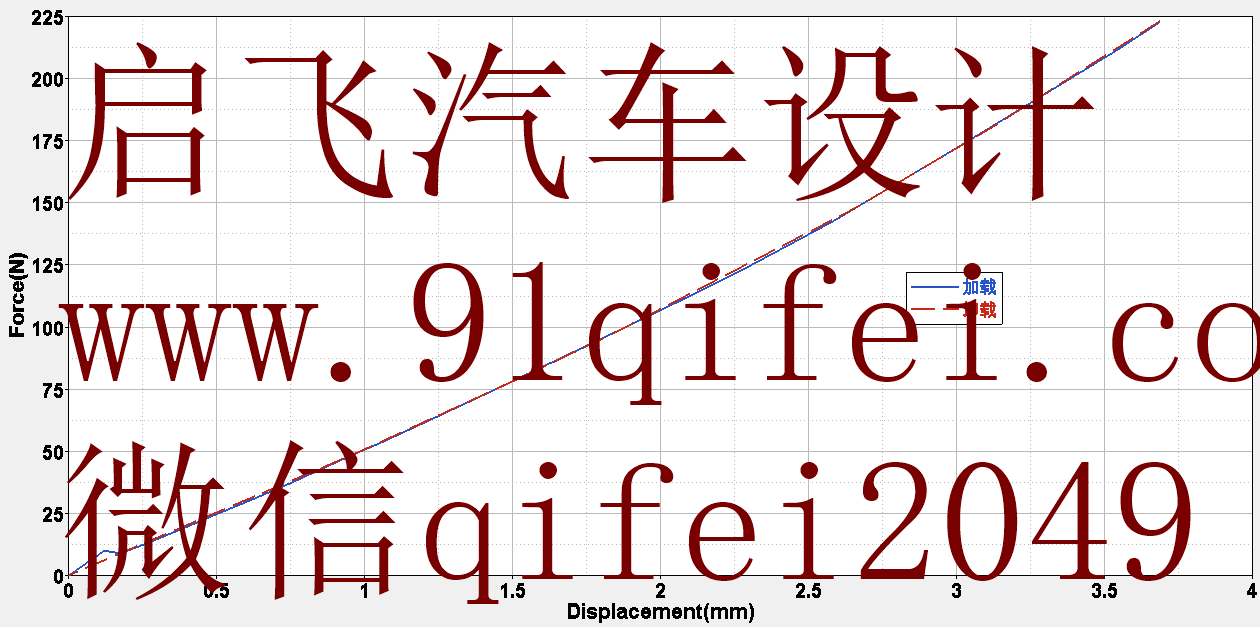

载荷位移曲线-工况二


六、结论

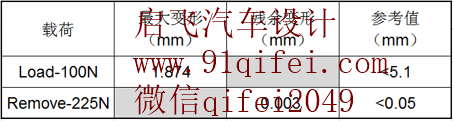

对参考车车身外板进行凹陷分析，结果如下表所示：


       从分析结果可以看出，加载100N最大变形（1.874mm）小于参考值（5.1mm） ；移除225N外载之后的残余变形（0.003mm）小于参考值（0.05mm） 。车身外板有较好的抗凹性能。
         分析结果为结构设计提供参考依据。
