汽车设计实战-汽车CAE仿真知识连载10-外流场分析

2020-05-258996作者：启飞汽车设计

汽车设计实战-汽车CAE仿真知识连载10-外流场分析

一、分析目的

二、几何模型

三、有限元模型

四、边界条件

五、计算结果

六、结论

一、分析目的

对参考车进行外流场分析，得出其风阻系数、压力系数分布及表面摩擦系数分布等，以了解参考车的空气动力特性，为设计车提供参考依据。

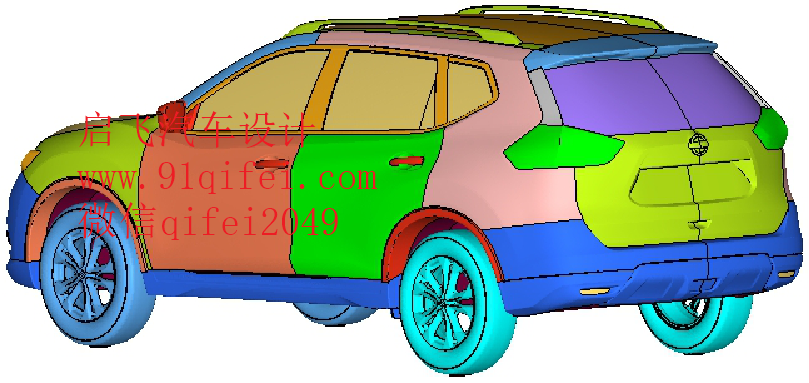

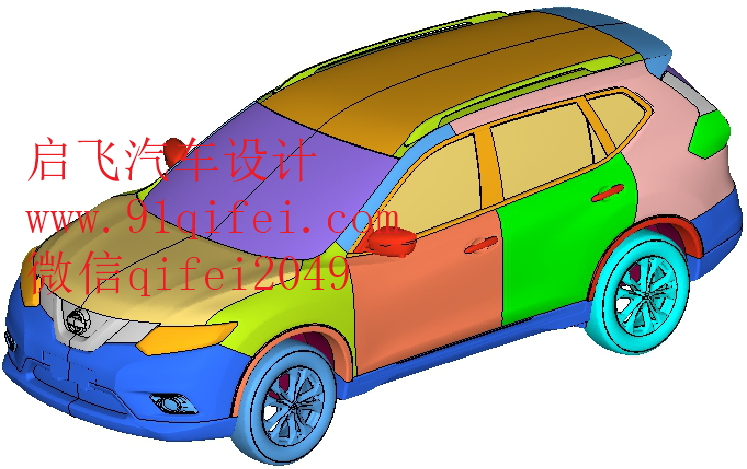

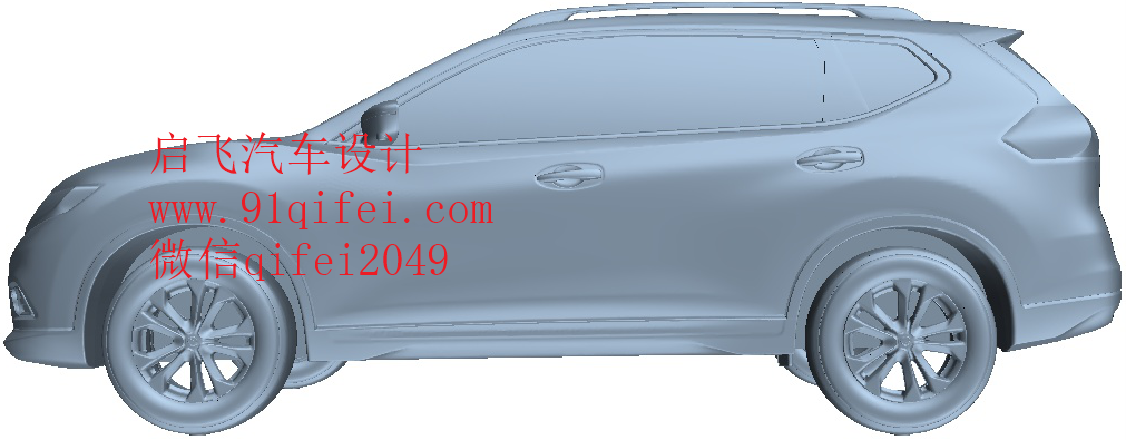

二、几何模型

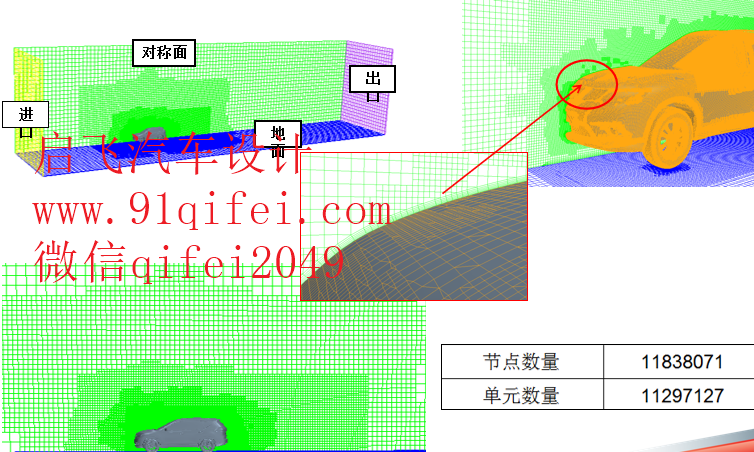

三、有限元模型

四、边界条件

进口边界条件：速度进口（ Velocity-inlet ） 100Km/h

出口边界条件：压力出口（Pressure-outlet）

其他边界条件：车轮为转动边界；地面为移动边界。

备注：

前处理和分析过程均用半车模型。

五、计算结果

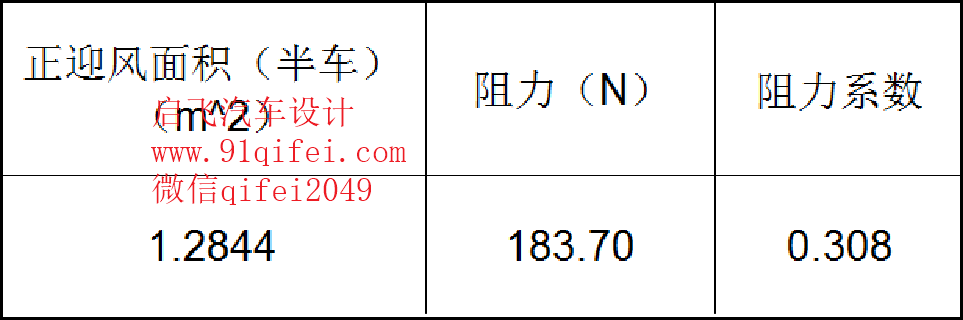

风阻系数

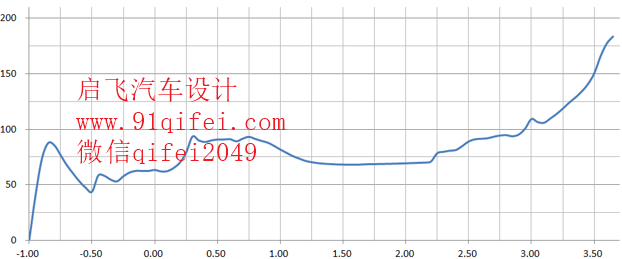

累积阻力曲线

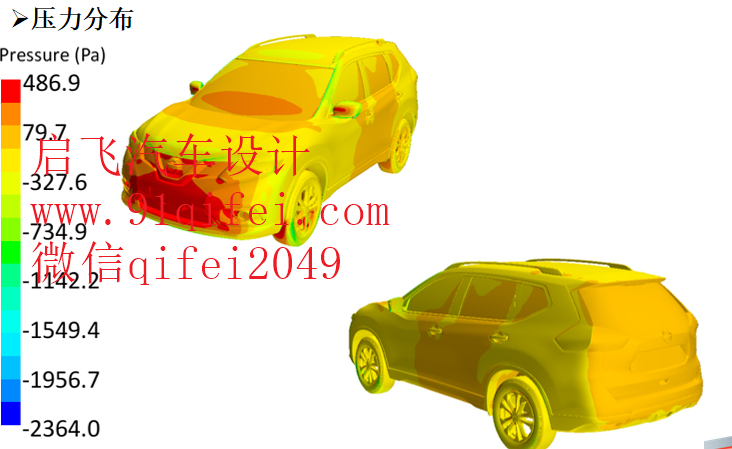

压力分布

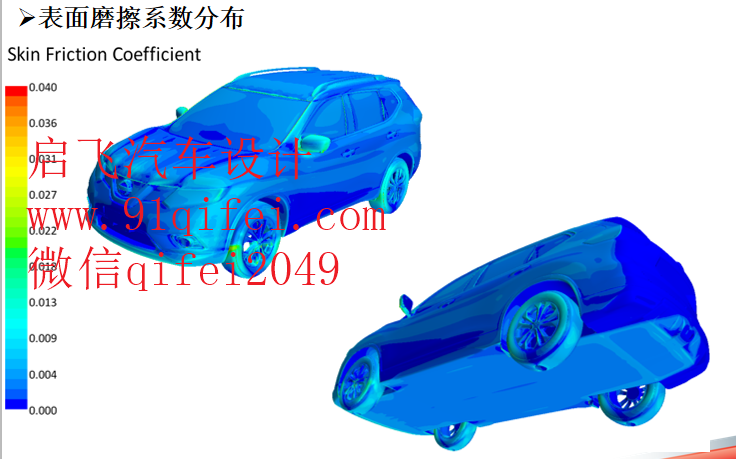

表面磨擦系数分布

对称面速度分布

六、结论

对参考车进行了外流场分析，参考车的风阻系数为0.308。分析结果为设计车提供参考依据。
