汽车设计实战-汽车CAE知识连载08-白车身接头（Joint）刚度分析

2020-05-236889作者：启飞汽车设计

汽车设计实战-汽车CAE知识连载08-白车身接头（Joint）刚度分析

一、分析目的

二、车身接头分布

三、计算结果

四、结果分析

一、分析目的

对参考车白车身上的主要接头（Joint）进行刚度分析，以了解其刚度特性，为车身的结构设计提供参考依据。

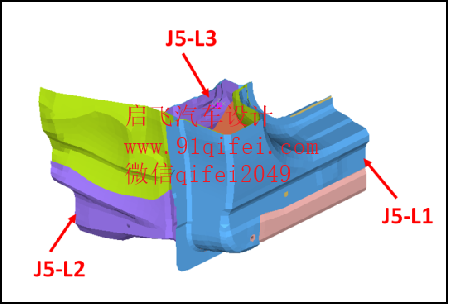

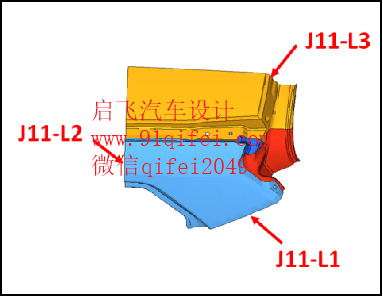

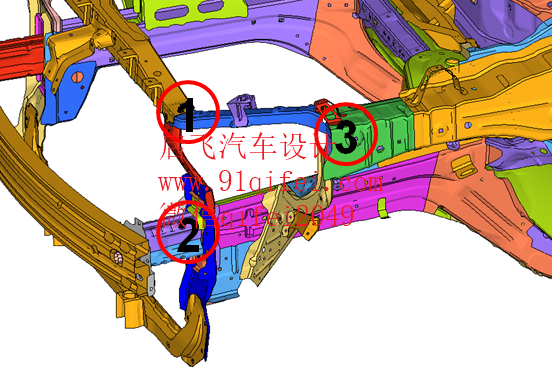

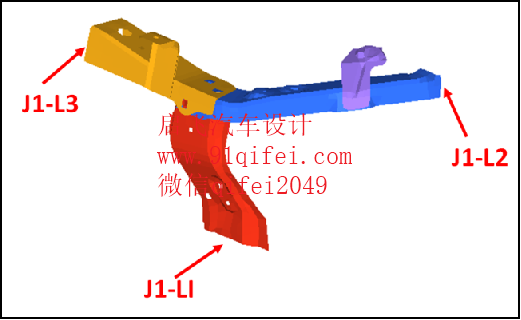

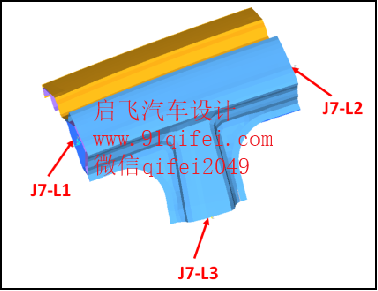

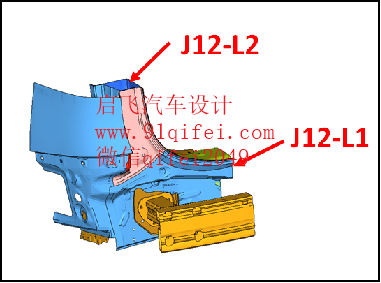

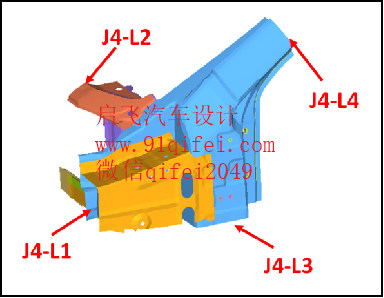

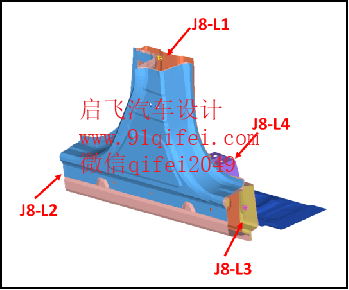

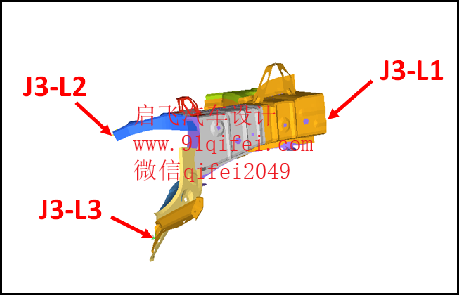

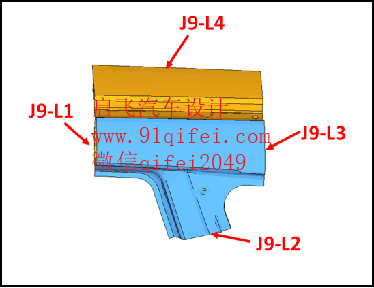

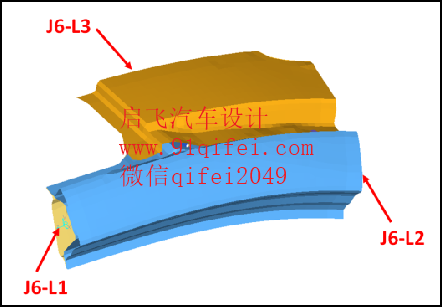

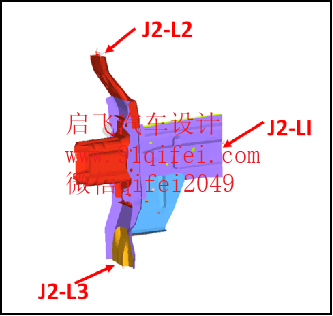

二、车身接头分布

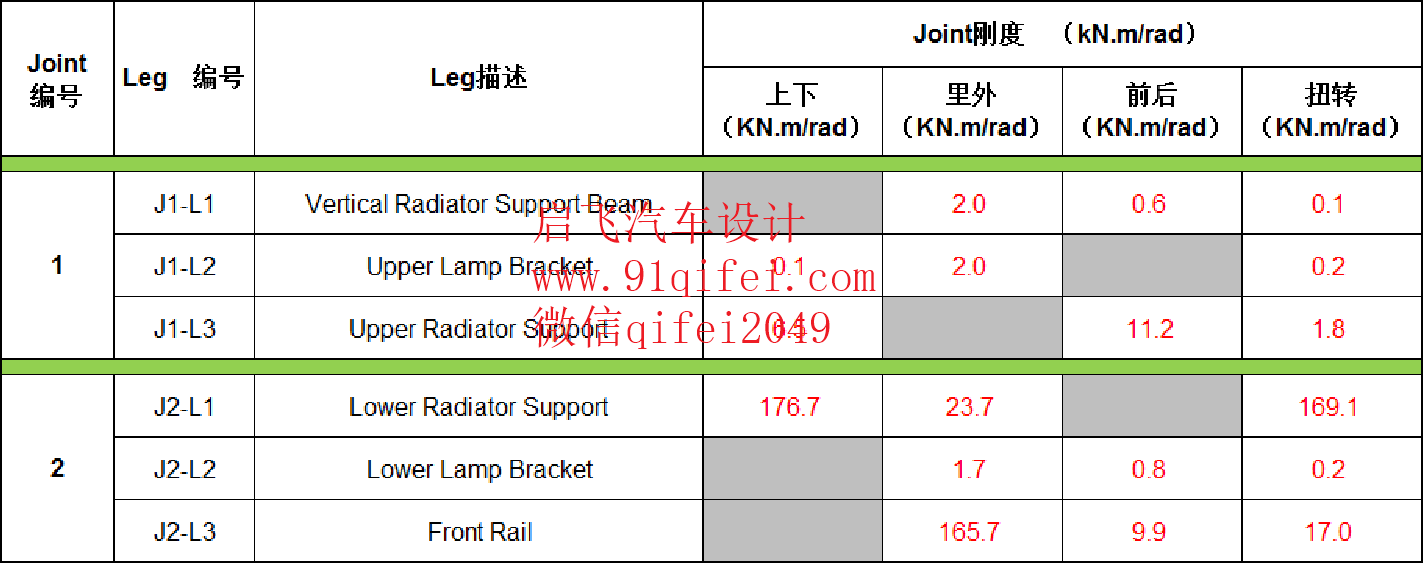

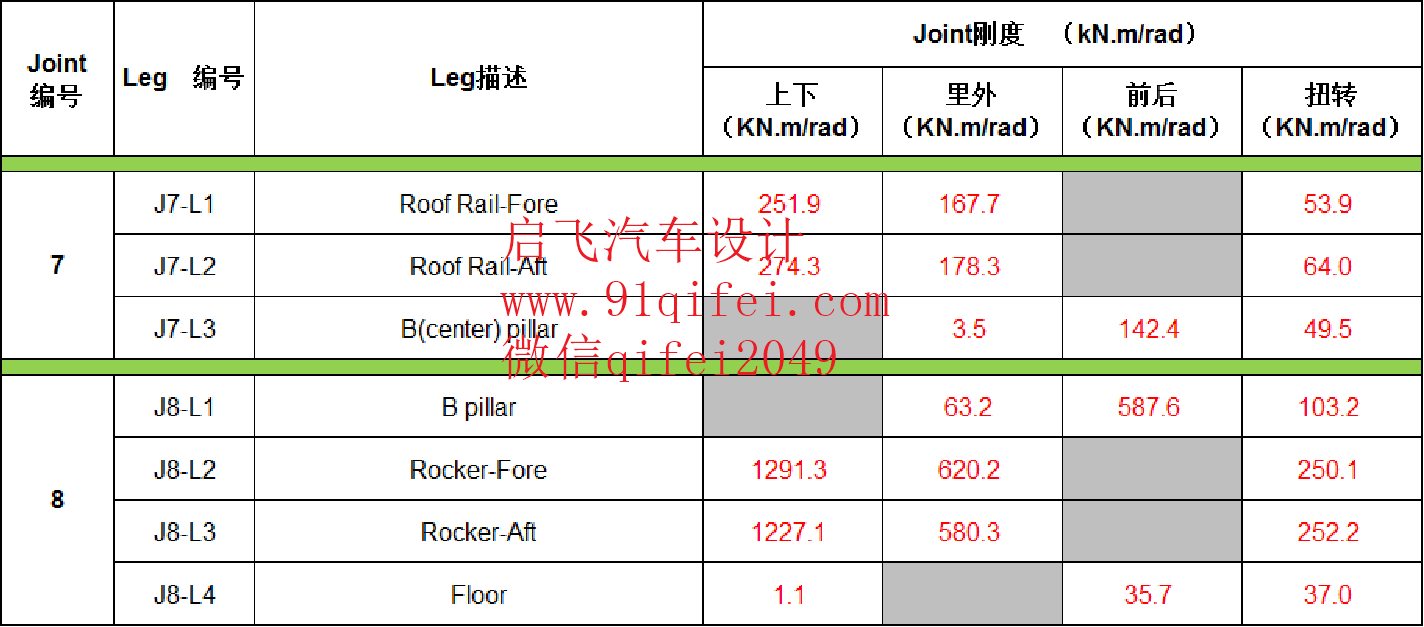

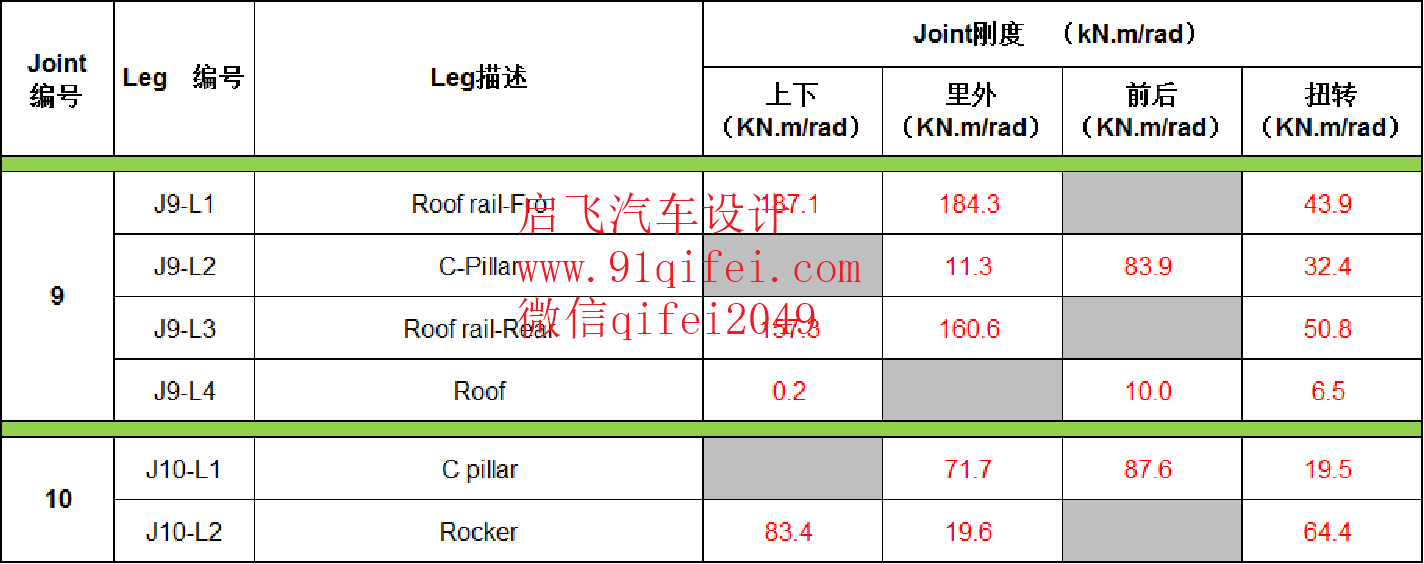

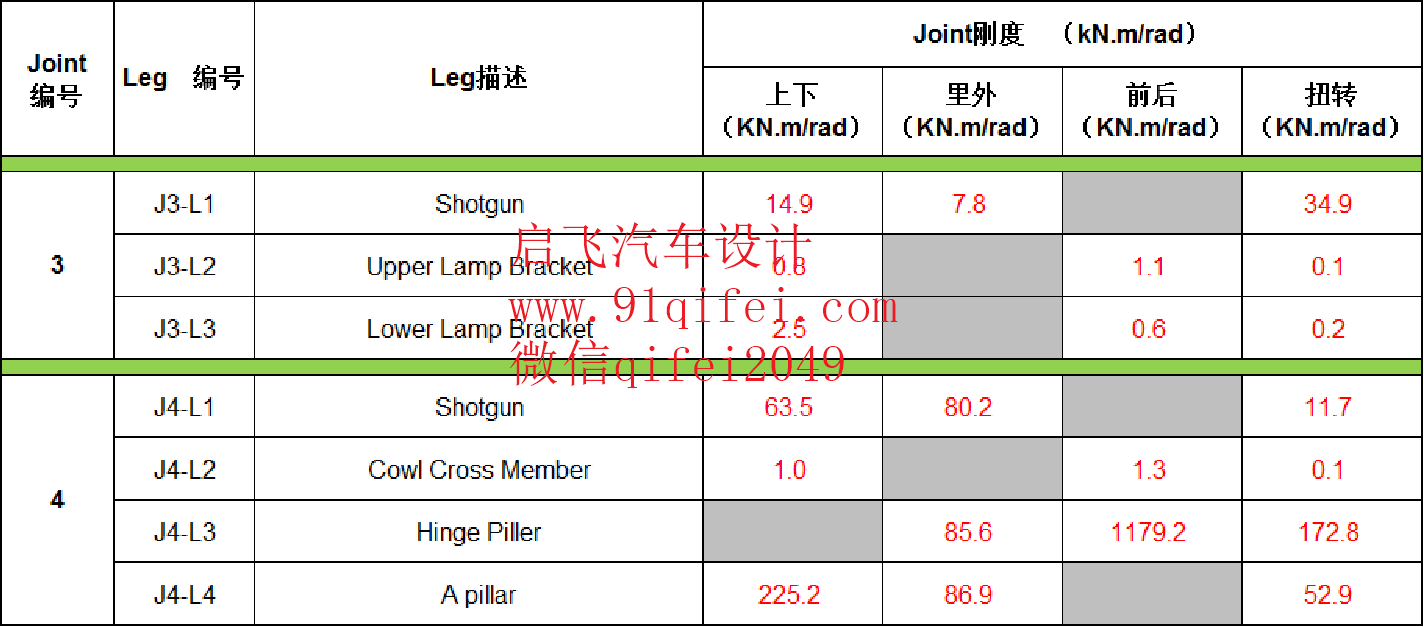

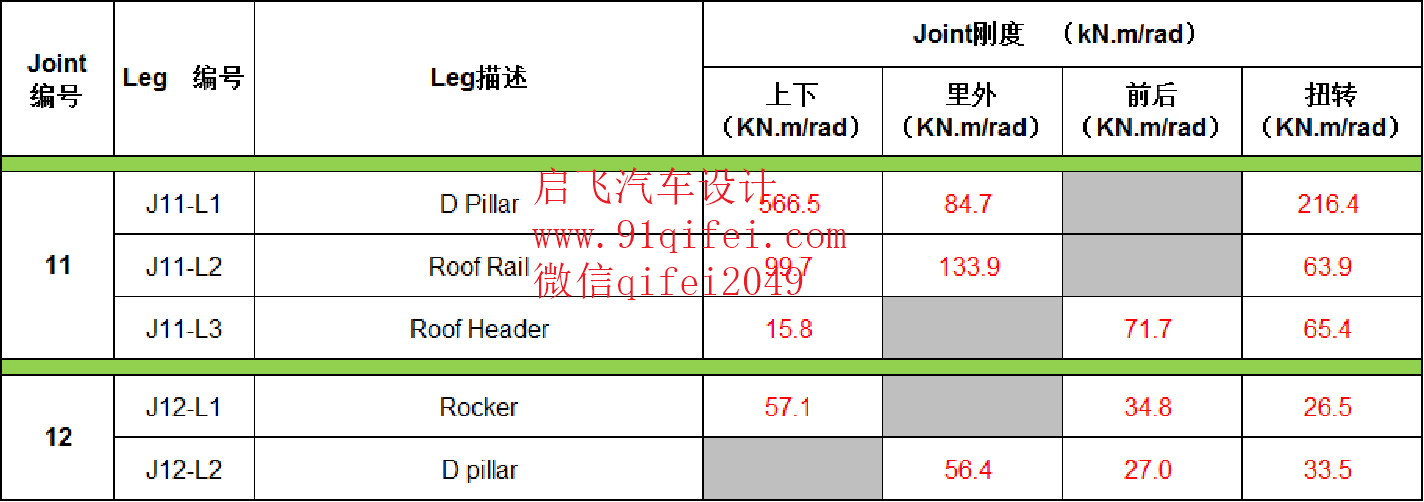

三、计算结果




四、结果分析

 对参考车白车身上主要接头（Joint）进行刚度分析，分析结果如上表所示。
该分析结果为设计车提供参考依据。
