汽车设计实战-汽车CAE知识连载07-白车身安装点局部刚度分析

2020-05-23171作者：启飞汽车设计

汽车设计实战-汽车CAE知识连载07-白车身安装点局部刚度分析

一、分析目的

二、材料属性

三、有限元模型

四、边界条件

五、位置描述

六、计算结果

一、分析目的

对参考车白车身安装孔进行局部刚度分析，以了解其刚度特性，为白车身结构设计提供参考依据。

二、材料属性

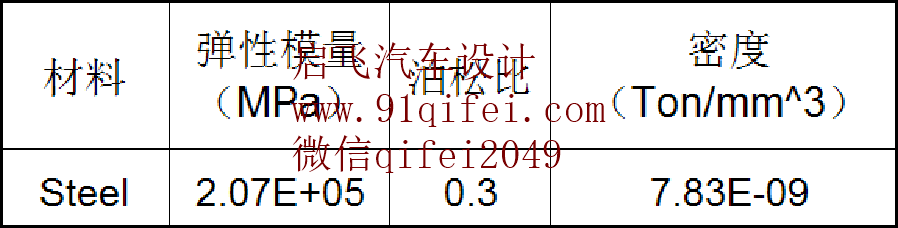

白车身所用材料及对应材料的力学特性如下所示：

三、有限元模型

四、边界条件

约束：

副车架与车身连接处约束全部自由度，前减振器与后弹簧支座处约束平动自由度。

载荷：

白车身的安装孔分别施加垂直于其安装面的载荷300N。

五、位置描述

六、计算结果
