汽车设计实战-汽车CAE仿真知识连载05-白车身模态分析

2020-05-2357作者：启飞汽车设计

汽车设计实战-汽车CAE仿真知识连载05-白车身模态分析


一、分析目的

二、材料属性

三、有限元模型

四、边界条件

五、计算结果

六、结论


一、分析目的
对参考车白车身（BIW/BIP）进行模态分析，求得其固有频率及振型，进而了解白车身的振动特性，为结构设计提供参考依据。

二、材料属性

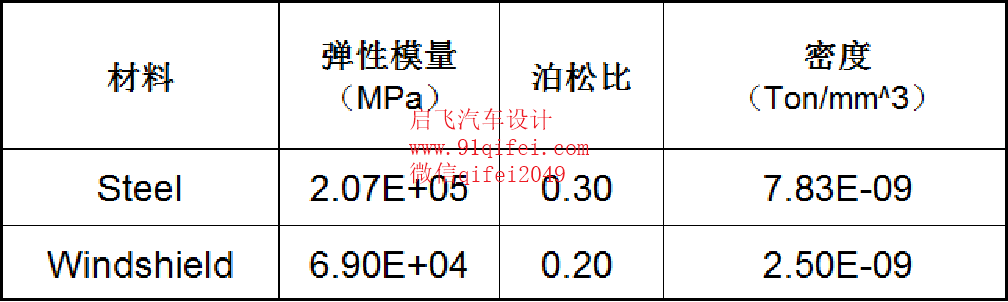

白车身（BIW/BIP）所用材料如下所示：

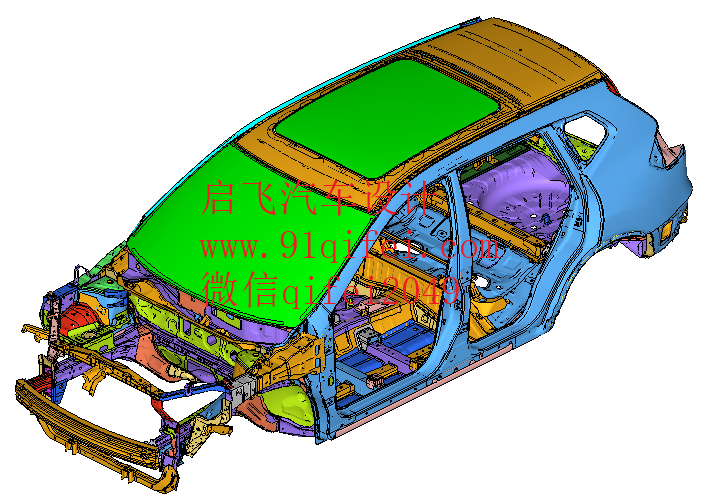

三、有限元模型
BIW
BIP


四、边界条件
    自由模态，无需任何载荷。
BIW
BIP

五、计算结果

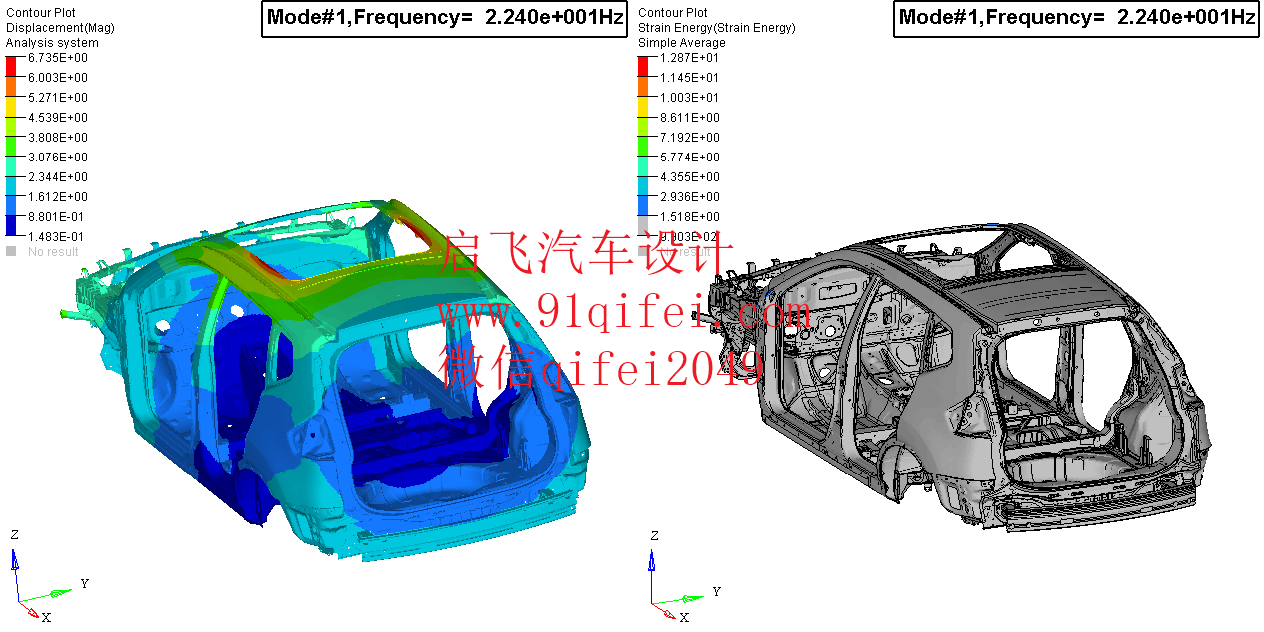

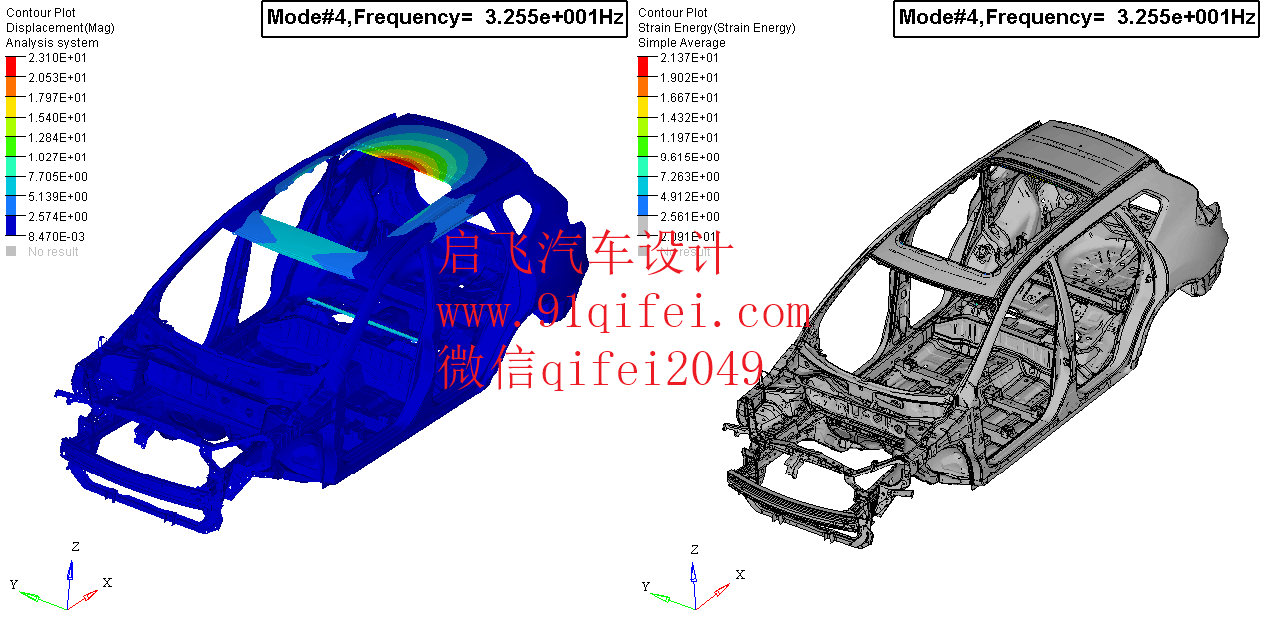

振型描述：局部模态—BIW

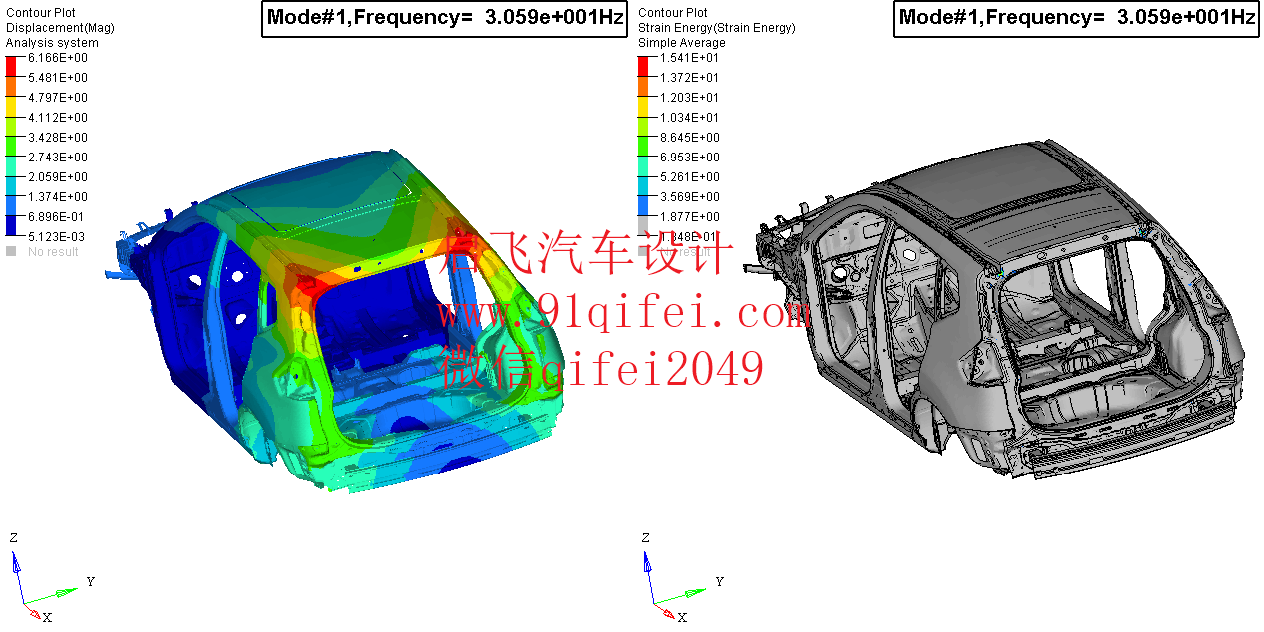

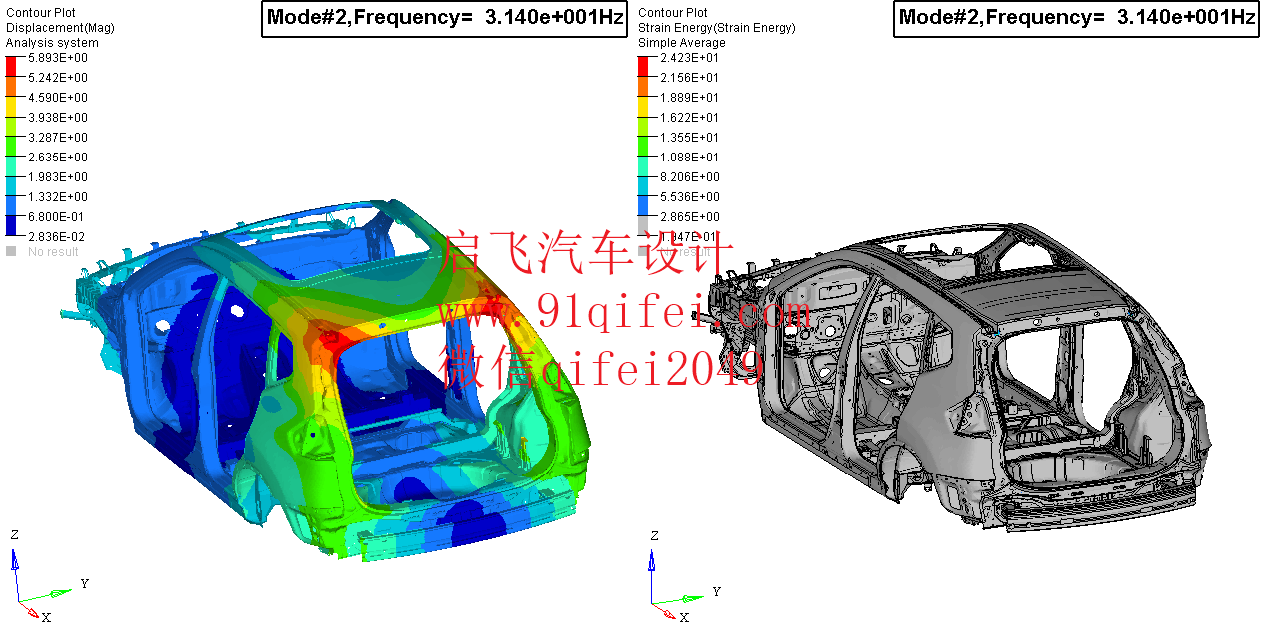

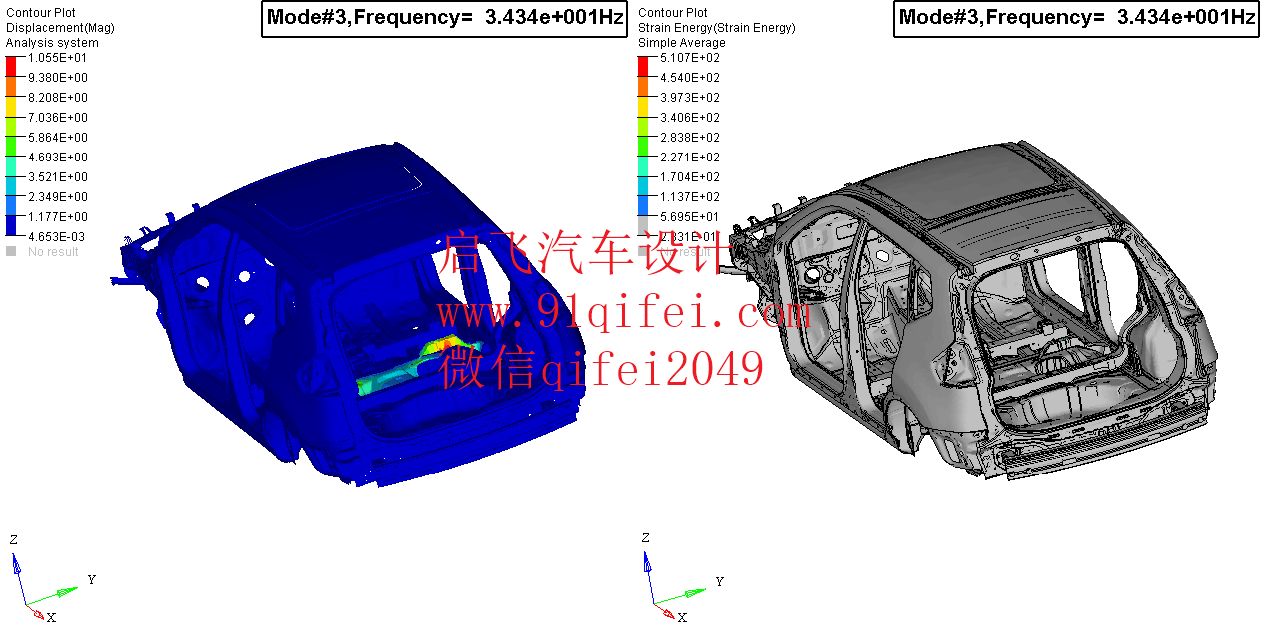

振型描述：一阶扭转—BIW

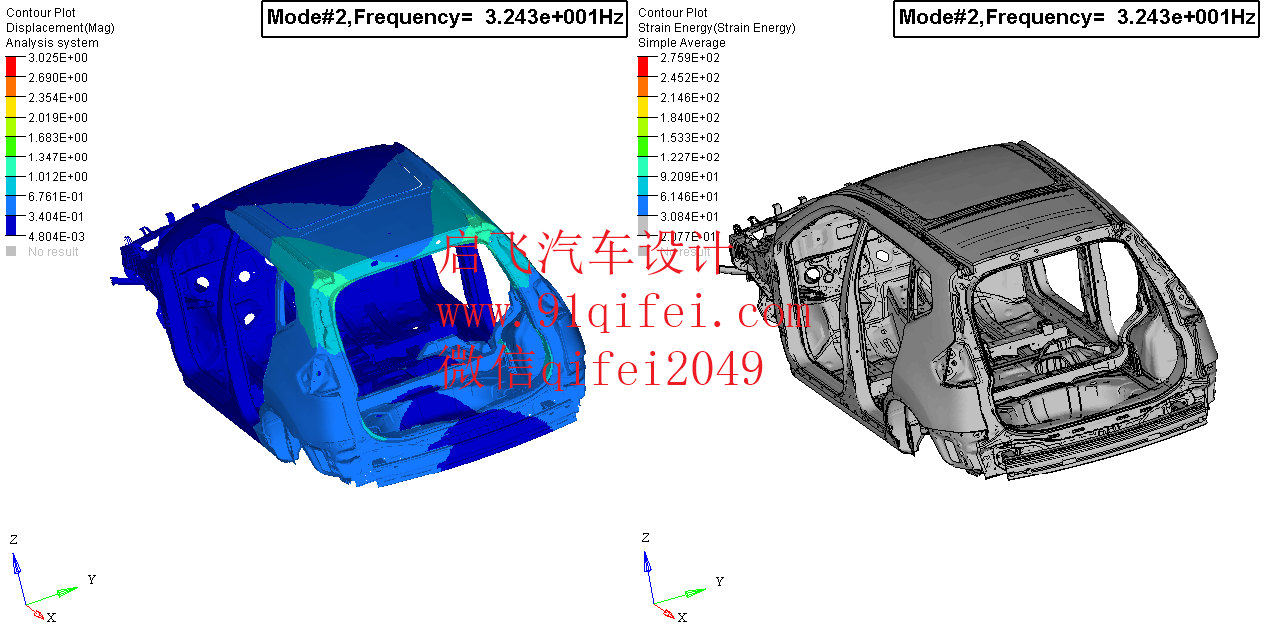

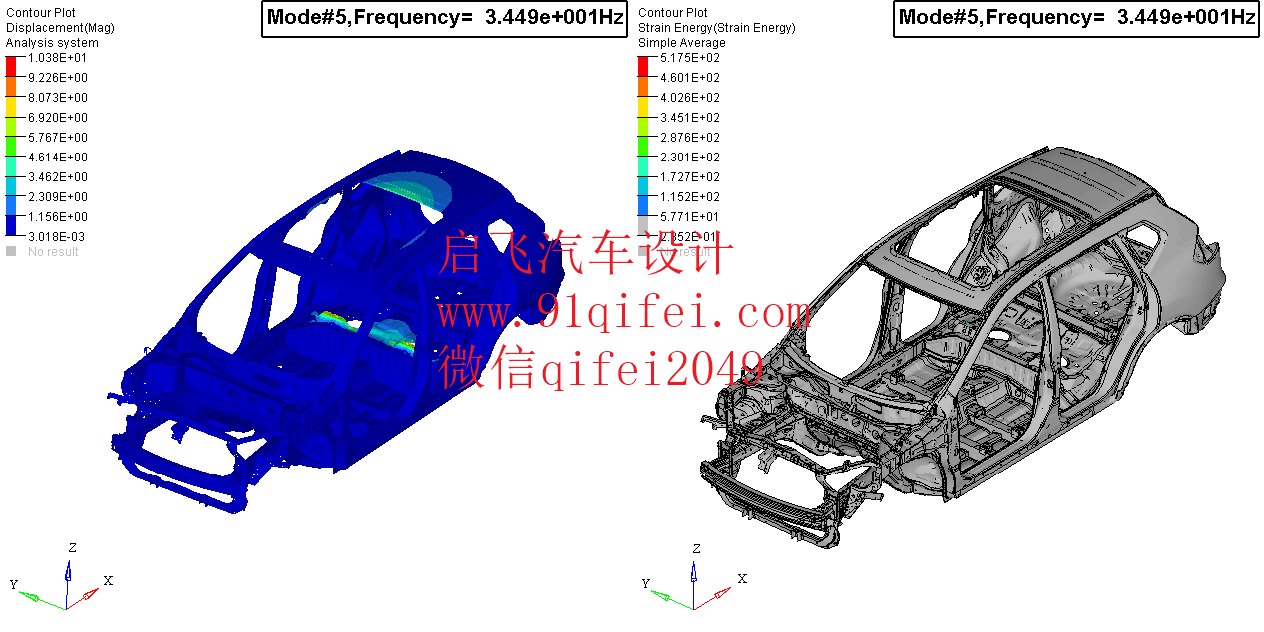

振型描述：局部模态—BIW

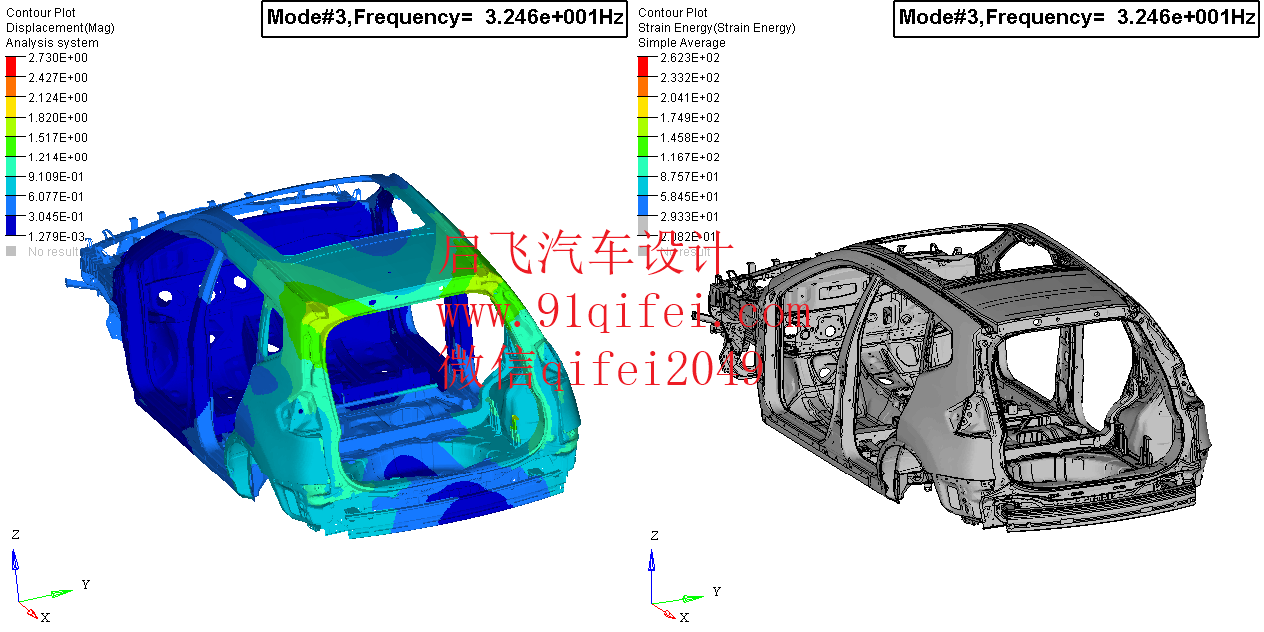

振型描述：局部模态—BIW
振型描述：局部模态—BIW

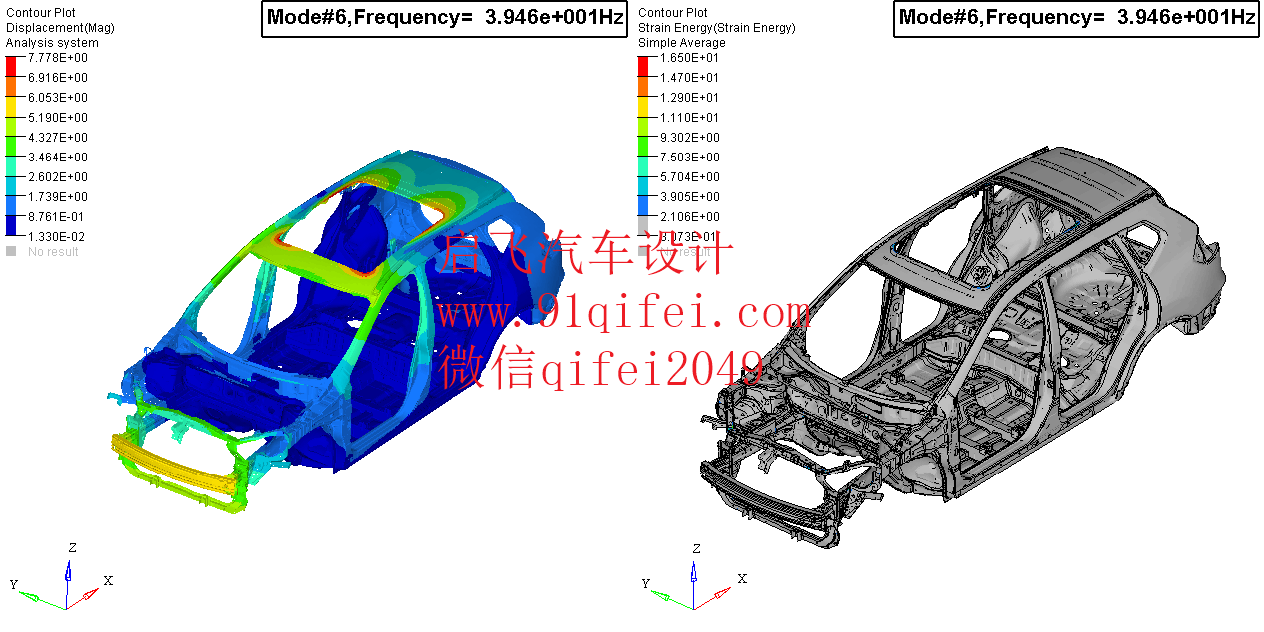

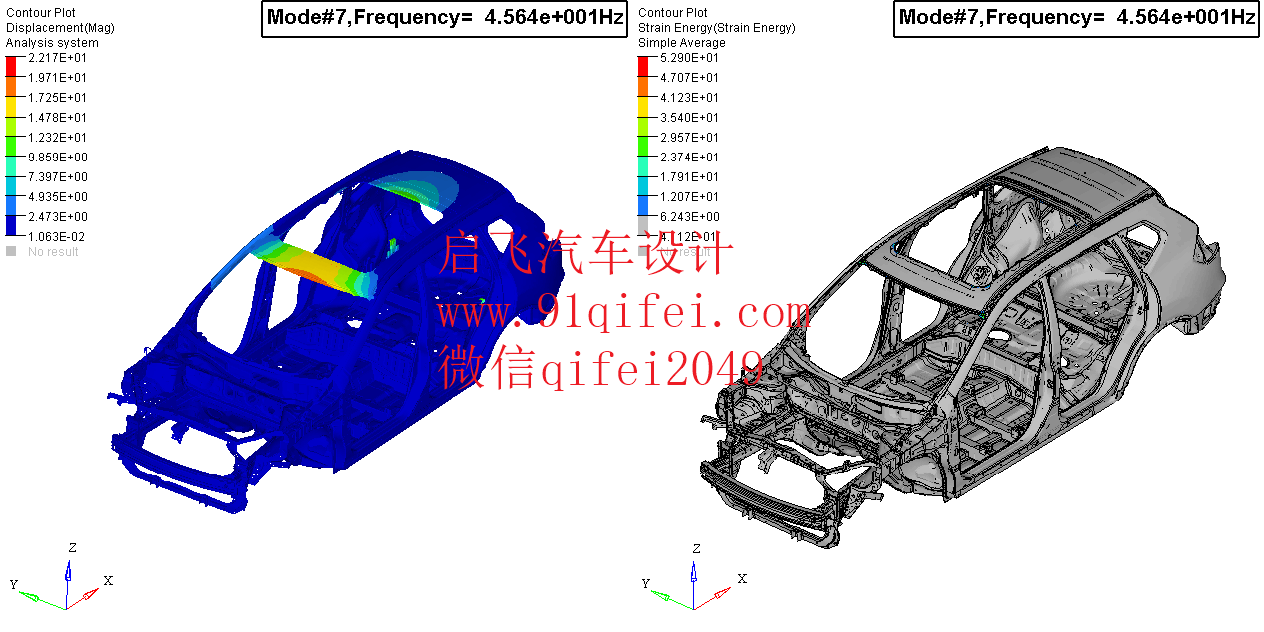

振型描述：窗框扭转—BIW

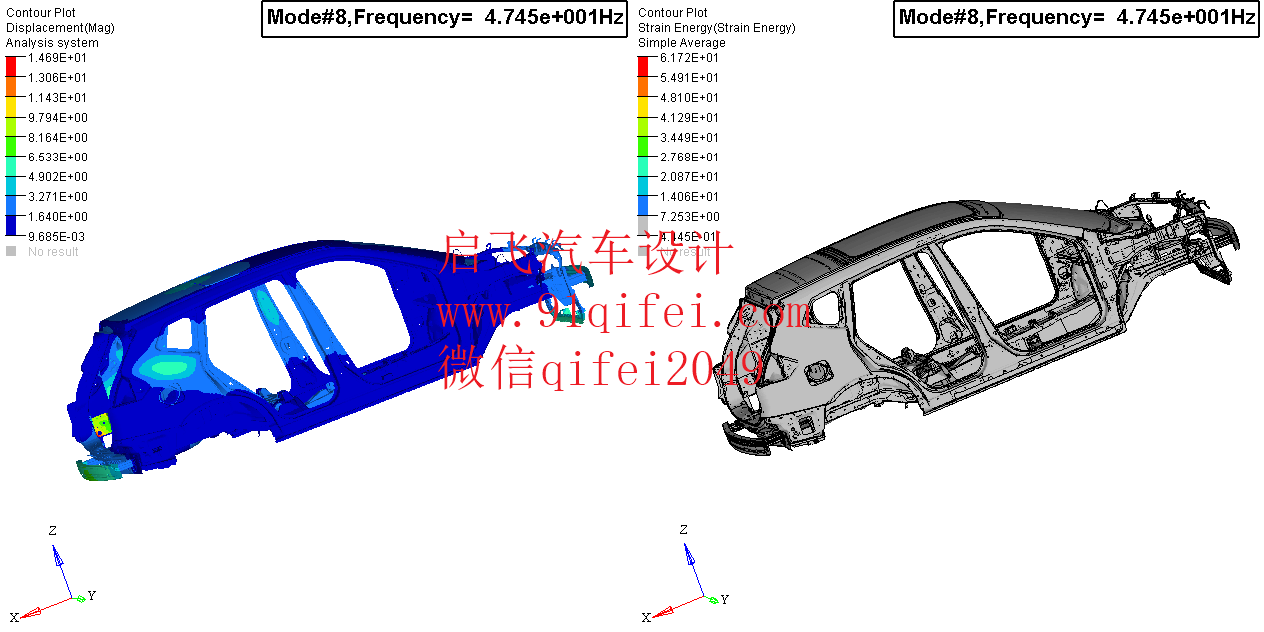

振型描述：一阶弯曲—BIW
振型描述：一阶扭转—BIP
振型描述：局部模态—BIP
振型描述：局部模态—BIP

振型描述：一阶弯曲—BIP
六、结论

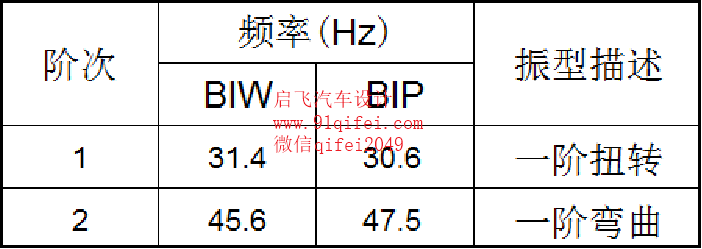

对参考车白车身（BIW/BIP）进行自由模态分析，结果如下表所示：



该分析结果为设计车提供参考依据。
