白车身所用材料及对应材料的力学特性如下所示：




三、有限元模型

四、边界条件

扭转刚度

约束：在第一横梁中点处及后弹簧支座处分别施加下图所示的约束；

变形云图-扭转刚度

六、结论

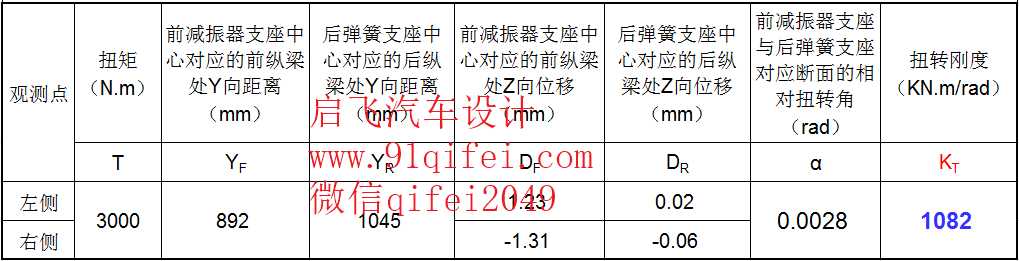

刚度计算-扭转刚度

        通过公式α=DF/YF-DR/YR，得出前减振支座中心与后弹簧支座中心点对应断面的相对扭转角约为0.0028rad。
