汽车总布置：驾驶员前方视野校核实战

2020-05-15117作者：启飞汽车设计

汽车总布置：驾驶员前方视野校核实战

1 目的
2 参考标准
3 技术要求
3.1 驾驶员前方180°范围内直接视野
3.2 驾驶员视野校核状态的确定
3.3 校核结果
4 结论

1 目的

校核S12标杆车驾驶员前方视野是否符合法规要求。

2 参考标准

GB 11562—2014 汽车驾驶员前方视野要求及测量方法

3 技术要求

3.1 驾驶员前方

3.1.1风窗玻璃透明区

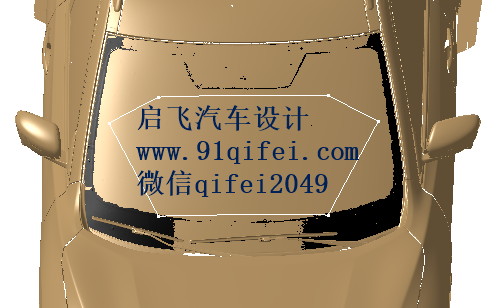

风窗玻璃透明区至少应包括风窗玻璃基准点连线所包围的面积。这些基准点是：
　　a．V1点水平向前偏左17°的基准点a；

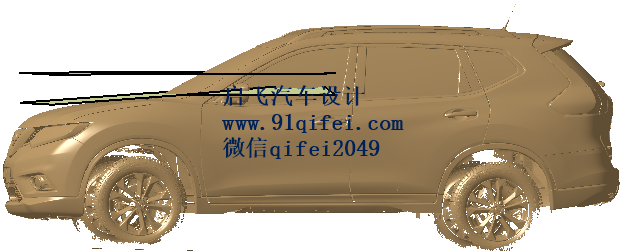

　　b．V1点向前沿铅垂面偏上7°的基准点b；
　　c．V2点向前沿铅垂面偏下5°的基准点c；
d．在汽车纵向对称平面另一侧，应增加3个辅助基准点a′，b′，c′，它们与a,b,c三个基准点相对称。
3.1.2 A柱双目障碍角

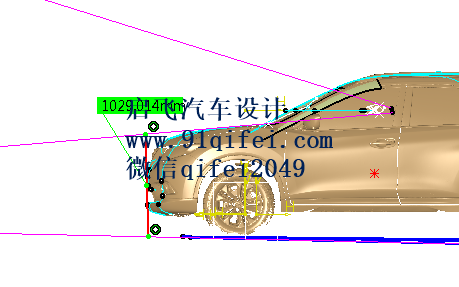

a．A柱S1截面：从Pm点向前作与水平面向上成2°的平面，过此平面与A柱相交的最前点作水平截面；
　　b．A柱S2截面：从Pm点向前作与水平面向下成5°的平面，过此平面与A柱相交的最前点作水平截面。

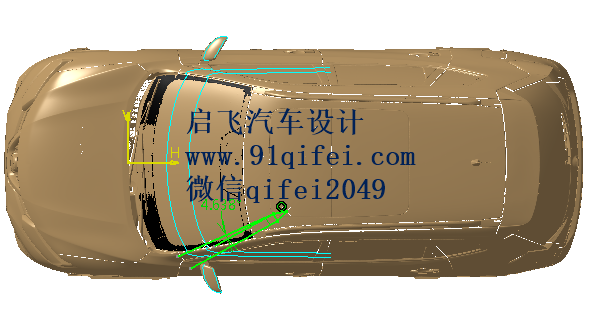

　　将S1、S2截面投影在P点所在的水平面内，双目障碍角在该平面内测量，每根A柱双目障碍角不得超过6°。若两柱相对汽车纵向铅垂面是对称的，则右柱不需要再测量。汽车不得有两根以上的A柱。
3.1.3前方视野

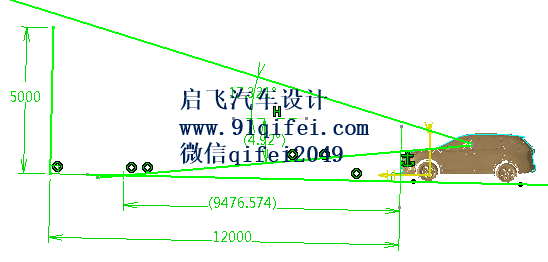

在驾驶员前视野180°范围内，在通过V1的水平面下方和通过V2的三个平面（三个平面都和水平面向下成4°夹角,其中一个平面垂直于Y基准平面，另两个平面垂直于X基准平面）上方的范围内，除了A柱、三角窗分隔条、车外无线电天线、后视镜和风窗玻璃刮水器等造成的障碍外，不得有其它障碍。但是以下情况除外：
　　a．直径小于0.5mm的嵌入式天线，或小于1.0mm的印刷式天线，不认为是视野障碍；
b．无线电天线的导线一般不得进入5.4规定的A区，但是导线直径小于0.5mm时，可允许三根导线进入，此种情况不认为是视野障碍；
c．最大直径为0.03mm，导线是竖直的，最小间距1.25mm，或导线是水平的，最小间距2.0mm的除霜及除雾导线，不认为是视野障碍。

3.2 驾驶员视野校核状态的确定

（1）R点位置
本标杆车型，前排座椅靠背角为23°，前排座椅水平调节范围为260.9mm，整车坐标系下的R点坐标为：1296，-370,413。
（2）V点位置
在座椅靠背角为25°时，V点相对于R点坐标的值见表1：
表1 V点相对R点位置

V点	X	Y	Z
V1	68 mm	-5 mm	665 mm
V2	68 mm	-5 mm	589 mm

当座椅靠背角不为25°时，V点坐标按照表2进行修正：
表2

靠背角（°）	水平坐标 △X	垂直坐标 △Z	靠背角（°）	水平坐标 △X	垂直坐标 △Z
5	-186 mm	28 mm	23	-18 mm	5 mm
6	-177 mm	27 mm	24	-9 mm	3 mm
7	-167 mm	27 mm	25	0 mm	0 mm
8	-157 mm	27 mm	26	9 mm	-3 mm
9	-147 mm	26 mm	27	17 mm	-5 mm
10	-137 mm	25 mm	28	26 mm	-8 mm
11	-128 mm	24 mm	29	34 mm	-11 mm
12	-118 mm	23 mm	30	43 mm	-14 mm
13	-109 mm	22 mm	31	51 mm	-18 mm
14	-99 mm	21 mm	32	59 mm	-21 mm
15	-90 mm	20 mm	33	67 mm	-24 mm
16	-81 mm	18 mm	34	76 mm	-28 mm
17	-72 mm	17 mm	35	84 mm	-32 mm
18	-62 mm	15 mm	36	92 mm	-35 mm
19	-53 mm	13 mm	37	100 mm	-39 mm
20	-44 mm	11 mm	38	108 mm	-43 mm
21	-35 mm	9 mm	39	115 mm	-48 mm
22	-26 mm	7 mm	40	123 mm	-52 mm

所以在本标杆车型中，V1点的坐标为：X=1296+68-18=1346，Y=-370-5+0=-375，Z=413+665+5=1083，即（1346，-375,1083）；V2点的坐标为：X=1296+68-18=1346，Y=-370-5+0=-375，Z=413+589+5=1007，即（1346，-375,1007）。
（3）P点位置
在座椅靠背角为25°，且座椅水平调节范围不超过108mm时，P点相对于R点坐标的值见表3：
表3 P点相对R点位置

P点	X	Y	Z
P1	35 mm	-20 mm	627 mm
P2	63 mm	47 mm	627 mm
Pm	43.36 mm	0 mm	627 mm

当座椅靠背角不为25°时，P点坐标也按照表2进行修正；
当座椅水平调节范围≥108mm时，P点位置参照表4进行修正：
表4 P点修正值

座椅水平调节范围	△X
108 mm～120 mm	-13 mm
121 mm～132 mm	-22 mm
133 mm～145 mm	-32 mm
146 mm～158 mm	-42 mm
158 mm以上	-48 mm

所以在本标杆车型中，P_m点的坐标为：X=1296+43.36-18-48=1273.36，Y=-370+0+0+0=-370，Z=413+627+5+0=1045，即（1273.36，-370,1045）。
（4）E点位置
E1、E2距P1各为104mm，E1距E2为65mm；
E3、E4距P2各为104mm，E3距E4为65mm；
