汽车总布置-标杆车外部凸出物法规校核（更多汽车设计实战请加启飞汽车设计官网微信qifei2049）

1目的

2参考标准

3技术要求及校核结果

3.1技术要求

3.2校核结果

4结论



1  目的

校核S12标杆车外部凸出物是否符合法规要求。

2  参考标准

GB 11566-2009   乘用车外部部凸出物

ECE-R26         关于就外部凸出物方面车辆认证的统一规定

3  技术要求及校核结果

3.1 技术要求

3.1.1 外部凸出物法规不适用于在汽车满载、车门、车窗及各种入口的盖板均处于关闭状态时，外表面位于以下位置的零部件：

3.1.1.1 高于地面2m的零部件；

3.1.1.2 低于底线的零部件；

3.1.1.3 在工作状态或静止状态下，均不能被直径为100 mm 的球体所触及的零部件。

3.1.2 一般规定：圆角半径大于2.5mm。

3.1.3 特殊规定：

3.1.3.1 装饰件：高度h≤10mm；

3.1.3.2 前照灯：圆角半径≥2.5 mm；

3.1.3.3 格栅及缝隙：当距离在25mm~40mm 之间时，其外边缘的圆角半径不得小于lmm；若缝隙宽度等于或小于25 mm 时，其外边缘的圆角半径不得小于0．5mm；

3.1.3.4 风窗刮水器：护罩≥150 mm，圆角半径≥2.5 mm；

3.1.3.5 保险杠：圆角半径≥5 mm；

3.1.3.6 手柄、铰链、各种盖子：凸出高度≤40mm；

3.1.3.7 车轮、车轮螺母、轮毂罩盖、车轮装饰罩：不应有尖锐凸出物，不允许用蝶形螺母，不得凸出车身外表面在水平面上的投影；

3.1.3.8 金属板件的边缘：必须翻边；

3.1.3.9 车身板件：加强筋圆角半径不允许小于凸出高度的1/10；

3.1.3.10 空气及雨水导流板：两侧导流板朝外边缘圆角半径≥1 mm；

3.1.3.11 千斤顶支撑架和排气管：凸出位于其正上方的底线垂直投影的距离，不得大于10 mm；

3.1.3.12 进排气风门片：圆角半径≥2.5 mm；

3.1.3.13 顶盖：带有活动天窗的顶盖，只考虑在其关闭时位置；

3.1.3.14 车窗：应没有任何外露的边缘朝向前方，任何部分不得凸出汽车最外边缘；

3.1.3.15 号牌支架：圆角半径≥2.5 mm：

3.1.3.16 行李架及雪橇架：圆角半径≥2.5 mm；

3.1.3.17 天线：帽的圆角半径≥2.5 mm，距最外边缘向内100 mm。

3.2 校核结果

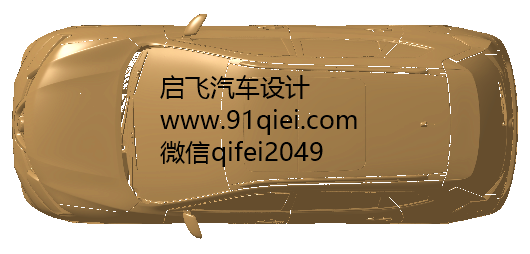

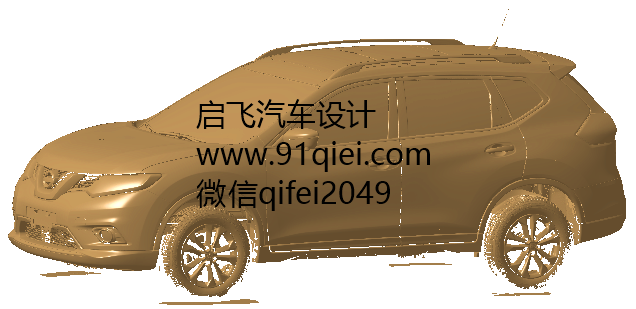

图1 外观

针对外部凸出物分析，主要检查前后保险杠、格栅、牌照支架、前锋窗玻璃刮水器、车门外开手柄、加油口盖、车轮、雨水导流板、车身板件加强筋等，如上图1所示。

3.2.1 装饰件



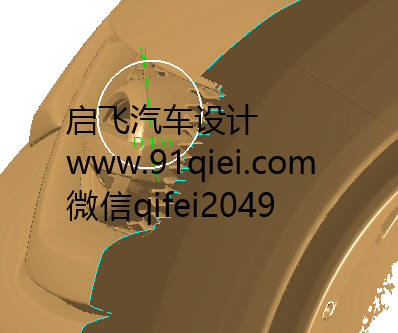

图2 格栅亮饰条、雾灯装饰罩

如图2所示，装饰件满足法规要求。

3.2.2 前组合灯

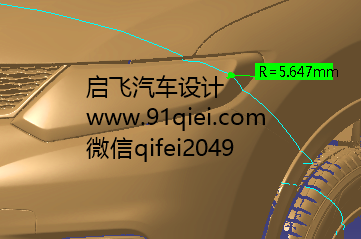

图3 前组合灯

如图3所示，S12车型不存在凸出的遮光板及光圈，圆角满足要求。

3.2.3 格栅及缝隙

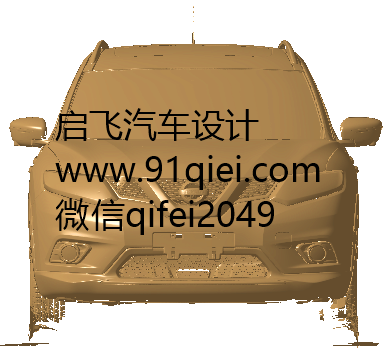

图4 前上格栅

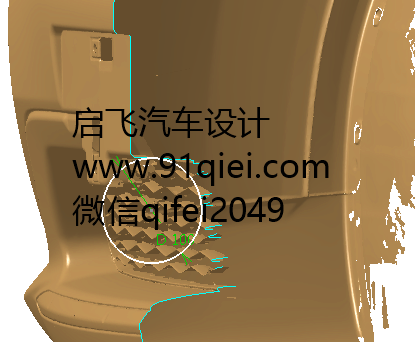

图5 前下格栅

如图4、图5所示，前上、下格栅均可以用直径为100mm的球触及到，因点云上无法测量格栅间隙和圆角，故在点云上不作校核，以后在数据上校核。

3.2.4 风窗刮水器

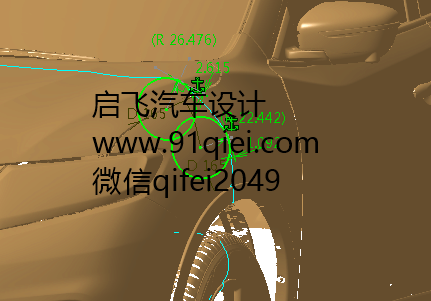

图6 前风窗玻璃刮水器

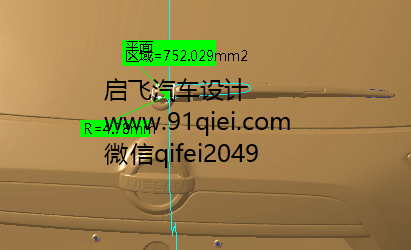

图7 后窗玻璃刮水器



如图6、图7所示，前风窗刮水器转轴低于机舱盖，符合法规要求；后风窗玻璃刮水器转轴圆角半径和面积均符合法规要求。

3.2.5 保险杠

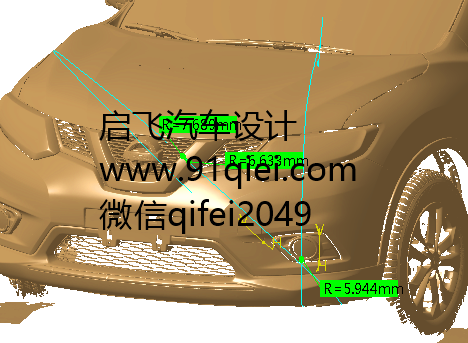

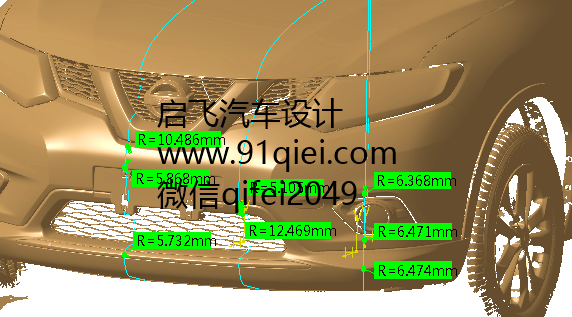

图8 前保险杠

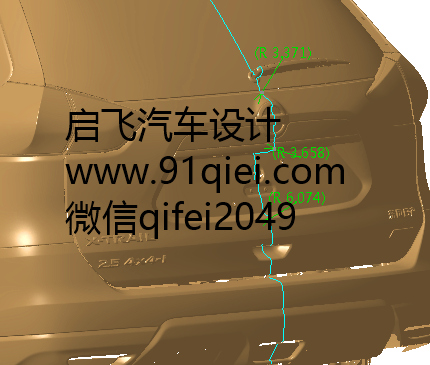

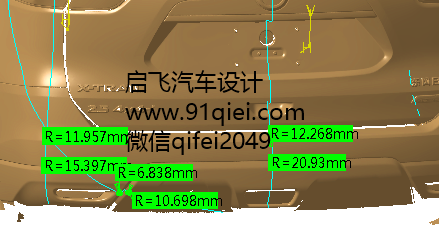

图9 后保险杠

如图8、图9所示，前后保险杠圆角半径满足要求。

3.2.6 手柄、加油口盖



图10 前后车门外开手柄

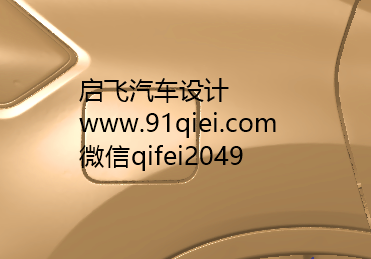

图11 加油口盖

如图10所示，手柄满足要求。

如图11所示，加油口盖与车身表面平行，且无明显凸出，满足要求。

3.2.7 车轮、车轮螺母、轮毂罩盖、车轮装饰罩

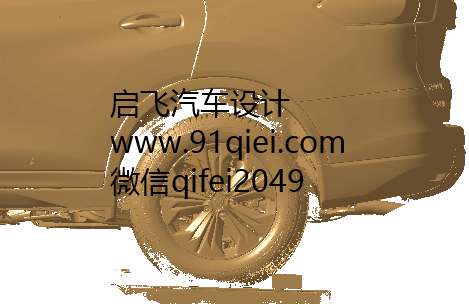

图12  车轮

如图12所示，车轮没有凸出车身外表面在水平面上的投影，满足要求。

3.2.8 金属板件的边缘

    如图1所示，车身外覆盖件的边缘均已翻边，满足要求。

3.2.9 车身板件



图13 发动机罩外板和前翼子板加强筋

如图13所示，车身板件加强筋圆角半径满足要求。

3.2.10 空气及雨水导流板

如图1所示，S12车型无导流板朝外。

3.2.11 千斤顶支撑架和排气管





图14 排气管

如图14所示，千斤顶支撑架和排气管均满足凸出要求。

3.2.12 进排气风门片

S12车型外部无进排气风门片。

3.2.13 顶盖



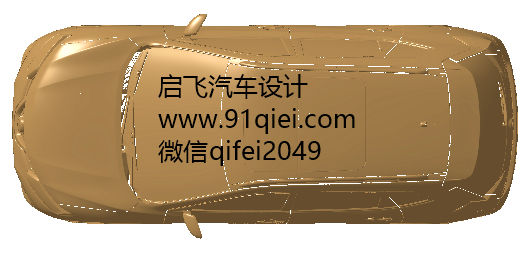

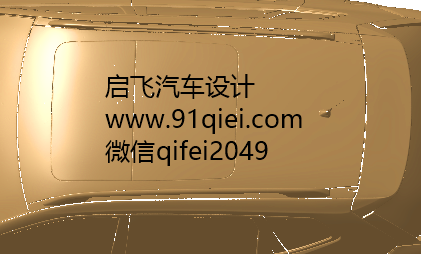

图15 天窗

标杆车配置双天窗,后天窗为固定式,如上图所示,天窗在关闭状态时，表面与车顶齐平，且无明显凸出，满足法规要求。

3.2.14 车窗



图16 车窗玻璃

如图16所示，车窗玻璃满足要求。

3.2.15 后背门



图17 后背门加强筋

如图17所示，后背门圆角半径满足要求。

3.2.16 行李架及雪橇架



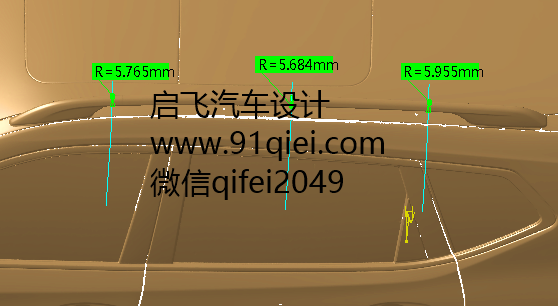

图18 行李架

如图18所示，行李架圆角满足要求。

3.2.17天线



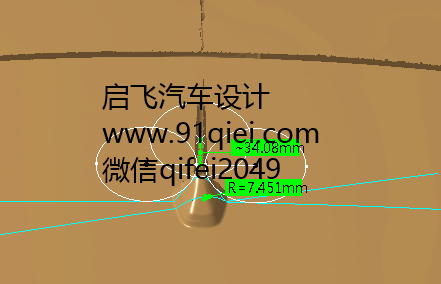

图19  天线

如图19所示，天线位于前排座椅之后，在车辆纵向中心平面上，底座凸出高度和顶端圆角均满足法规要求。

4  结论

综上所述，标杆车外部凸出物满足法规要求。
