汽车线束布置设计指南-连载06：门线束的布置

一、概述

门线束相对较小，考虑的问题也相对较少，但是门上的运动机构及板金较多，要充分考虑这些内容。

二、门上的基本电器件

门上主要电器件为，玻璃升降开关及电机，电动后视镜，喇叭，门锁，闭锁器，门槛灯，侧转向灯，儿童安全开关等

三、门线束的基本走向。

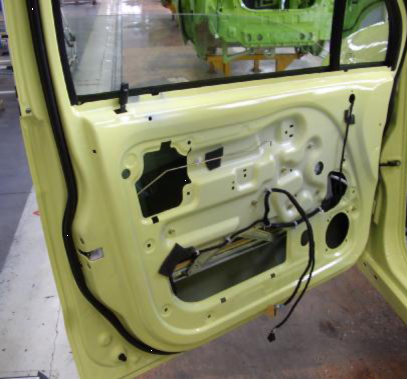

上图为S11 左千门线束的布置， 门线束经室内入车门后固定于门内板上，在过板金处加海面胶条保护。同时给安装在门护板上线束留足够的裕度，保证其安装。

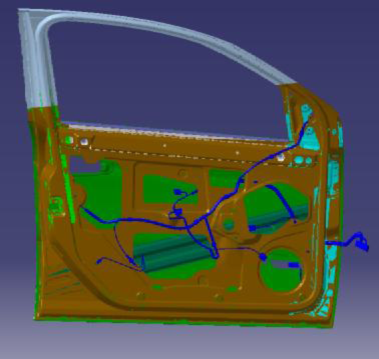

M11 室内线束布置，线束进门后，固定于门内板上，所有门上的卡子，均为长圆孔，保证其线束的走向，红色部分线束向下弯曲，目的是为了让进入门里的水，从最低处流走而不至于流向插件。

四、门线束布置应注意的问题

门本身是个运动机构，所我们需要考虑门橡胶件和接口的设计，保证不在运动的过程中产生干涉和摩擦；同时，由于橡胶件是暴露在外边的，会有雨水等落在橡胶件上，所以要考虑橡胶件的密封和孔的相对位置，在设计中，尽量使门的过孔低于车身的过孔；
