汽车线束布置设计指南-连载04：仪表线束的布置
一、概述
仪表台集中全车大部分的操作开关和显示装置，聚集了多个控制单元，同时，线束对接的部分也往往设计在仪表台的两侧，所以，仪表台线束是整车最为复杂的线束之一。在线束设计应给与充分的重视和考虑。
二、仪表台的基本电器件
在仪表台中，主要有以下的电器件：HVAC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）
三、仪表线束的基本走向。

仪表线束通常是沿着仪表台横梁进行布置，其主干固定在仪表台横梁之上，各分支利用仪表台及其支架固定，以下是几种车型的仪表台线束布置固定：

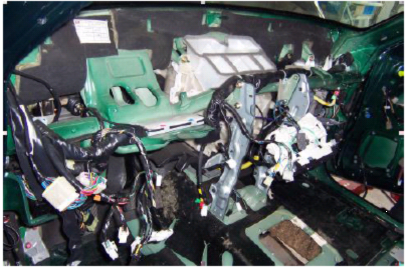

B11 仪表线束沿仪表台横梁布置，其对接件分布在左右两侧，其余分支固定于仪表台及其相关之架上。

帕杰罗的仪表线束布置，沿仪表台横梁布置，各分支点固定在仪表台横梁及相关的支架上。
四、仪表线束布置应注意的问题
仪表线束大都沿仪表台横梁布置，也可和室内线束合为一体，但是在仪表台线束的布置中应考虑的问题如下：首先，仪表线束插件众多，是整车线束中插件最为集中的部分，所以在布置线束的时候要做好各插件的区分，避免相同插件的使用；
如有则用布置或者颜色区分开来；其次，线束的装配，在仪表线束的装配中，采用不同装配方式，就应采用不同的线束设计布置方法，如对接件，打铁的位置，线束分支的固定等；再次，很多的开关都是在仪表装好以后再将开关装上，这样在线束设计的时候，必须把这些线束留长，裕度放大。最后，仪表台下对接件多，需要充分考虑其固定，必要时应设计线束槽和线束支架。
