    纯电动汽车的结构布置各式各样, 图1所示为纯电动汽车的基本结构。 该驱动系统主要由三个子系统组成, 分别为电力驱动系统、 能源系统和辅助系统。

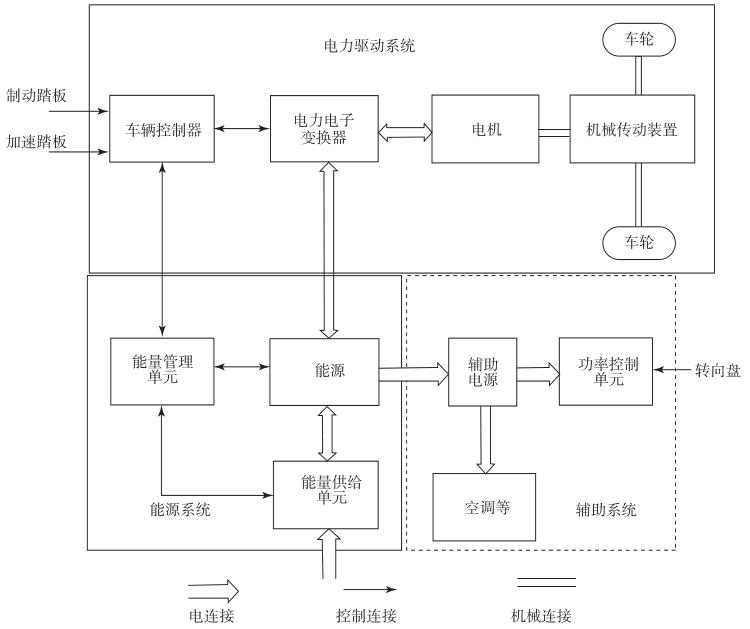

图1 纯电动汽车的基本结构

    电力驱动系统由车辆控制器、 电力电子变换器、 电机、 机械传动装置和驱动轮组成。 电力驱动系统中的车辆控制器根据来自加速踏板和制动踏板的信号,控制电力电子变换器进行工作, 使得由能源单元提供的直流电源变为适当的交流电源,从而按照驾驶员期望的输出转矩来驱动电动机, 再经过机械传动装置来驱动车轮, 使车轮前进或后退。
    能源系统包含能量管理单元、 能量供给单元和能源单元。 在纯电动汽车中, 再生制动会导致反向功率流, 这时能量管理单元与车辆控制器相配合, 实现再生制动及其能量的回收;能量管理单元与能量的燃料供给单元一起控制能量的供给, 并监视能源的使用情况。 能源系统为整车所有系统提供电力供应。
    辅助系统由辅助电源、 功率控制单元、 空调等部分组成。 辅助电源为车辆中的辅助设备提供不同电压等级的所需电压。
