在设计前期还要对前保险杠的询边条件有所箪握。煳边条件主要是指前保险杠询 边的零件及其设计进度，以及与这些周边零件的设计间隙。



前保险杠周边零件：翼子板，发动机舱盖，前大灯，雾灯，探测雷达，挡泥板等。 了解各周边零件的设计进度，设计完了的调入作为前保险杠设计的边界条件及硬点， 未设计完成的与对方设计人员进行沟通，彼此了解设计思路，以便可以同步设计，最 后配合不会出现大的问题。设计过程中也要不断更新周边零件的数模，保证设计过程 中所用的数模都是最新的。



与周边零件的设计间隙：



与翼子板的间隙轿车〇.5-3mm 与前大灯的间隙：2.54mm 与发动机舱盖间隙：8-15mm 与雾灯的间隙：2-3mm



以上述间隙数据为依据，检査外表面上的分缝线的合理性。



下面进行详细设计步骤的介绍：



步骤丨： 反复拆装参考样车，吃透样车安装结构，能参照样车设计的尽量参照。



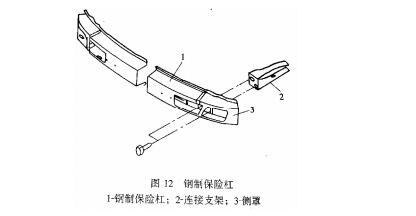

掌握在关键位罝的尺寸位置关系，避免以后参考设计时出现“形象而神不象”的现象， 从而不给以后的实际装车留下隐患。进行主断面的设计，请专家参与讨论，确定保险 杠的安装结构，及与周边各件的关系。



步骤2: 收集各个周边零件的最新设计数模，分别放到不同的层中，并将各个层



用零件名称来命名，以便设计过程中快速的调用。



步骤3 根据外形造型特征，确定前保险杠的主脱模方向，一般情况下都为X方向。 有些保险杠要求双色喷涂，双色喷涂的分界线处就会有一条沟槽，这样的保险杠的脱 模方向要根据沟槽方向而定。



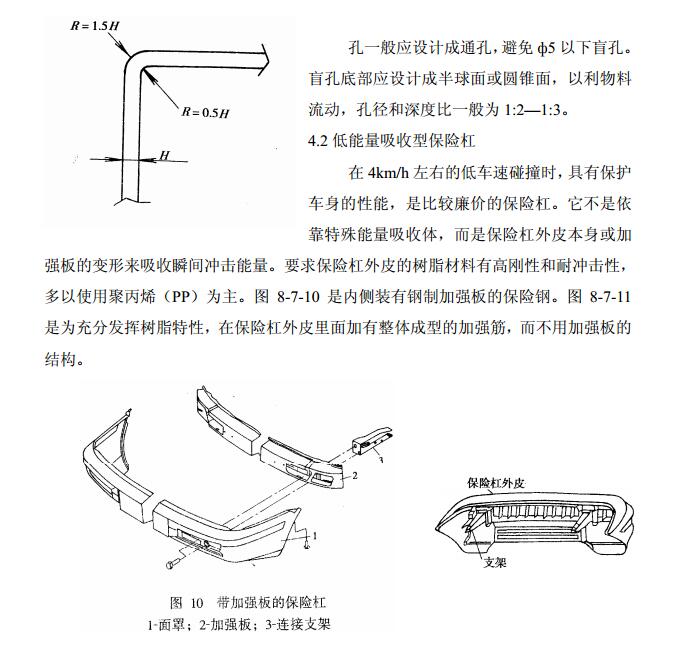

步骤4:确定保险杠的厚度，把外表面增厚成实体。



步骤5:根据校核过的外表面上的分缝线进行煳圈翻边的设计，综合考虑与周边零件 的配合关系的情况下，给翻边加适当的脱模斜度，两侧与挡泥板配合的翻边不宜太高， 满足与挡泥板的安装空间就可以，尽量减少模具两侧的滑块行程。



步骤5:进风格栅的设计，根据造型要求，可以是整体式的，也可以单独设计成一 个件，然后用卡接的方式连接到保险杠本体上，注意卡接时，装配方向为X方向，周 圈装配间隙为〇.5-1_。
