汽车工程之----一前门护板设计过程的设计构想（2）【启飞专业知识系统分享-前门护板设计04】

2018-02-09125作者：启飞汽车设计

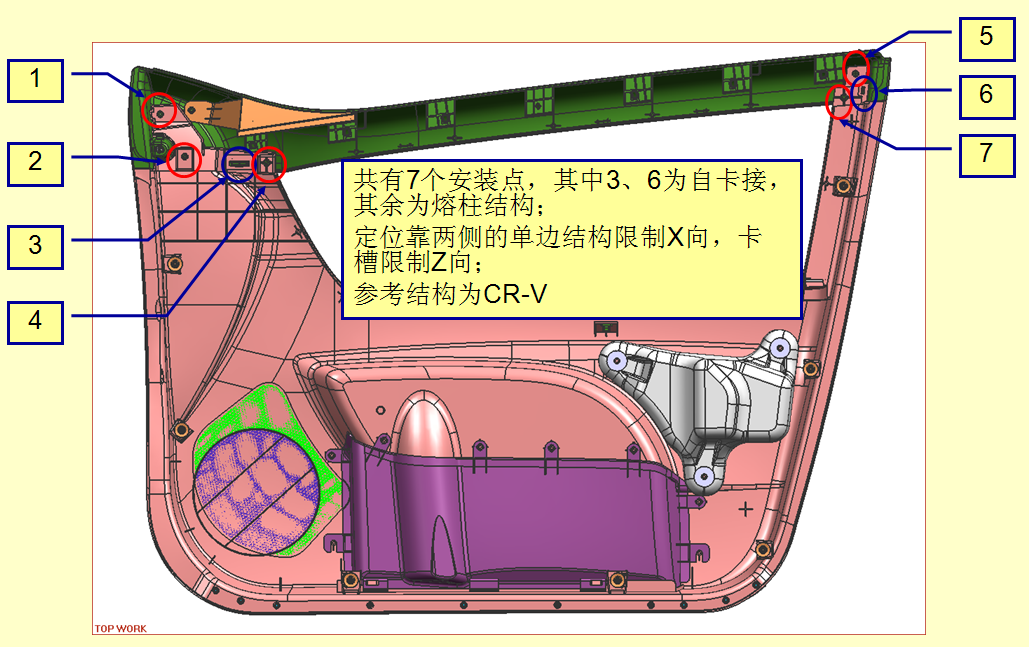

2)上下本体卡接参考CR-V门护板，如图

上下本体安装结构

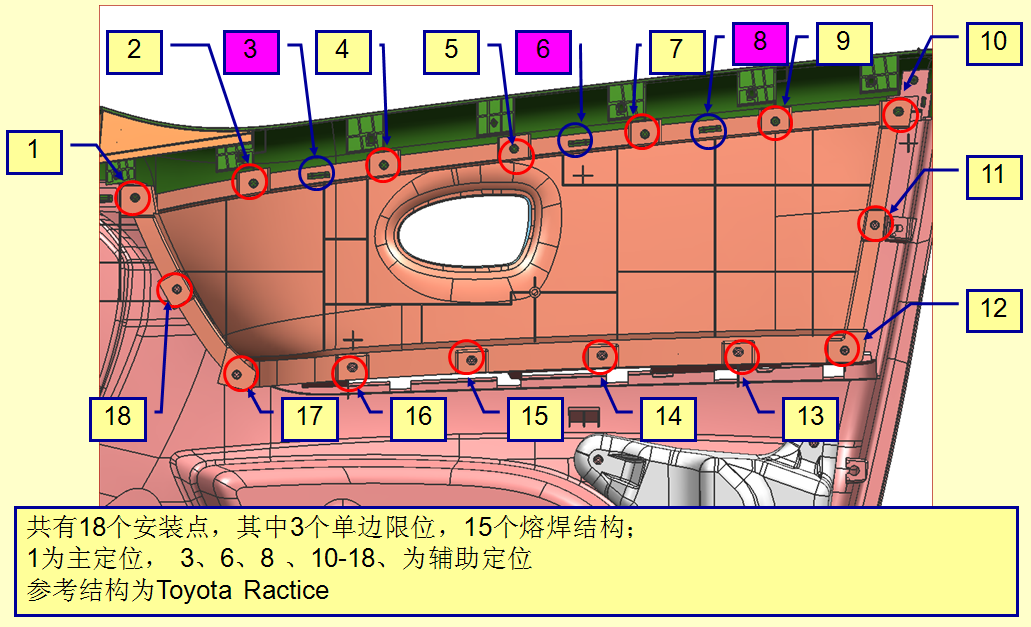

3)芯板安装结构设计构想：芯板安装结构参考丰田Ractice标杆车型。如图所

芯板安装结构

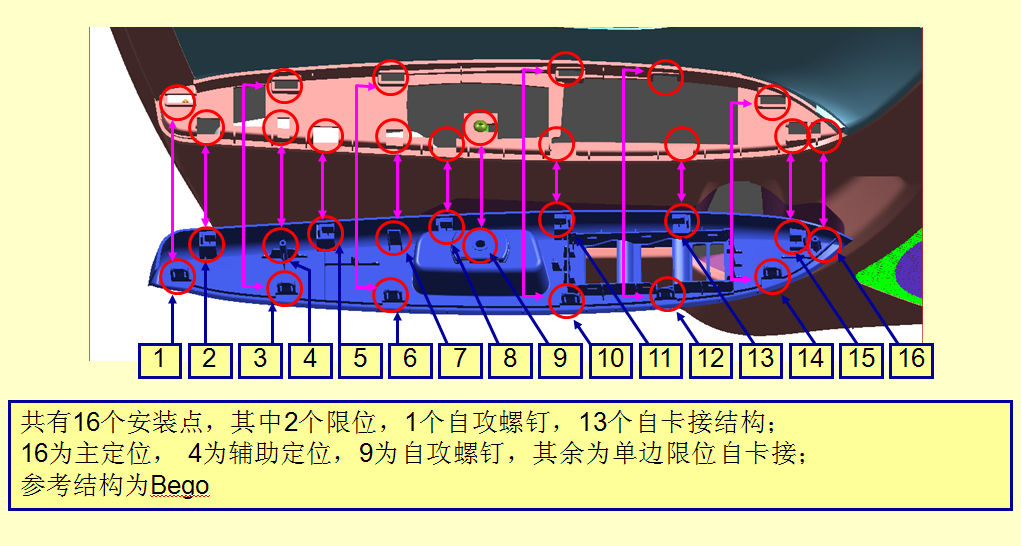

4)扶手安装结构设计构想：扶手安装结构参考大发Bego标杆车型。如图所

扶手安装结构

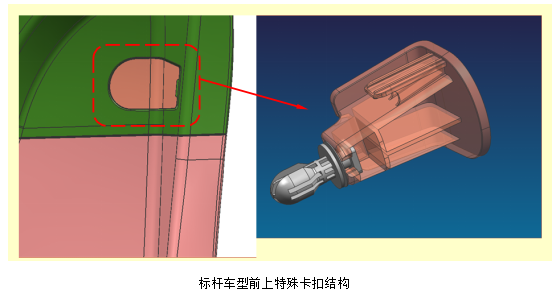

5)特殊卡扣结构：参考标杆车门护板结构，以保证安装工艺要求，如图所示。这种特殊卡扣的使用有一定的条件要求，请参看后面相关的“明装卡扣的采用条件”章节。

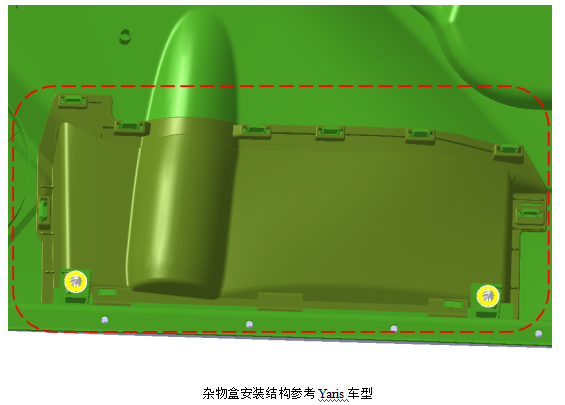

6)杂物盒结构设计构想：安装结构参考Yaris车型。如图所示。

汽车工程之----一前门护板设计过程的设计构想（2）【启飞专业知识系统分享-前门护板设计04】

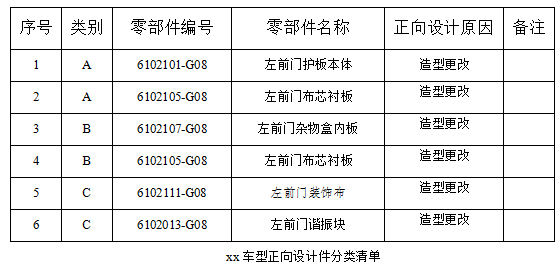

根据《正向设计零件的设计构想及审核规定》中要求，需列出前门护板正向设计零件关注度A/B/C类零件分类清单，便于讨论和审核。如下表所示。
