逆工程设计开发系统的槪念

2017-02-17169作者：启飞汽车设计

逆工程设计开发系统的槪念

逆工程设计始于逆设计。在汽车设计中,从汽车车身油泥模型中取三维数据，并以其作为各车身片制作模具的原始加工依据，这种逆设计方法在汽车工业中已沿用多年。随着数控加工技术、特别是快速成型技术的发展,逆设计方法与数控加工技术、快速成型技术紧密结合，成为产品开发中的一种敏捷方法。逆工程(Reverse Engineering, RE)则是该集成方法的统称。

逆工程也称反求工程，是应用于产品开发和制造的一种并行设计开发系统。它以三维测量和表面重构为核心，集光电测贵、计算机信息处理、数控加工、材料科学和快速模具制造等多种交叉技术为一体的高新技术，其主要特点为系统硬件的光机电一体化和软件的全数字化控制。它能快速、精确地完成各种形状产品的内外轮廊测量,并通过系统数据处理重构出产品的三维模型,还可以利用软件将三维数据转换为STL格式,用激光快速成型或数控加工作出实物，也就是说，逆工程系统是实物一数字模型一新产品的快速制造系统。

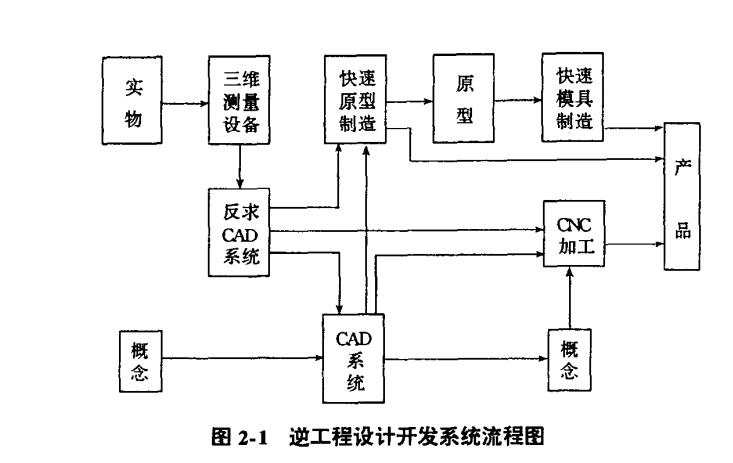

逆工程设计开发系统流程如图2-1所示。
