涂装之----汽车涂装工艺（1）【启飞专业知识系统分享-涂装01】

2017-10-05339作者：启飞汽车设计

一涂装的定义和功能

1 定义：

涂装是指将涂料涂覆于（基底表面）物面上，经干燥成膜的工艺；或将涂料在被涂物表面扩散开的操作。固化的涂料膜称为涂膜或漆膜，有两层或两层以上的涂膜组成的复合层称为涂层。

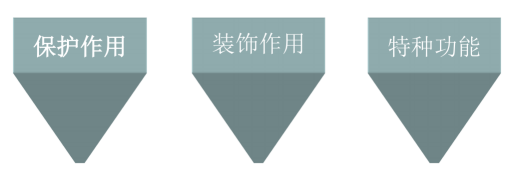

2 涂装的功能

涂装有两个重要作用：

①车防腐蚀

②增加美观。

另外还有③特种功能。

汽车是一种陆路交通工具，其使用的环境、气候、道路条件复杂而多变，为此它需要有良好的耐候、耐蚀、耐擦伤及抗石击的特性，即应在日晒、雨淋、风沙冲击、干湿交替、冷热变换、盐雾与酸雨侵蚀的环境下，具有良好的保光、保色、不粉化、不脱落、不起泡、不锈蚀能力。

此外，覆盖在车身表面的油漆涂装层还是汽车一层美丽的外装，对于绝大多数用户而言，往往外观是决定是否购买某车的主要因素。由此可见，汽车涂装应具有防护和装饰二大功效。汽车涂装工艺的重点就在于：在低污染、低成本的前提下实现对汽车车身及其他各总成部件最有效的防护并达到最佳的美化效果。

涂装工艺过程比较复杂，技术要求比较高。主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工艺等，整个过程需要大量的化学试剂处理和精细的工艺参数控制，对油漆材料以及各项加工设备的要求都很高，因此涂装工艺一般都是各公司的技术秘密。

汽车涂装工艺经历了100 多年的发展历程，其作业方式由最初作坊式的简单刷涂到简单喷涂再到适应于大量流水生产的现代化工业涂装；其作业内容也由最初的仅在需保护的工件表面刷上一层油漆到在工件表面先刷防锈漆再喷面漆发展到现在的“漆前处理——电泳——中涂——面漆” 等。

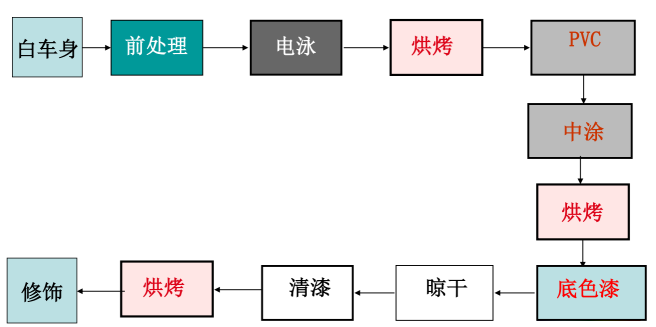

3 涂装工艺流程图

涂装涂层至少包括电泳底漆、中涂、色漆和清漆等四层。对于有密封要求的焊缝部位，在电泳底漆与中涂之间还要加涂PVC。为了适应用户对汽车外观质量越来越高及多样化的要求，汽车车身涂装的漆前处理、底漆阴极电泳工艺已实现全自动化，中涂与面涂工艺实现了静电自动喷涂、计算机智能化控制。汽车车身涂层质地（外观装饰性、耐腐蚀性、抗擦伤性等）得到了显著提高，车身保用期达到和超过了汽车的整体使用寿命。

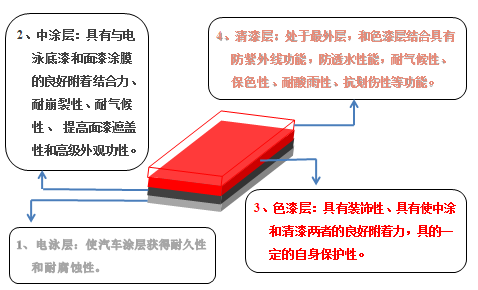

车身涂层的构成

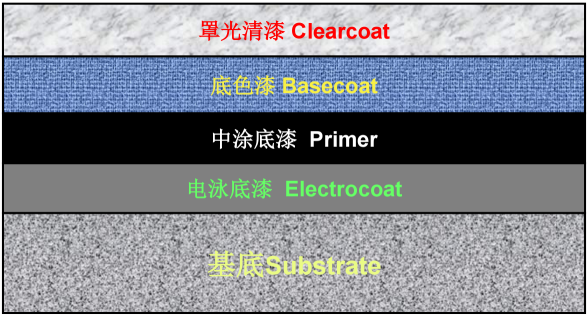

常规车身涂层情况

4 面漆的构成

面漆包括色漆层和清漆层二个层级，色漆层的主要作用是装饰，使车身美观好看；清漆层处于涂装的最外层，其主要作用是：防紫外线、防水的渗透、耐气候的蚕食、保色、耐酸雨、抗划伤等。

5 涂装技术特点

Rodip-Technology是涂装一个比较突出的特点，中文可译成全旋反向浸渍输送技术。全旋是指车身可以360°自由旋转，反向浸渍是指车身入槽时旋转180°后底部向上，尾部向前反向前进的。出槽时车身在连续旋转180°变为正常方向前进。

优点：节省投资；节能、节电；节省化学品；节水；槽液污染少；节省维修费；工艺选择性强；车身质量显著提高。
