汽车内外饰设计-连载07：外饰零部件设计参考之外后视镜设计

2020-02-24149作者：启飞汽车设计

汽车内外饰设计-连载07：外饰零部件设计参考之外后视镜设计

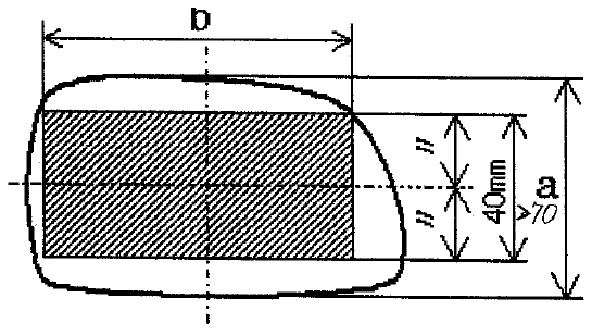

1、外后视镜尺寸的确定：

b≥130/（1+1000/r）mm

R:后视镜镜片曲率半径

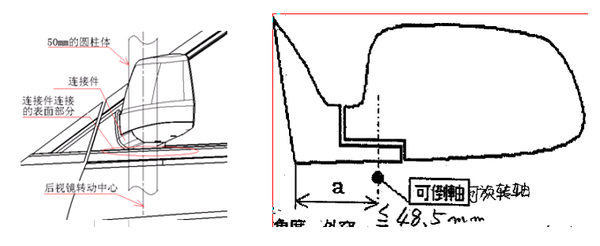

2、外后视镜转动中心确定（如图）：

外后视镜转动到连接件表面的距离a≤48.5mm

注：从外后视镜转动中心做一个R为50mm的圆柱，该圆柱体至少应切到连接

件所连接的表面部分。

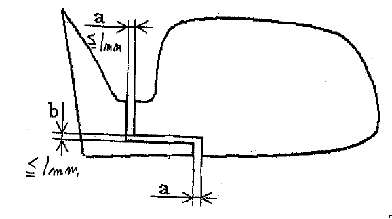

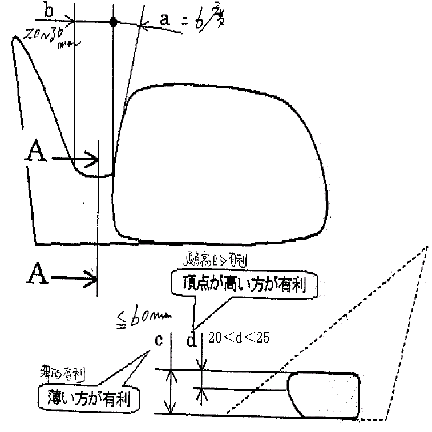

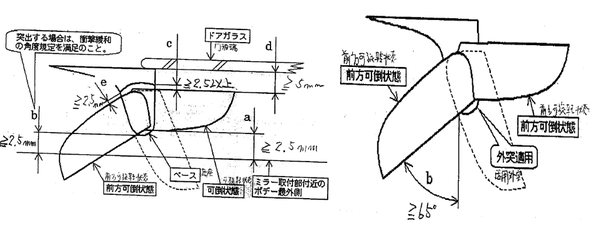

4、外后视镜座的尺寸及壳体的角度（如图）：

5、外后视镜壳体与后视镜座间的间隙（如图）：

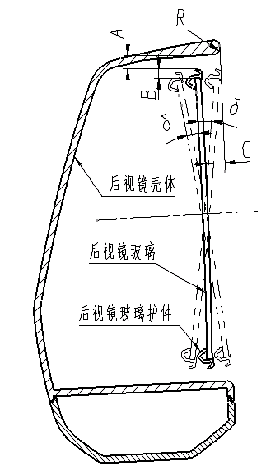

6、外后视镜镜片的翻转角度及与壳体间的间隙（如图）：

后视镜壳体过渡面R角≥2.6，一般R取2.6mm（法规要求R≥2.5）的大小：R

后视镜壳体与后视镜玻璃护件的间隙A：A=4mm

后视镜玻璃与后视镜玻璃护件的间隙B： B=4mm

后视镜玻璃距后视镜壳体纵向方向的距离C： C=8mm(注：一般在镜片转动后不超出壳体边缘为基准）

后视镜玻璃沿玻璃护件轴心上下左右方向旋转的角度δ：δ=8°

注：内后视镜设计可参考外后视镜相关规范

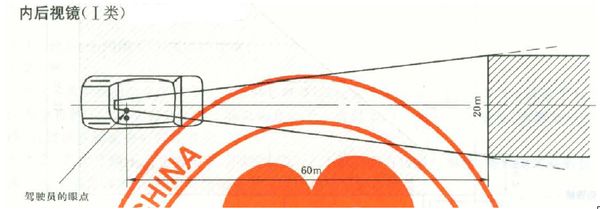

7、内后视镜视野校核：

8、外后视镜视野校核：

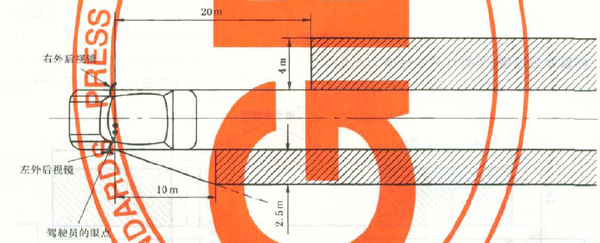

外后视镜视野校核（国标）Ⅱ类（M2、M3、N2、N3）

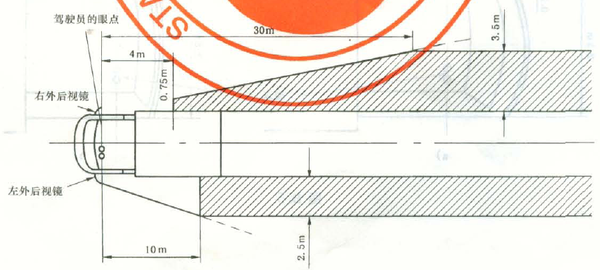

Ⅲ类（M1、N1）

外后视镜视野校核（欧标）

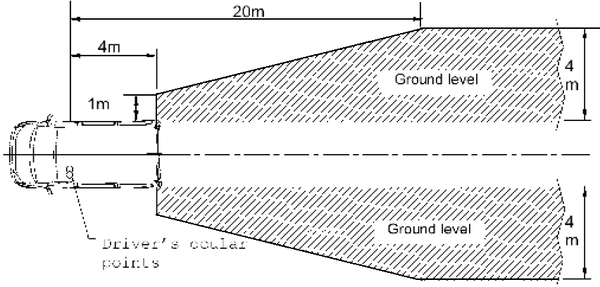

Ⅱ类（欧标）

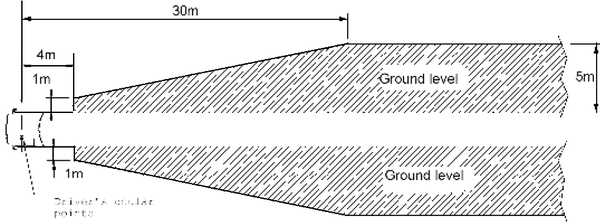

Ⅲ类（欧标）
