内饰迷宫件模块

一,迷宫功能结构概述

 1.1 迷宫结构定义
     功能件上的迷宫结构，是一种为了能够实现功能件打开关闭功能而设计的锁结构.
     迷宫锁止指在两个相互配合的零件上各设迷宫腔和走针，在其中一个主运动件实
     现单一运动过程中，走针在迷宫腔内运动，实现主运动件开起关闭性能的目的。

 1.2 迷宫结构应用

     迷宫结构主要应用在储物盒开启与开关上

 1.3 迷宫结构组成

     迷宫结构由迷宫腔与走针两部分组成.
     储物盒开启功能类开启的盒盖为主运动件,与之配合的为次运动件.
     开关类按压的开关为主运动件,与之配合的为次运动件.
     按运动方式分为旋转副与滑动副.



1.4 储物盒开启迷宫结构常见种类

      主运动件:

    次运动件:


     储物盒开启迷宫结构种类

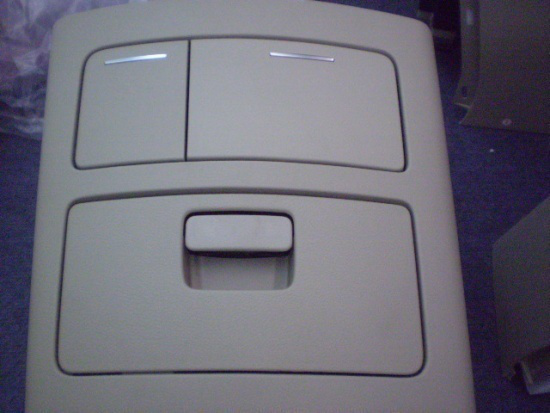

     258 Low Console 储物盒盖
     主件滑动,次件旋转

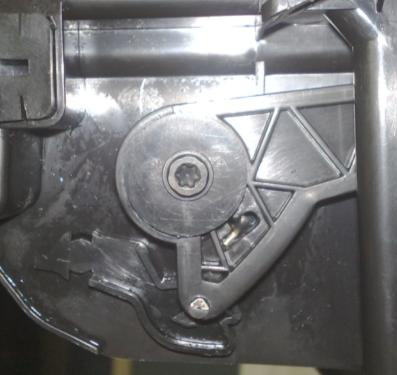

     258 Console 储物盒盖
     主件旋转,次件旋转


     通用车型上目前只有这两种结构的应用.

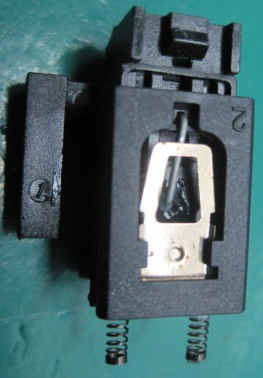

     258前阅读灯开关
     主件滑动,走针旋转
