汽车外饰之----前风挡下装饰板通风量要求及失效模分析【启飞专业知识系统分享-整车外饰开发16】

2017-12-13162作者：启飞汽车设计

3. 8通风量要求

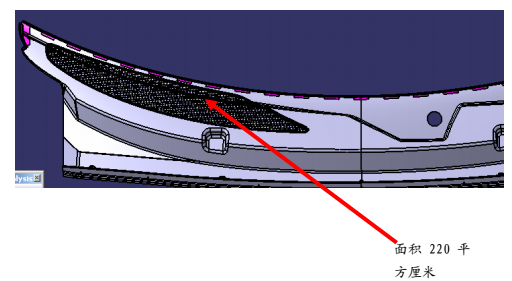

前风挡下装饰板的进气面积一般在210平方厘米以上，一般在300平方厘米。但不能 超过400,否则会造成外观难看。

3. 8通风量要求 前风挡下装饰板的进气面积一般在210平方厘米以上，一般在300平方厘米。但不能 超过400,否则会造成外观难看。 3.9失效模产品标准 4.产品标准 产品执行标准：GB11566,直径为100毫米的圆球可接触部分的圆角半径大于2. 5毫米。 产品执行标准：Q/SQR. 04.137 主要的验证试验： 1）高温试验 2）低温试验 3）温度交变试验 4)光老化试验 5)耐挂擦试验 6)材料试验

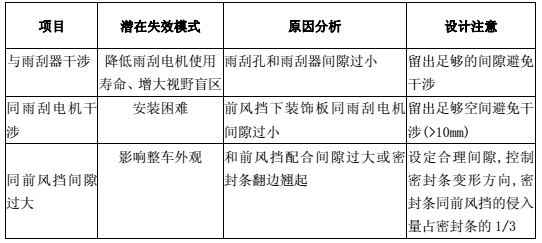

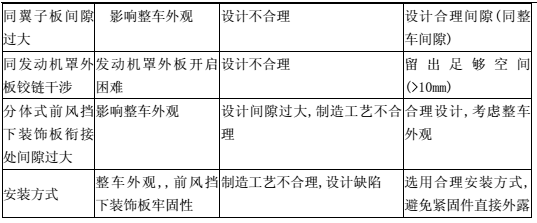

3.9失效模产品标准
3. 8通风量要求 前风挡下装饰板的进气面积一般在210平方厘米以上，一般在300平方厘米。但不能 超过400,否则会造成外观难看。 3.9失效模产品标准 4.产品标准 产品执行标准：GB11566,直径为100毫米的圆球可接触部分的圆角半径大于2. 5毫米。 产品执行标准：Q/SQR. 04.137 主要的验证试验： 1）高温试验 2）低温试验 3）温度交变试验 4)光老化试验 5)耐挂擦试验 6)材料试验
3. 8通风量要求 前风挡下装饰板的进气面积一般在210平方厘米以上，一般在300平方厘米。但不能 超过400,否则会造成外观难看。 3.9失效模产品标准 4.产品标准 产品执行标准：GB11566,直径为100毫米的圆球可接触部分的圆角半径大于2. 5毫米。 产品执行标准：Q/SQR. 04.137 主要的验证试验： 1）高温试验 2）低温试验 3）温度交变试验 4)光老化试验 5)耐挂擦试验 6)材料试验

4.产品标准

产品执行标准：GB11566,直径为100毫米的圆球可接触部分的圆角半径大于2. 5毫米。 产品执行标准：Q/SQR. 04.137 主要的验证试验：

1）高温试验

2）低温试验

3）温度交变试验

4)光老化试验

5)耐挂擦试验

6)材料试验
