汽车外饰之----前风挡下装饰板结构要求【启飞专业知识系统分享-整车外饰开发15】

2017-12-13190作者：启飞汽车设计

3.7结构要求

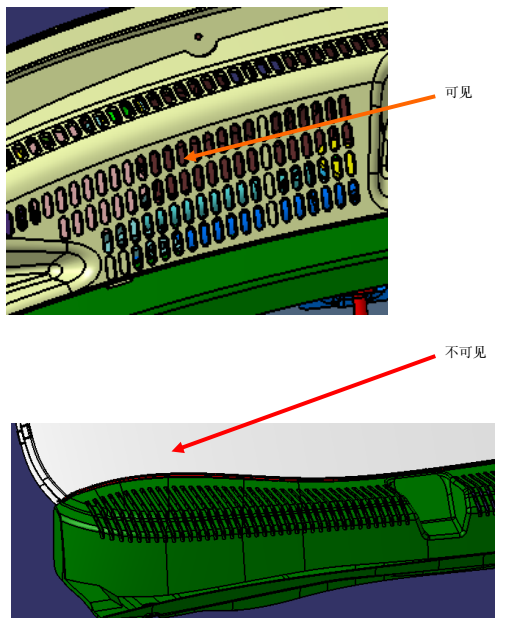

格栅的式样要考虑到美观，而且它起的是遮盖的作用，不能露出太多的内部零件。

汽车外饰之----前风挡下装饰板结构要求【启飞专业知识系统分享-整车外饰开发15】

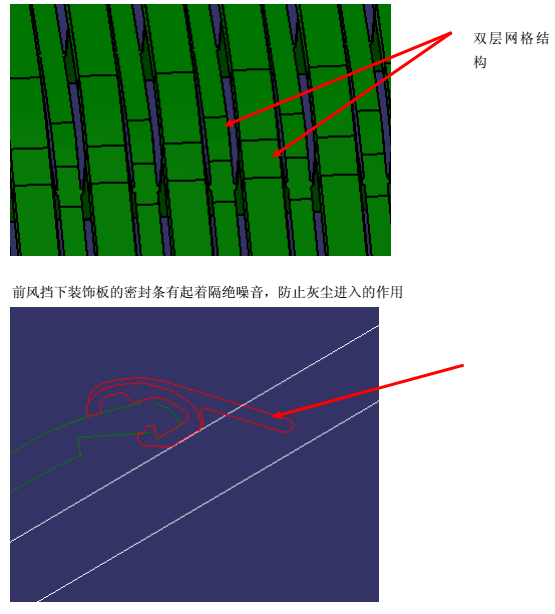

前风挡下装饰板的格栅网格大小不能太大，否则会有碎片进入，网格宽度一般不超过4mm，或者采用双层网格的结构。

前风挡下装饰板的密封胶条结构很重要，否则，在长期可变温度下，会发生变形，而失去应有的功能。

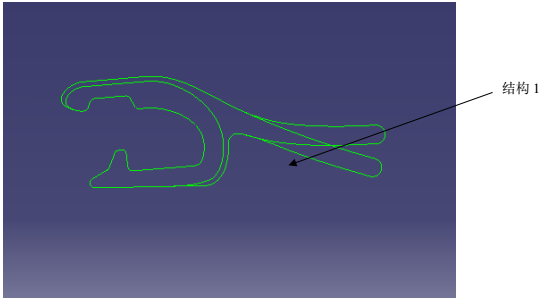

此结构采用复合挤出技术。内硬外软，既保证和风档装饰板装配牢固又保证和玻璃的贴合。前端胶条自然状态和玻璃Z向要有2~3MM的干涉量以保证玻璃在安装误差之内能通过胶条保证贴合间隙！

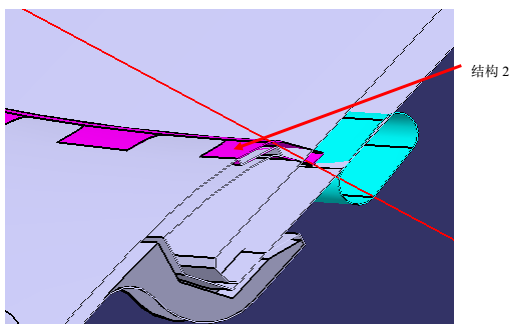

此结构采用2次注塑技术，较为牢固，与玻璃配合也很紧密。

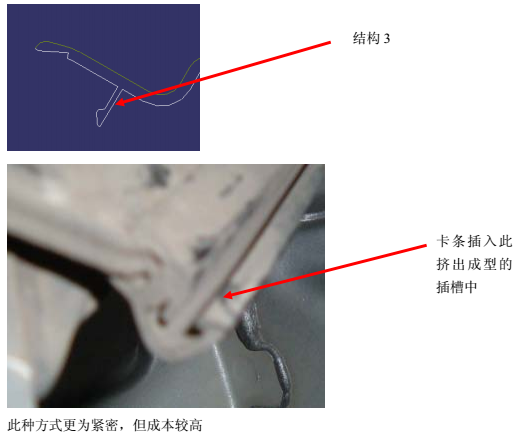

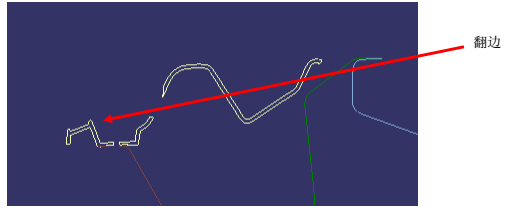

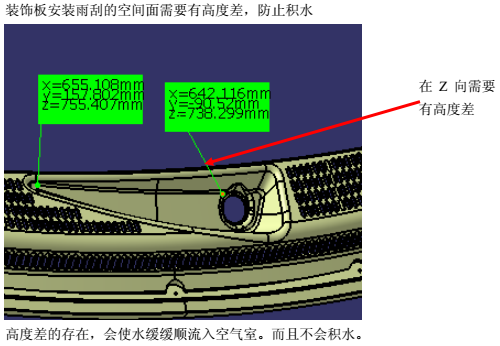

根据目前国内的现实水平，前风挡下装饰板和空气室钣金件，两者需要有一个翻边，防止水流入前舱

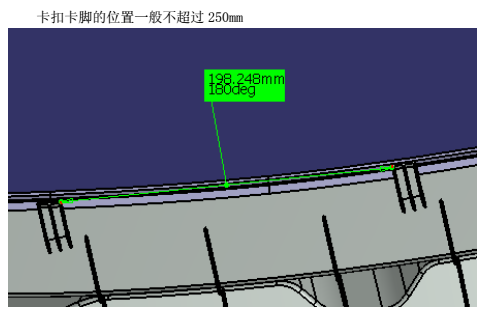

因为装饰板为塑料件，在温度变化的情况下，易变形，如果卡脚间距超过250mm,温度变化很大的时候，会变形，造成与玻璃配合的地方有间隙，而失去应有的作用。

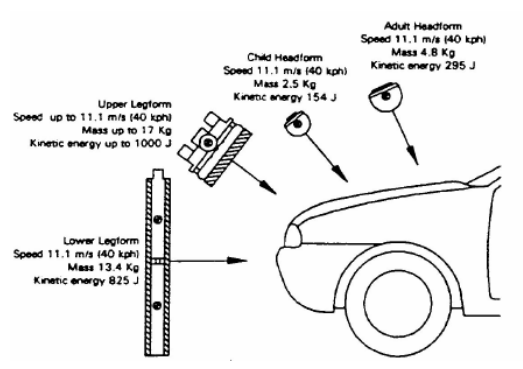

因为装饰板是外观件，在行人保护的时候，需要有一定的保护功能，R角需要大于 5mm，要符合外部凸出物（ECE R26, EEC 74/483, EEC 79/488, GB 11566):所有前风挡下装饰板上凸出且能被直径为100的球触及的圆角半径不得小于2. 5mm。

而且在受到9KG，直径76mm的球状物压迫的时候，不能有超过6. 5mm的变形。
