汽车外饰之----整车外饰件开发综述【启飞专业知识系统分享-外饰开发01】

2017-12-04189作者：启飞汽车设计

第一章整车外饰件开发综述

1. 基础说明

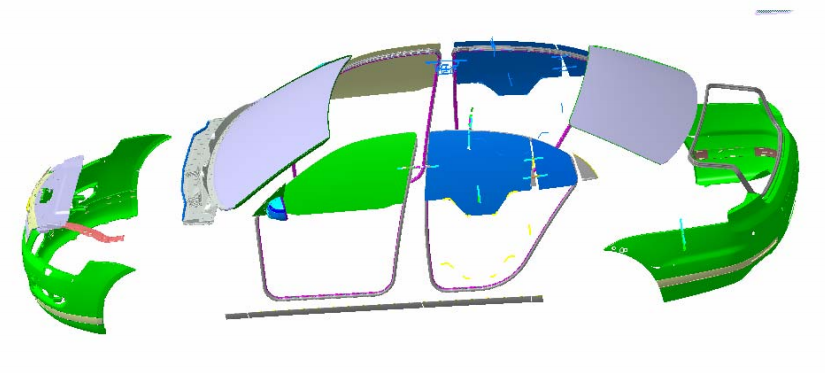

1.1整车外饰件包含的内容

外饰件主要零部件有内外后视镜、外三角块、玻璃，密封系统、门外装饰板/条、顶饰条、行李架、标牌，背胎罩、侧裙护板、前后保、前格栅、挡泥板、轮罩、导风板、扰流板、前风挡下装饰板、前风挡下导水槽及分系统紧固件等。

1.2整车外饰件的功能

外饰件包含安全件（后视镜、保险杠等)，包含整车中的关键件（密封系统、玻璃等)。在整车中，外饰件的功能是不容忽视的。整车的碰撞性能，整车的安全性能及舒适性能都牵涉之中。对于碰撞要求，整车的碰撞性能，行人保护法规对于整个外饰件要求严格。具体见详细设汁篇。

1.3外饰件的设计原则整体性原则

1）协调性原则
2）安全性原则
3）标准性原则
4）观赏性原则

以上方面在各产品的设计篇中，将详细介绍安全性原则、标准性原则。

1.4外饰件的独有性能要求

1.4. 1光照试验

相对于其他的内部装饰的件，外饰件对于光照试验的要求更高，因为是阳光直射的部位，一般要求10个周期。具体汁算方法如下：

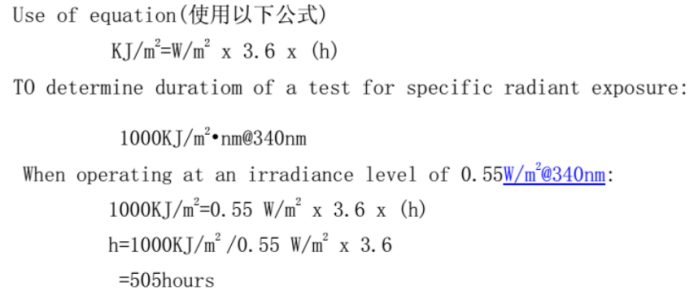

Use of equation(使用以下公式）

1.4.2日晒气候老化

曰晒气候老化试验，要求是将外饰件暴露于有一定的湿度、温度和水接触的日夜循环的环境中，暴晒15天。

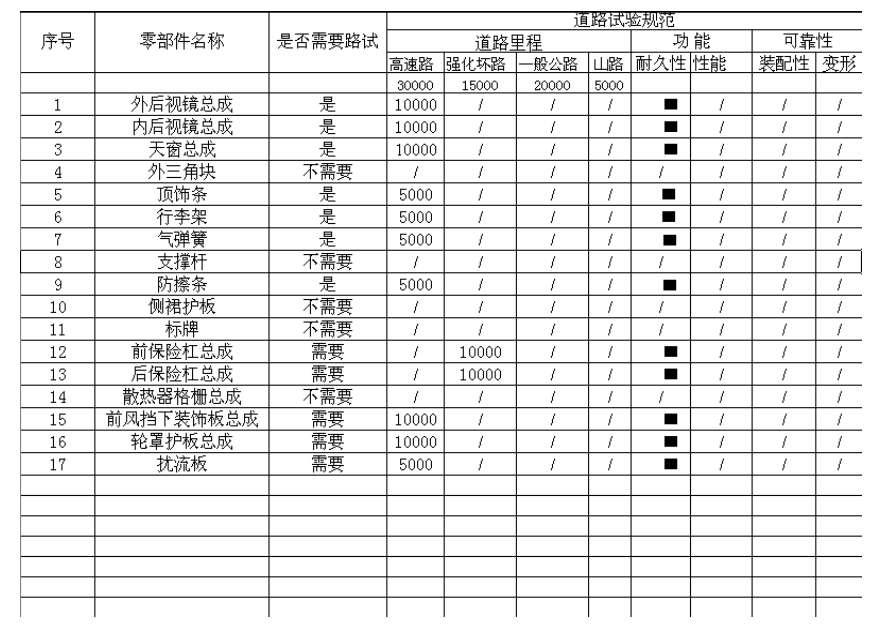

1.4.3可靠性路试

2 整车外饰件设计流程

2. 1设计输入

2.1.1产品的开发类型

根据我们公司新产品开发于•册的规定,新产品开发包含：平台开发、车型开发、改型开发。分别定义如下：

平台开发：开发全新的平台、全新的整车造型、系统结构、配置、布置的整车项
车型开发：在已有的平台基础上，全新的整车造型和布置。
改型开发：保留平台，通过局部的改型和布置，进行小的改动。

2.1.2配罝表

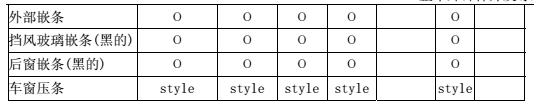

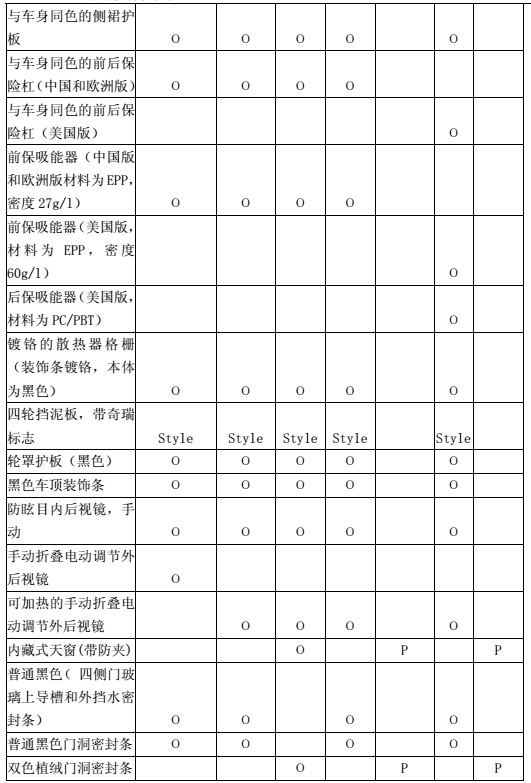

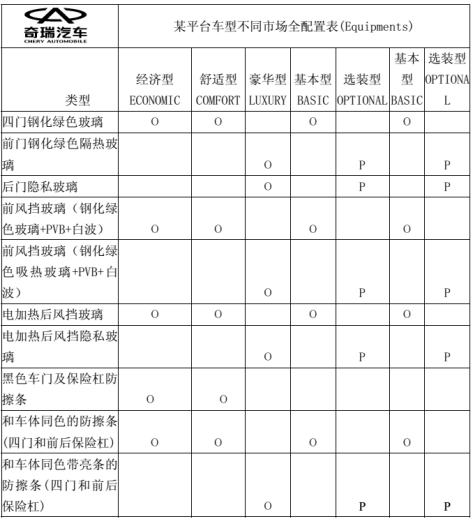

整车配置表详细的反映了整车外饰零部件的采用情况，为外饰件的开发及选择提供依据。主要有以下选项的区别（以某车型为例）：

2.1.3接收设计输入方式

项目组指定整车造型，输入a面今销隹公司评审确定造型部门提供的不同造型，造型部门输出A面

2. 2竞争车型的BENCHMARK分析

新的车型设计开始之前，对竞争车型的分析研究非常重要，外饰件的BENCHMARK主要包含内外后视镜的选择、密封条截面的沿用等。
