汽车外饰之----保险杠设计简介（1）【启飞专业知识系统分享-外饰05】

2017-11-15286作者：启飞汽车设计

一、保险杠概述

1、保险杠定义

保险杠：载货汽车和座位数≤20或车长≤6m的载客汽车在发生低速正、斜向碰撞时，减轻人员伤亡程度及汽车损坏程度的前后保护装置。

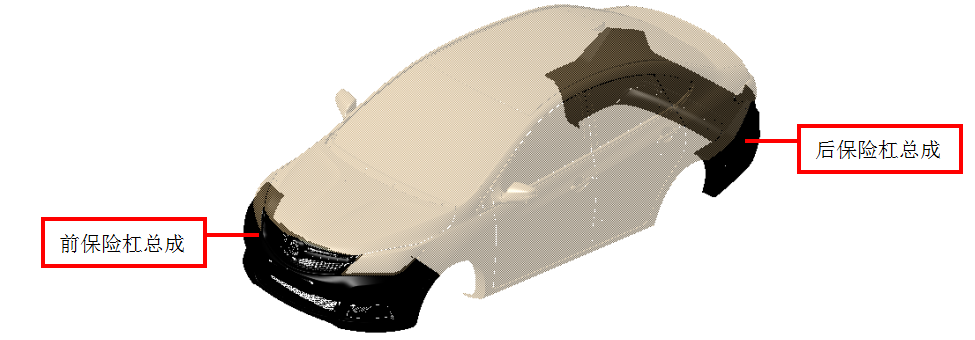

保险杠分为前保险杠总成和后保险杠总成。

2、保险杠设计目标

（1）关注行人碰撞保护；
（3）保险杠外表面必须与造型面一致；
（4）保险杠结构上应实现部分附件和部分电器功能件的承载和安装固定；
（5）结构简单可靠，工艺简便合理；
（6）易装配固定和拆卸；
（7）实现轻量化设计。

二、保险杠主要构造

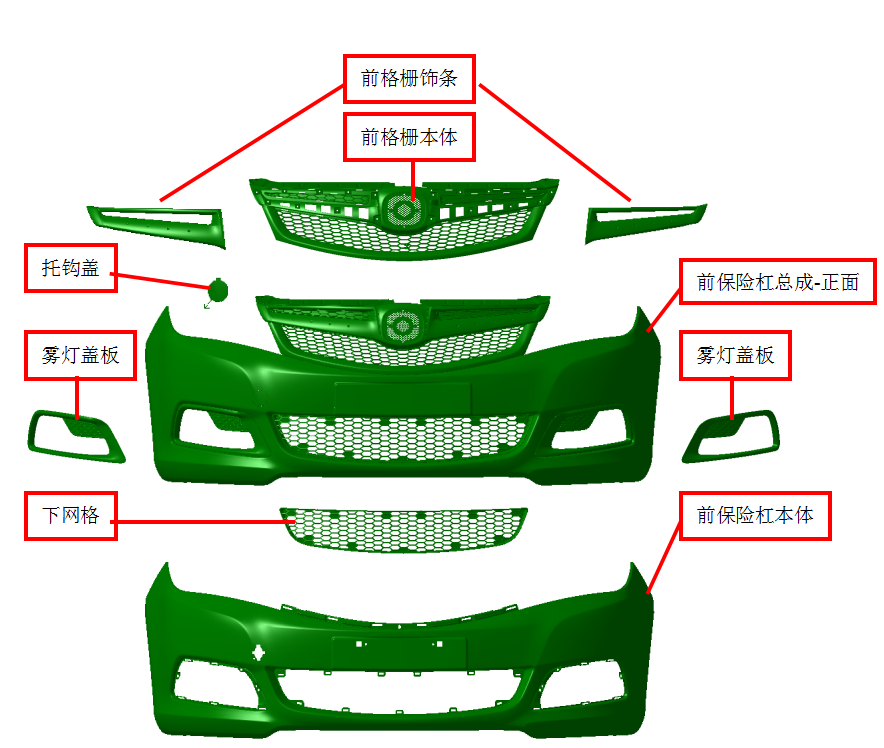

1、前保险杠总成

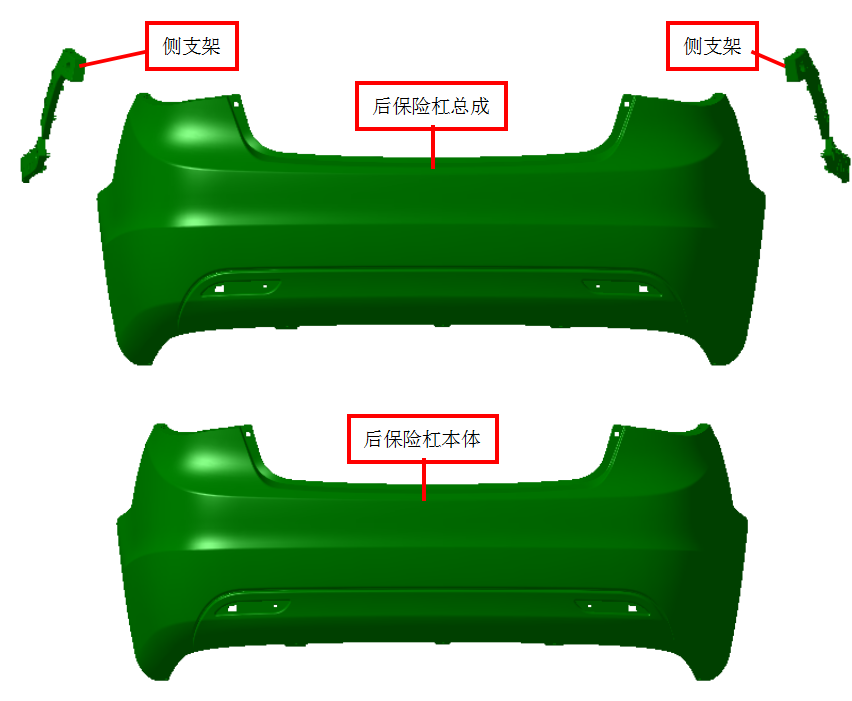

2、后保险杠总成

三、保险杠开发流程

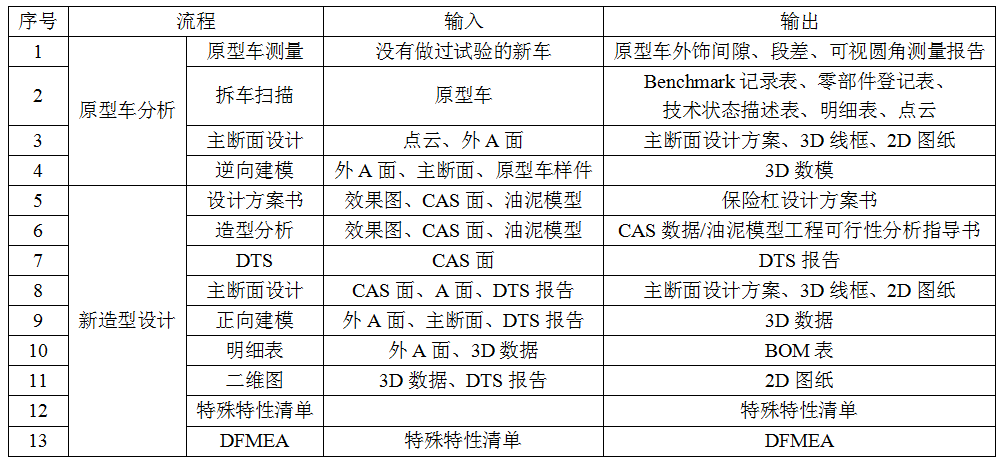

1、开发流程图

2、开发流程简介

（1）原型车测量

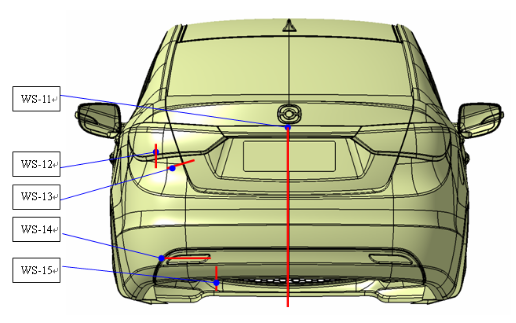

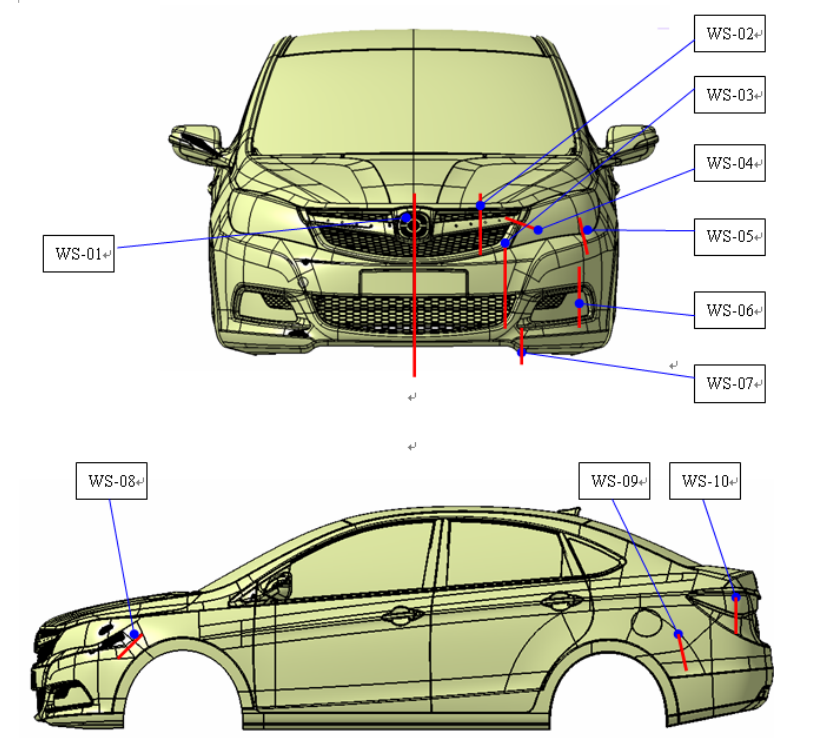

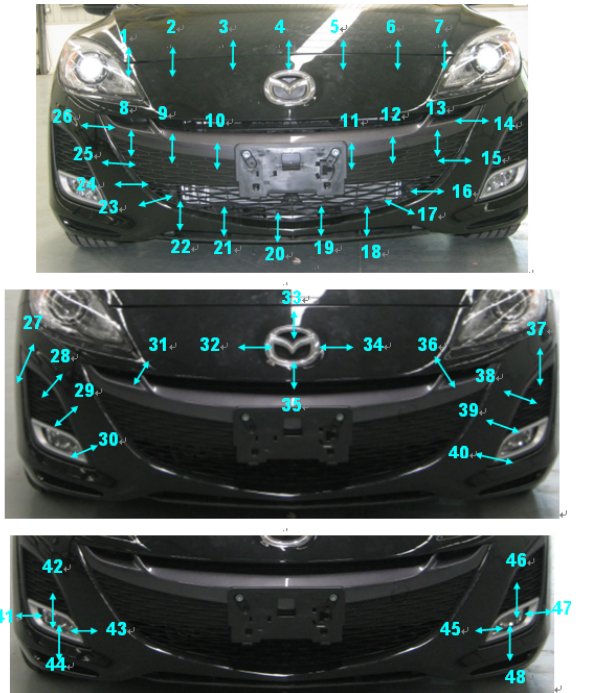

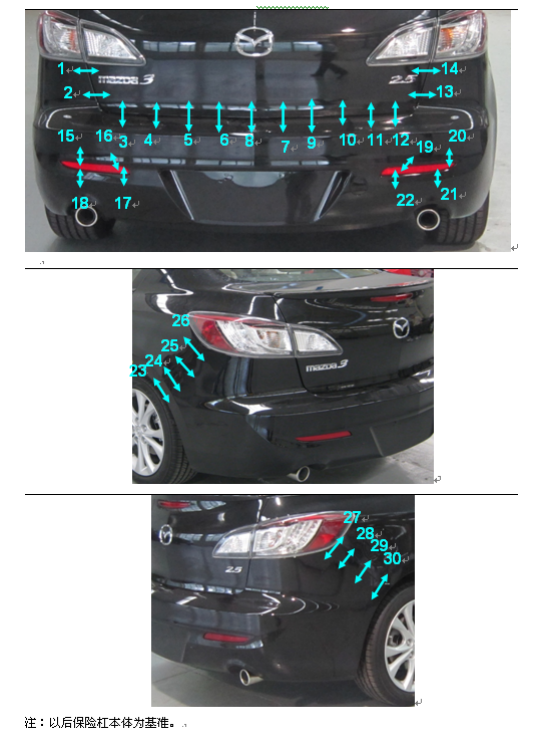

对目标样车保险杠配合处的间隙、段差及圆角进行测量，按照测量值初步拟定设计值，作为A面设计的主要依据。

（2）拆车扫描

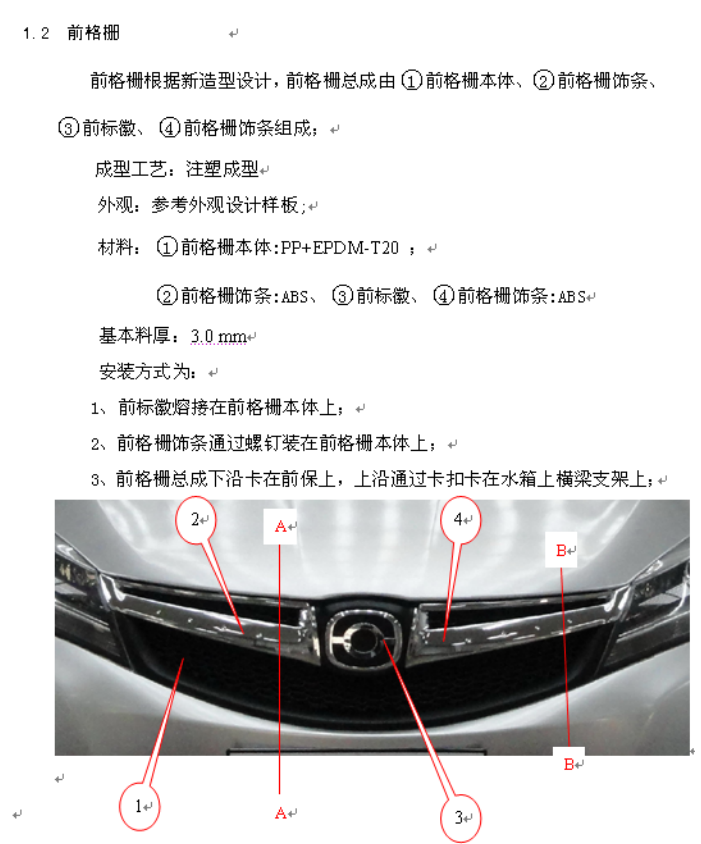

主要描述保险杠总成之间、周边配合处的搭接关系和安装顺序，提取材料、料厚、加工方式、尺寸、质量等内容。

（3）主断面设计

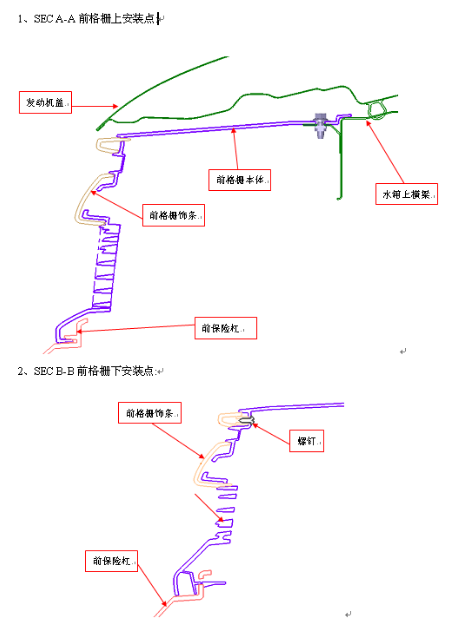

主要确定一些设计硬点，比如搭接方式和尺寸等。
