总装之----总装工艺（1）【启飞专业知识系统分享-总装01】

2017-10-30198作者：启飞汽车设计

1 总装工艺

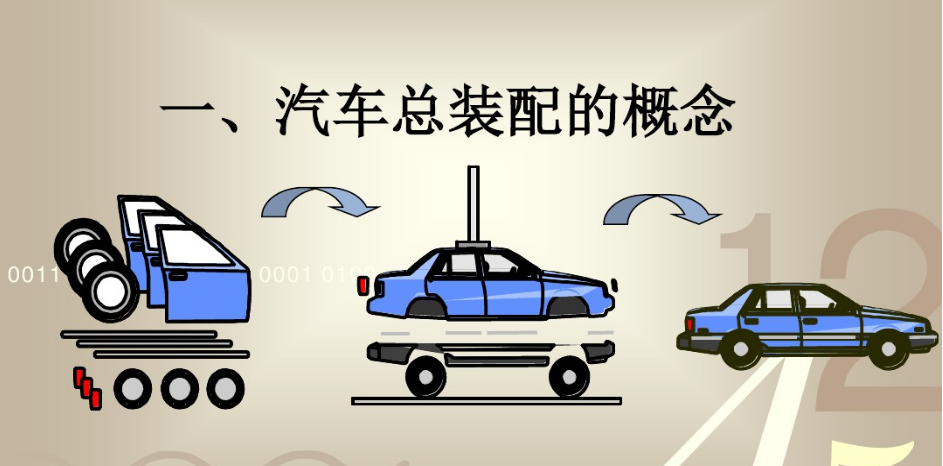

总装就是将车身、发动机、变速器、仪表板、车灯、车门等构成整辆车的各零件装配起来生产出整车的过程。

a 汽车装配概念及其特点

汽车装配是汽车全部制造工艺过程的最终环节，是把经检验合格的数以千万计的各类零件，按规定的精度标准和技术要求组合成分总成、总成、整车，并经严格检测程序，确认其是否合格的整个工艺过程。汽车产品要求有好的动力性、经济性和耐久性，以实现在各种复杂环境中的运载功能，现代汽车产品更要求安全可靠、造型美观、乘坐舒适并满足环保要求。这些要求，最终是通过装配工艺来保证的。若装配不当，以昂贵的代价制造出的合格零件，不一定能装出合格的汽车。因此装配是保证产品质量的重要环节。汽车装配特点是零件种类多，数量大，作业内容复杂。装配零部件除发动机、传动系、车身、悬架、车轮、转向系、制动系、空调系等之外，还有大量内外饰件、电器、线束、软管、硬管、玻璃、各类油液加注等。汽车总装工作量约占全部制造工作量的20%～25%，其操作内容包括过盈配合、焊接、铆接、镶嵌、配管、配线、螺纹连接、各类油液加注等。

b 装配方法

1) 螺纹联接法

螺钉、螺栓联接是机械装配的基本方法，它约占汽车装配作业工作量31%，个别部位的螺纹联接采用手动扳手，较普遍的是采用风动扳手或电动扳手以及电动螺丝刀等。

2) 粘接法

需粘接的零部件，内饰件一般有衬垫、隔音材料、车门内装饰护板，外饰件一般有挡风玻璃、车灯、标志等。粘接方法：小件预先在车身上涂粘接剂，大件则在需要装在零件上直接涂粘接剂。

3) 充注法

是指装配时发动机机油、变速器齿轮油、散热器冷却液、制动液、动力转向液压油、空调制冷剂、挡风玻璃洗涤液、燃油等各种液体的方法。

C 装配设备

1、地面输送机（浅托链）

2、高架空中悬挂式输送机

3、板式输送链

D 汽车总装工艺流程
