涂装之----汽车涂装工艺（6）【启飞专业知识系统分享-涂装01】

2017-10-09278作者：启飞汽车设计

1、喷涂

为了确保涂装质量，中涂喷涂在专门的恒温、恒湿的超高洁净度工艺区内进行。在早期，中涂喷涂均采用人工作业；随着轿车合资企业的建立，机械手自动喷涂的作业方式开始引入国内汽车制造企业，中涂喷涂开始进入人工喷涂和机械手自动喷涂相结合的车身涂装作业阶段；近几年，我国轿车产业的高速发展，带生产方式的进步越来越快，中涂涂装和面漆（色漆和清漆）大多已全部采用机械手自动涂装。

车身外部喷涂

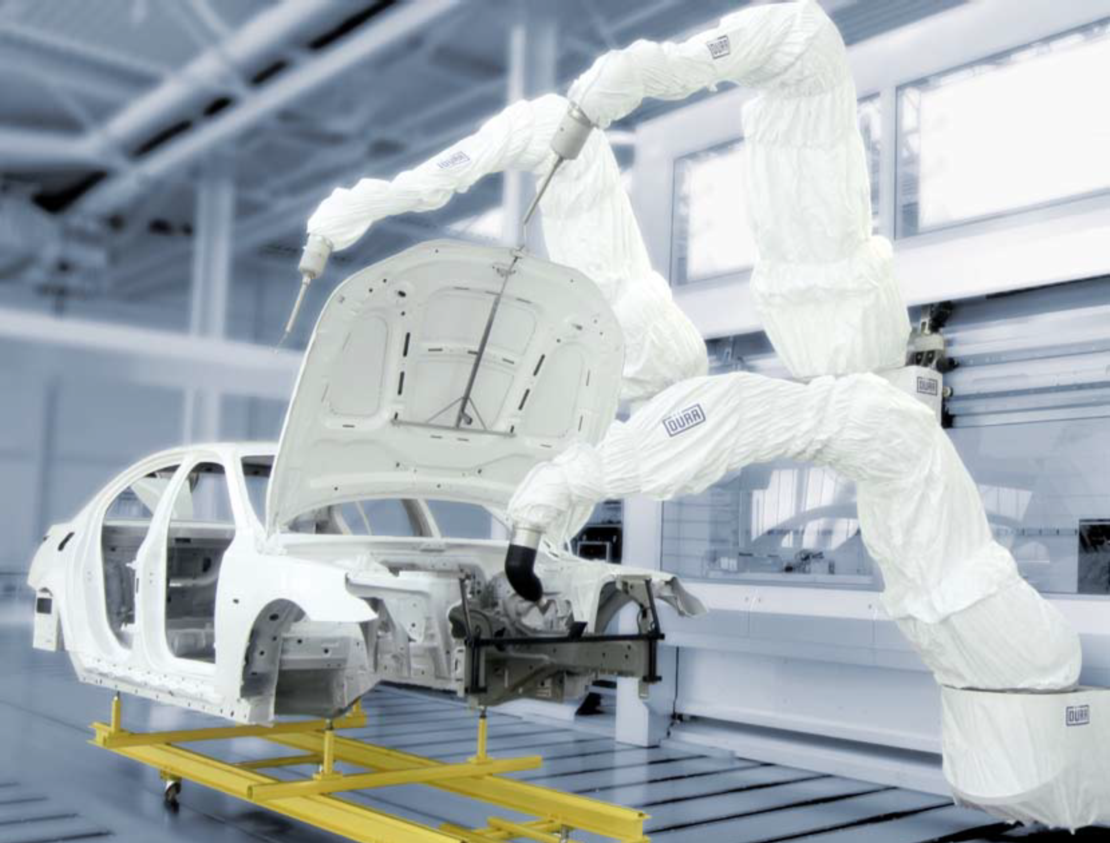

车身内部喷涂（机械手将发动机罩打开喷涂发动机舱内部）

2、晾干（流平）

尽管机械手喷涂系统可以大幅提高喷涂的均匀度，但要想做到绝对均匀事实上亦是不可能。中涂用涂料（油漆）具有很好的流动性，一方面可以利用油漆在失去流动性前的短暂过程，利用其流动性让漆面充分自动流平；另一方面，在其尚未失去流动性前，进行高温烘烤，还会带来漆面炸裂、橘皮、鱼鳞斑等质量缺陷。因此，适当的晾干（流平）时间是一个十分必要和重要的工艺过程。由于未干的漆层表面具有高的黏附性，降尘会严重损伤漆层表面，因此晾干（流平）的环境应高度洁净。

3、烘干

中涂烘干在专门的高洁净度密封烘炉内进行，如图所示。烘干温度140～150℃、烘干时间约30min。

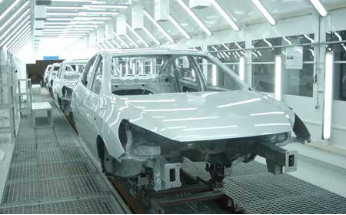

中涂烘干

4、强冷

高达140℃以上的高温车身既不便于向下一道工序的转运，又不便于下一道工序的施工（稍不注意会烫伤操作工），强冷后的车身温度一般控制在40℃左右。自然冷却所需的时间太长，会影响生产效率，为此需要在短的时间内实现冷却。当然，冷却时间若能短到足以满足流水生产的节拍要求最为理想；但冷却时间还受漆面快速强冷是否会带来漆膜损伤（冷却速度太快会导致期末炸裂）及能耗太高等因素的影响，实践表明，中涂强冷时间为6～8min较为合适。

（1）色漆喷涂工艺

色漆又称面漆，所谓色漆工艺，是指获得所要求的设定颜色及十分漂亮、色彩鲜艳饱满、无外观质量缺陷的全过程。色漆工艺与前述中涂工艺很相像，某些具体操作细节略有差异。

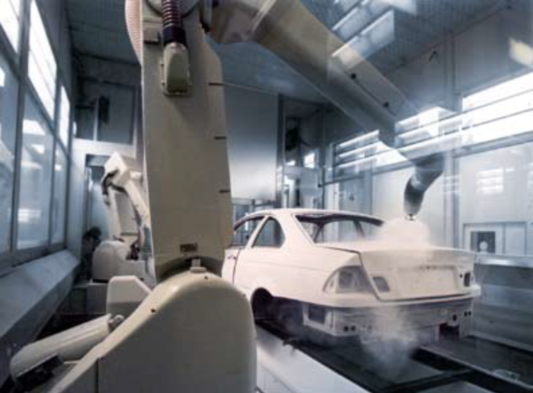

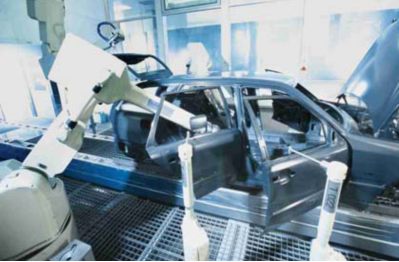

在轿车生产企业，色漆的喷涂几乎已全部采用机械手自动喷涂作业。
