焊接之----焊接常见问题分析及焊接返修工艺研究(1)【启飞专业知识系统分享-焊接06】

2017-09-29256作者:启飞汽车设计

  当前,在工业发展的过程中焊接技术是不可忽视的一个部分,为了更好的保证焊接的质量和水平,必须对焊接当中常见的一些问题进行研究并加以预防和规避,所以在焊接工作中必须要在使用先进工艺的同时,也要保证焊接的质量。本文就焊接当中常见的问题进行了分析,并就焊接返修工艺加以研究。

一、焊接质量影响因素

  焊接过程是一个复杂的工艺,影响焊接质量的因素也较多,如工件材质、焊接电流、焊接时间、焊条种类、焊接环境等,另外,若焊接人员焊接方法不对,技术水平不够,也会给焊接质量的控制带来较大困难。这些因素影响焊接具体表现在:

  ①焊接材料在焊接前须进行清洁,否则会出现焊接不牢、金属飞溅等现象;

  ②焊接电流的确定对于焊接质量至关重要,焊接电流不稳定可能造成工件焊接处出现变形,电流过大又容易出现焊接咬口现象;

  ③焊接时间由焊接电流、工件材质、焊口情况等多种因素等确定,焊接时间若掌握不好容易造成焊接不牢;

  ④焊接外部环境易变化,实际焊接不同于试验焊接,定位偏差、空气变化、工件洁净度等都对焊接质量有着直接或间接影响;

  ⑤焊接顺序不合理,焊条种类的选择不恰当,焊条存储条件不当均会导致焊接质量不达标,如焊接顺序不达标容易造成工件焊接不牢,甚至焊接失败,焊条种类选择不当容易导致飞溅现象出现。


二、焊接中的一此常见问题

  (一)工件变形

  在焊接过程中常会看到工件局部变形现象,如焊缝长宽不足,焊波宽窄不齐,焊接处凸凹不平和焊脚不均匀等,这些问题的存在不仅影响到工件的美观,同时也会影响到工件的质量,原因主要是:

  ①焊接工件刚性不均一;

  ②工件焊缝调整不均匀,焊接处收缩不均匀;

  ③焊接电流、速度和方向不一致,焊接电流不稳定;

  ④焊接工件放置不平或焊接坡口角度不合理。

  预防工件变形科从以下几个方面着手:

  ①尽量选择材质均匀的工件,确保工件刚度均匀,同时布置焊缝要均匀;

  ②确定合理的焊接顺序,如先主后次,先对称后非对称;

  ③确保焊接电流、速度和方向一致;

  ④焊接时应有意识的进行工件翻动,对于易出现焊接变形的工件应采取预防变形处理措施;

  ⑤对不同材质的工件合理选择焊接工艺。

(二) 焊接裂纹

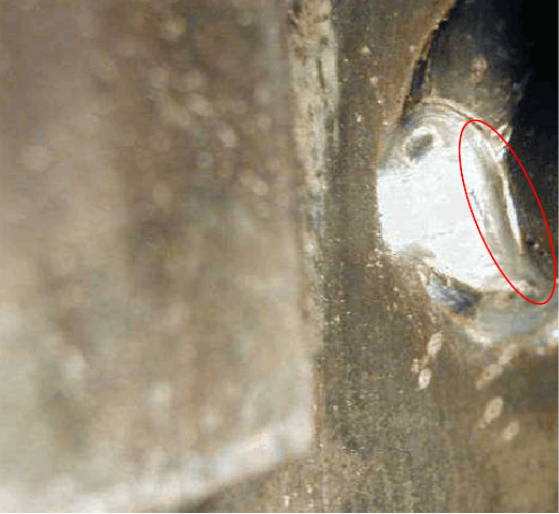

  焊接不当出现的裂缝可分为热裂纹和冷裂纹两种。热裂纹是指在高温下产生的裂纹,又称为结晶裂纹,热裂纹主要存在于焊接内部和热影响区范围内,其主要表现形式为纵向和横向两种裂纹;冷裂纹是指焊缝在冷却过程中形成的裂纹,又称为延迟裂纹。理论认为热裂纹产生的原因是冶金和力学因素共同作用的结果,具体是低熔点共晶和杂质在结晶过程中以液态间层形式存在,其强度较低,在焊接应力作用下形成裂纹;冷裂纹产生的条件是:

  ①工件焊接处能够形成淬硬组织;

  ②存在扩散氢的浓积;

  ③存在焊接拉伸应力。


焊接之----焊接常见问题分析及焊接返修工艺研究(1)【启飞专业知识系统分享-焊接06】

  预防焊接裂纹产生的主要措施有:

  ①采用多层多道焊接方式,合理确定焊接顺序和方向;

  ②限制焊接材料中硫、磷含量,改善焊缝组织和品粒;

  ③合理确定焊条种类,实践表明采用碱性焊条可有效控制裂纹的产生;

  ④焊口要清理干净,焊条和焊剂使用前要进行烘干;

  ⑤工件在焊接后及时进行热处理,可有效改善应力和消氢。

  以下以DN3400蝶阀焊接为例,讲述其焊接过程中出现的工件变形和裂纹现象。DN3400蝶阀的焊接母材主要为Q235B、WCB、304 不锈钢。与碳钢相比,304不锈钢的电阻率是碳钢的5倍,在同样的焊接电流、电弧电压条件下产生的热输入要多。而其热导率仅为碳钢的1/3,会导致热量传递速度缓慢,热变形增大。

  此外,304型不锈钢的线膨胀系数比碳钢大40%左右,更引起加热时热膨胀量和冷却时收缩量的增加。因此在焊缝凝固过程中,会形成较大的焊接内应力,增大了产生焊接热裂纹和变形的风险。此外,不锈钢及焊料中所含的S、P 等元素除了能与铁形成低熔点共晶产物外,还能与合金元素之间作用形成低熔点化合物,这些共晶产物都会降低抗热裂纹能力。
