焊接之----螺柱焊设计（2）【启飞专业知识系统分享-焊接04】

2017-09-28217作者：启飞汽车设计

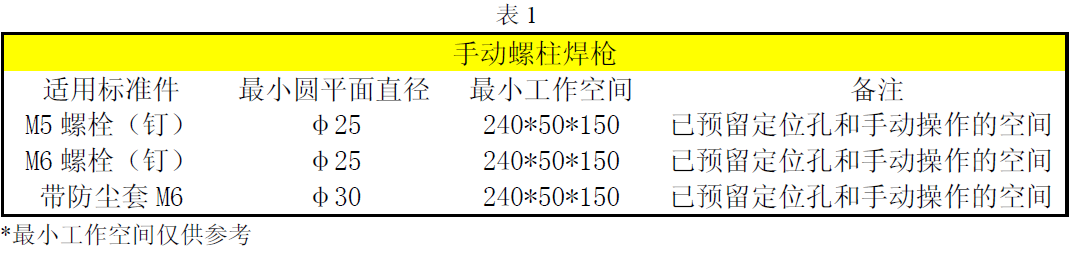

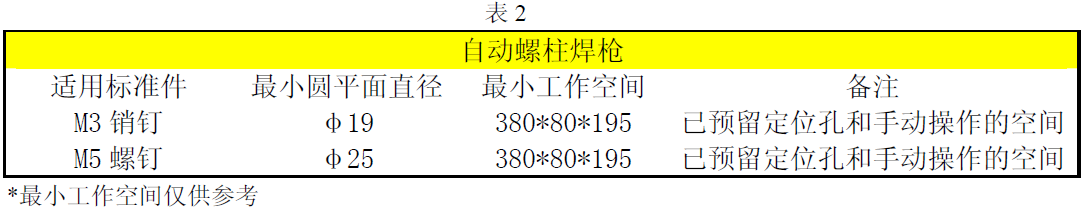

必须留有螺柱焊枪的操作空间，并且要求焊枪必须垂直焊接面，详细空间见表1、表2；

l）在同一零件上或同一焊接工序内的螺柱直径、样式尽可能统一，在不能统一样式的情况下，尽可能统一直径；

2）小零件（零件最大尺寸小于1m）上不建议采用螺柱焊；

3）螺柱焊板材厚度应大于1/8d（d 为螺柱焊螺钉直径），但最小厚度不能小于0.6mm，避免熔穿板材，一般要求见表3：

拉弧式电容放电螺柱焊焊接螺柱的形状一般加工成锥形或略成球面，规格如下图所示：

图 6 推荐的螺栓形状和尺寸（mm）

短周期弧焊螺柱规格可参考标准：QC/T 869-2011 短周期弧焊焊接螺柱。

短周期弧焊焊接螺柱的型式与尺寸见下图与下表

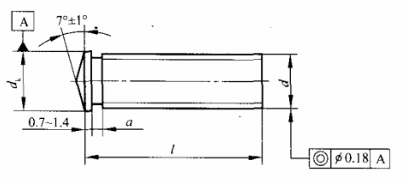

图 7 短周期弧焊焊接螺栓的型式于尺寸

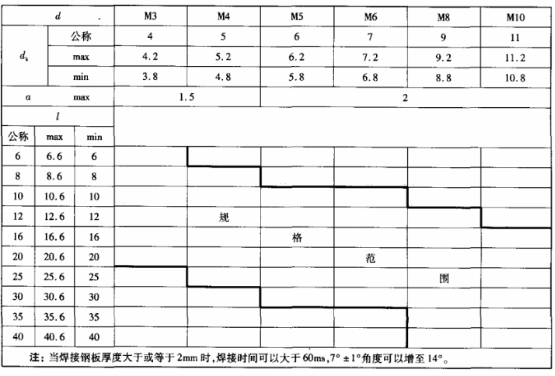

图 8尺寸（mm）

对于T形螺柱、带法兰的螺柱，其焊接质量可通过目视检测螺柱底端焊缝外观形状来判断焊接的质量

图9 a为合格焊缝，焊缝连续、均匀，其他为不合格

部分生产企业采用专用的测力工具对螺柱进行检测，在检测螺柱前，按不同螺柱的尺寸调整好工具，检测时手柄摆动角度为10~15°，如果螺柱在检测时无断裂和焊缝开裂，该螺柱为合格。

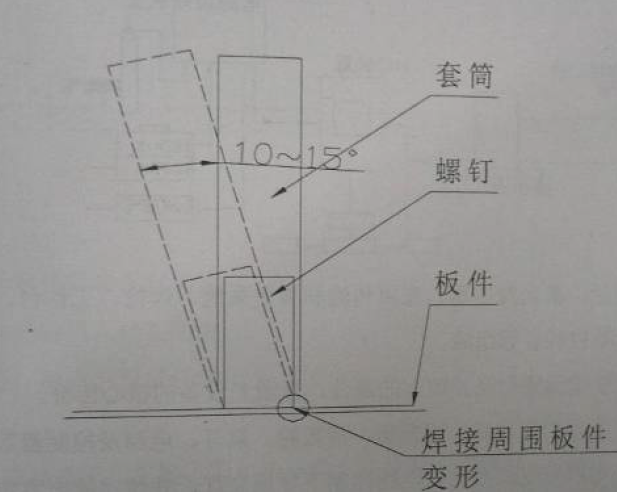

图10 测量示意图
