实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

2017-09-20222作者：启飞汽车设计

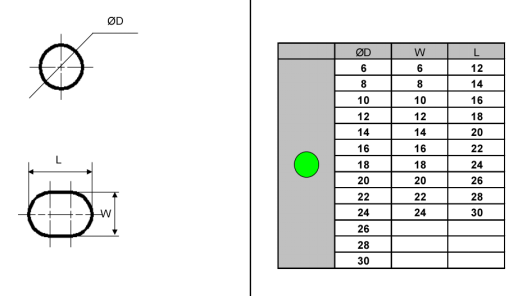

1 孔尺寸优选系列

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

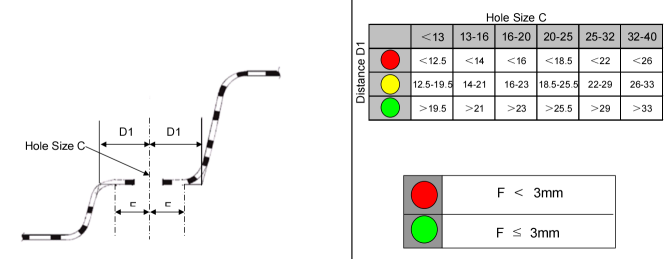

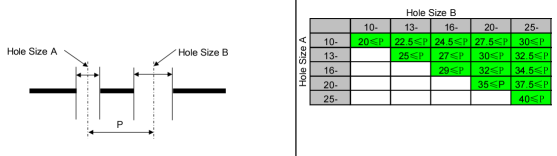

2 孔间最小距离


实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

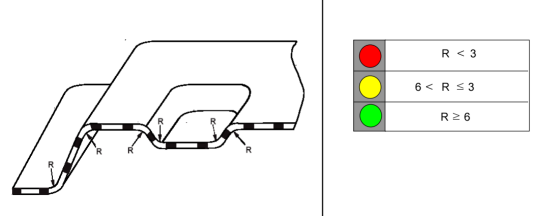

3 局部形状圆角R

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

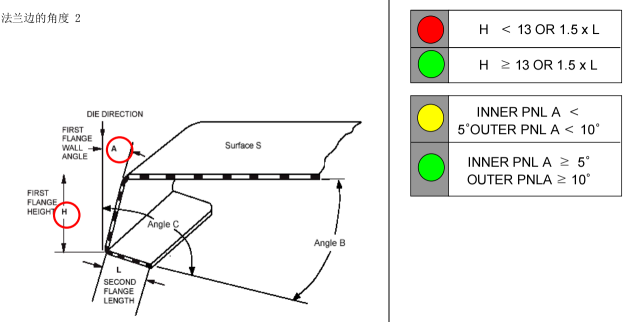

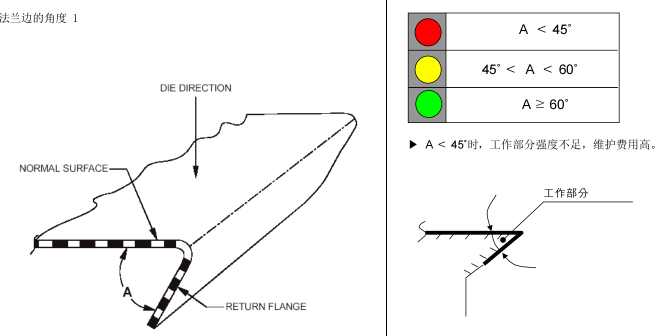

4 法兰边角度

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

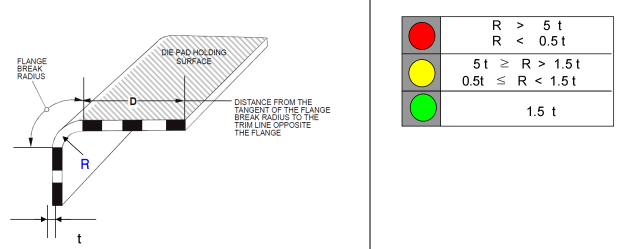

5 圆角半径

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

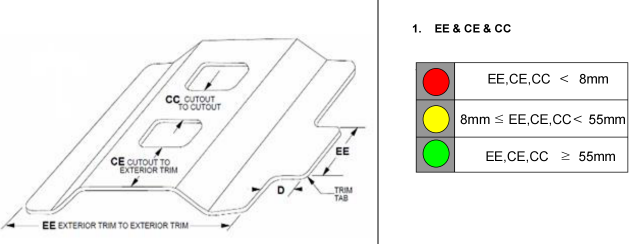

6 孔距边的距离

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

7 孔距圆角的距离
实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

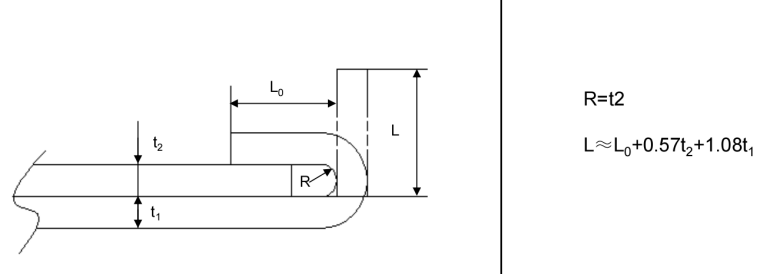

8 包边展开翻边长度

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

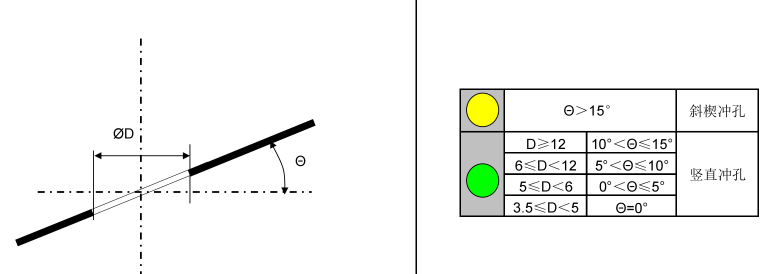

9 斜面孔的角度和尺寸

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

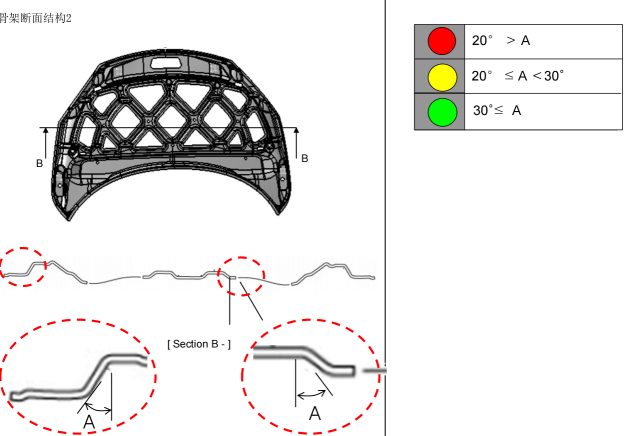

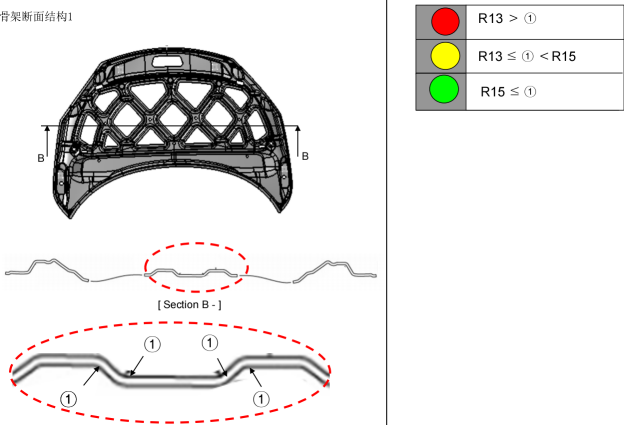

10 骨架断面结构

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

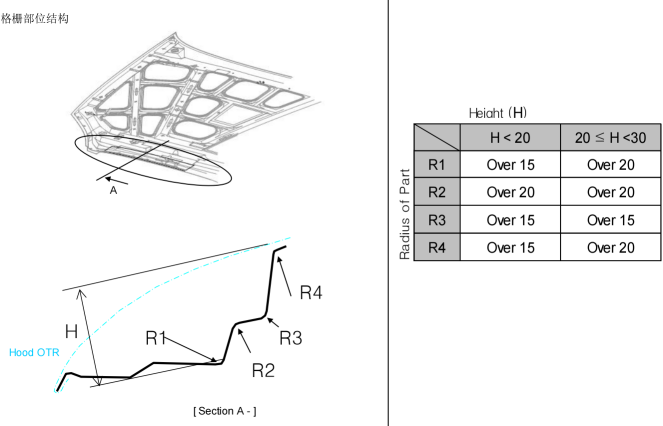

11 格栅部位结构

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

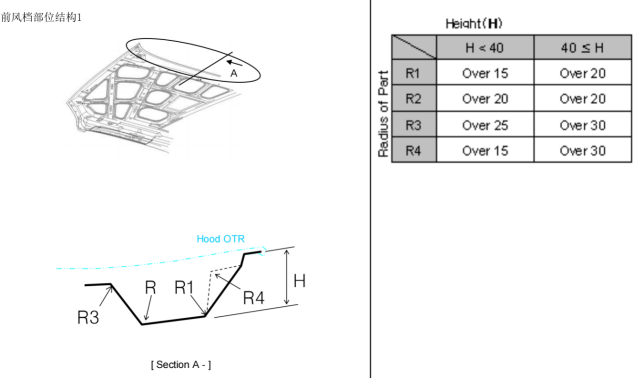

12 前风挡部位

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

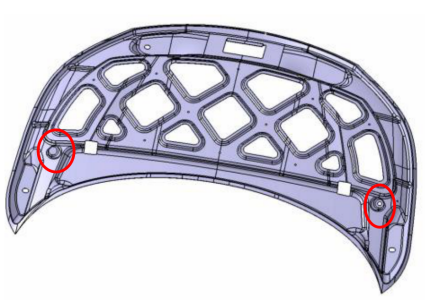

13 定位孔

  主副定位孔的方向需要设计为冲压方向，便于模具的设计和制造。在包边模时，保证上模定位导引销方向的一致性。

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

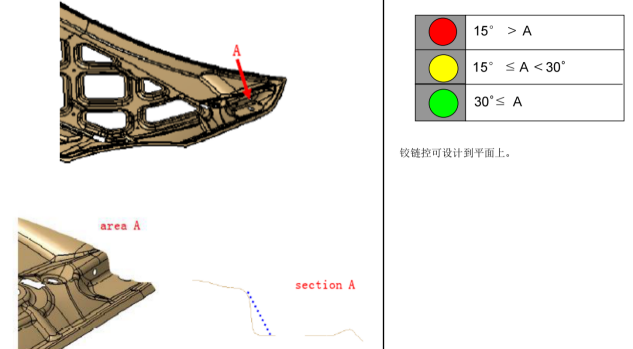

14 铰链部位结构

  避免冲压开裂风险（拔模度相对于拉伸的冲压方向而言）。

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】



  冲压工艺在小编的不懈努力下终于学完了，感（ren）谢（nai）大（jian）家（chi），为自己鼓掌！！！


实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

接下来是焊接！！！


实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

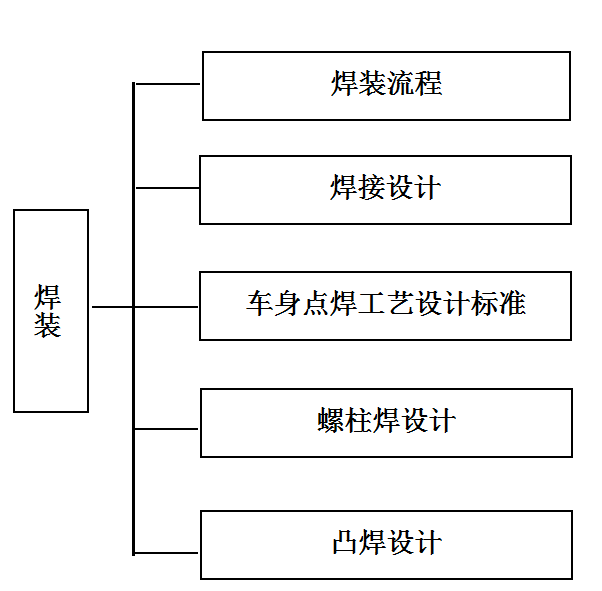

下面来看看“menu”（菜单） ↓ ↓ ↓

实战篇之----钣金件设计【启飞专业知识系统分享冲压10】

未来几周我们不见不散！
